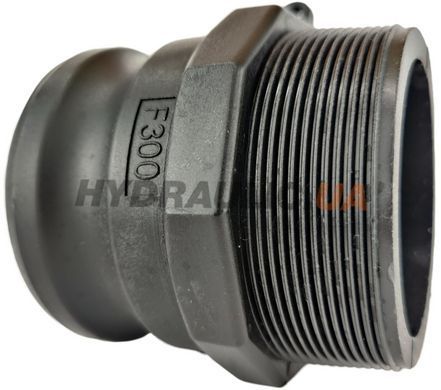

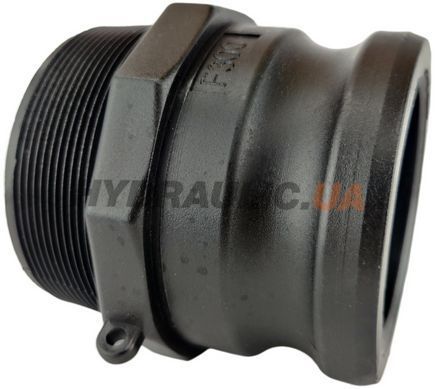

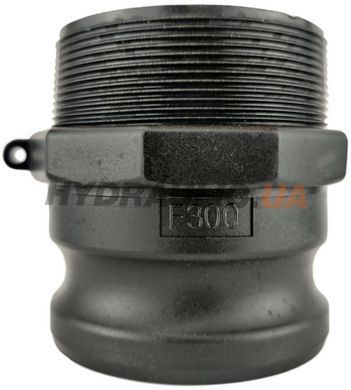

Камлок тип F300 (3″) — ніпель (тато) із зовнішньою різьбою, поліпропілен. Стикується з типами B, C, D, DC того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип F.
Три дюйми — другий за ходовістю розмір. Зливні рукави цистерн, бензовози, зрошувальні магістралі, подача бетонної суміші, промислові перекачувальні насоси.
У побуті цей розмір називають «камлок 75» — за внутрішнім діаметром рукава в міліметрах. Це та сама деталь.
⚠️ F чи A? У типу F різьба зовнішня — він вкручується в отвір. У типу A внутрішня — він накручується на патрубок. Помилка між ними — найчастіша в групі.
Параметри цього виконання
| Розмір | 3″ · ДУ 75 |
| DN у каталогах виробника | DN80 |
| Кличка | камлок 75 |
| Робочий тиск | 4 бар |
| Різьба | BSPT 3″ |
| Тип різьби | конічна BSPT — зовнішня |
| Ø канавки під кулачки | 81.3 мм |
| Зовнішній Ø | 91.5 мм |
| Довжина | 50.8 мм |
| Матеріал корпусу | поліпропілен |
| Стандарт | кулачки за EN 14420-7; поліпропілен як матеріал корпусу стандартом не нормований |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Тиск 4 бар — це значення саме для цього розміру й матеріалу за каталогом виробника LMC. Загальну цифру «18 бар», яку зазвичай пишуть на весь ряд, дає рейтинг малих металевих розмірів; на великих і на пластику він у рази нижчий. Указаний тиск — робочий, при кімнатній температурі: з нагрівом допустимий тиск знижується.
Креслення й розміри
Креслення типу F; розміри в мм. Виділено розмір цього товару, інші рядки ведуть на картки того самого типу й матеріалу.
| Розмір | ДУ | Різьба G (зовн.) | Ø D — Ø з'єднання | H — довжина корпусу | L — загальна довжина | F — під ключ | Артикул (Поліпропілен) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | 24,3 | 26 | 53 | 26,6 | 50253008 |
| 3/4″ | 19 | G 3/4″ | 32,1 | 26 | 55 | 32,4 | 50253012 |
| 1″ | 25 | G 1″ | 36,7 | 34,8 | 67,8 | 38,5 | 50253016 |
| 1 1/4″ | 32 | G 1 1/4″ | 45,5 | 40 | 78 | 47 | 50253020 |
| 1 1/2″ | 40 | G 1 1/2″ | 53,5 | 41 | 76 | 56 | 50253024 |
| 2″ | 50 | G 2″ | 63,0 | 46 | 83,5 | 65 | 50253032 |
| 2 1/2″ | 63 | G 2 1/2″ | 75,8 | 50 | 97 | 80 | 50253040 |
| 3″ | 75 | G 3″ | 91,5 | 48 | 99 | 95 | 50253048 |
| 4″ | 100 | G 4″ | 119,5 | 53,8 | 105,8 | 122,5 | 50253064 |
| 5″ | 125 | G 5″ | 145,2 | 57 | 112,5 | 150 | 50253080 |
| 6″ | 150 | G 6″ | 176,0 | 57,3 | 120,3 | 181 | 50253096 |
Розміри орієнтовні: перед замовленням звіряйте з паспортом виробника.
З чим стикується камлок 3″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| B-300 | B — розетка із зовнішньою різьбою | 50213048 |
| C-300 | C — розетка під рукав | 50223048 |
| D-300 | D — розетка із внутрішньою різьбою | 50233048 |
| DC-300 | DC — кришка на ніпель | 50263048 |
🔴 Поліпропілен не можна стикувати з металевою половиною. Dixon пише це прямо: пластиковий корпус і металевий мають різну жорсткість, кулачки перетискають пластик, і з’єднання руйнується. Обидві половини мають бути з поліпропілену.
Заглушка: вільний ніпель закривають кришкою DC того самого розміру — 50263048. Закритий ніпель не збирає пісок і не псує ущільнювальну поверхню.
Що врахувати
🔴 З цього розміру допустимий тиск падає різко: площа торця більша, і те саме зусилля кулачків дає менший питомий притиск. Загальна цифра «18 бар» тут уже неправильна.
🔴 Поліпропілен руйнується крихко, без попередження: муфта не починає підтікати, вона лопається. Удари, притискання вантажем і абразив для неї небезпечні. У комплекті йде EPDM — під дизель, бензин чи оливу він не підходить, потрібне NBR.
Усі розміри типу F з таблицею тиску по чотирьох матеріалах — камлок тип F. Усі розміри з цього матеріалу — Камлок пластиковий. Весь асортимент — Муфти камлок.
