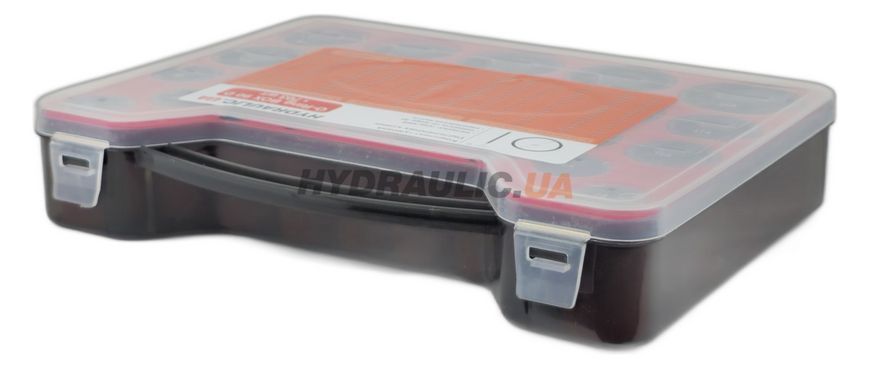

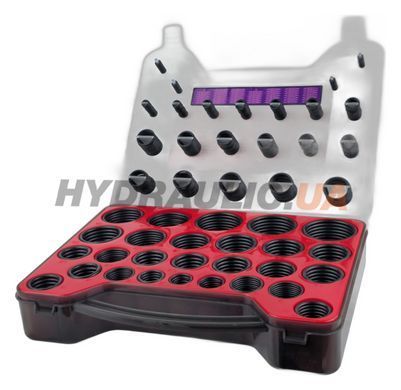

Набір із 703 ущільнювальних кілець O-Ring з нітрилового каучуку NBR 90 — робочий запас орингів для СТО, ремонтної майстерні, виїзного сервісу гідравліки чи ремонтної бази господарства. 49 розмірів (мікс метрич.+дюйм.) у діапазоні від 3,80×1,90 до 47,70×3,50 мм закривають більшість поточних ремонтів: заміна кілець у фітингах і швидкорозʼємах, ущільнення кришок та фланців насосів, ремонт розподільників, гідроциліндрів і пневмоапаратури. Кільця розкладені по комірках міцного пластикового кейса з кришкою на защіпці; розкладка нижче повторює наліпку на кейсі.
Склад набору: 703 кільця, 49 розмірів (ID×W, мм)
| 4,80×1,90 10 шт | 3,80×1,90 10 шт | 4,80×1,90 10 шт | 3,80×1,90 10 шт | 5,80×1,90 15 шт | 6,80×1,90 15 шт |
| 7,80×1,90 14 шт | 8,80×1,90 14 шт | 9,25×1,78 15 шт | 9,80×2,40 12 шт | 10,80×2,40 12 шт | 11,80×2,40 12 шт |
| 12,42×1,78 13 шт | 13,80×2,40 14 шт | 14,80×2,40 12 шт | 15,80×2,40 12 шт | 16,80×2,40 12 шт | 17,80×2,40 12 шт |
| 18,77×1,75 15 шт | 19,80×2,40 12 шт | 20,80×2,40 12 шт | 21,80×2,40 12 шт | 23,70×3,50 13 шт | 24,40×3,10 14 шт |
| 26,00×2,00 23 шт | 25,00×2,00 23 шт | 20,00×2,00 23 шт | 18,00×2,00 23 шт | 18,80×2,40 19 шт | 23,52×1,78 25 шт |
| 22,10×3,50 13 шт | 24,70×3,50 13 шт | 29,00×2,00 23 шт | 25,70×3,50 13 шт | 27,70×3,50 13 шт | 28,70×3,50 13 шт |
| 29,40×3,10 14 шт | 29,70×3,50 13 шт | 31,70×3,50 13 шт | 32,90×3,52 13 шт | 33,70×3,50 13 шт | 34,40×3,10 14 шт |
| 36,17×2,62 16 шт | 37,70×3,50 13 шт | 39,40×3,10 14 шт | 42,52×2,62 15 шт | 44,40×3,10 13 шт | 44,70×3,50 13 шт |
| 47,70×3,50 13 шт |
Розмір позначається як ID×W: внутрішній діаметр × переріз джгута. Дрібних ходових розмірів у наборі більше, великих — менше: у такій пропорції кільця витрачаються в ремонті.
Застосування розмірів
Тонкі перерізи (1,5–2,0 мм) — ущільнення різьбових фітингів, штуцерів, швидкорозʼємів, пневмозʼєднань, датчиків і заглушок. Середні (2,4–3,0 мм) — фланці, кришки корпусів насосів і розподільників, поршневі пари циліндрів малого діаметра. Товсті (3,5–5,3 мм) — великі фланцеві зʼєднання, кришки гідробаків.
Матеріал NBR 90
Нітриловий каучук твердістю 90 Shore A — твердіша гума для підвищеного тиску й захисту від видавлювання в зазор. Робочі середовища: мінеральні оливи й мастила, дизельне паливо, вода, повітря. Температурний діапазон −30…+100 °C. Обмеження: не застосовується з гальмівними рідинами на гліколевій основі (потрібен EPDM); для температур понад +100 °C та агресивної хімії — набір FKM (Viton), для харчових середовищ і високих температур — силіконовий VMQ.
Визначення розміру кільця
Зніміть старе кільце і заміряйте штангенциркулем внутрішній діаметр та товщину джгута — це ID×W. Якщо кільце зруйноване, міряйте канавку: діаметр дна ≈ ID, ширина канавки ≈ 1,2–1,4 перерізу. Для проміжних розмірів беруть найближчий менший ID — оринг працює з натягом. Нестандартні та великі діаметри закриває гумовий шнур NBR 70 — кільце виготовляється склеюванням стику.
Часті питання
Навіщо NBR 90 замість 70?
Твердіша гума (90 Shore A) не видавлюється в зазор за високого тиску та збільшених зазорів. Для звичайних вузлів достатньо набору NBR 70 — він мʼякший і легше монтується.
Кільця метричні чи дюймові?
Мікс метричних і дюймових розмірів — універсально під різне обладнання.
Що робити, коли розмір закінчиться?
Кожен розмір набору є в каталозі поштучно — комірка поповнюється за позначенням ID×W без купівлі нового кейса.
