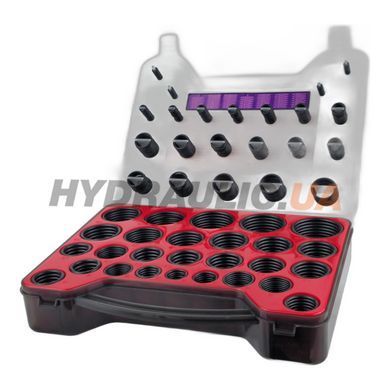

Набор из 703 уплотнительных колец O-Ring из нитрильного каучука NBR 90 — рабочий запас орингов для СТО, ремонтной мастерской, выездного сервиса гидравлики или ремонтной базы хозяйства. 49 размеров (микс метрич.+дюйм.) в диапазоне от 3,80×1,90 до 47,70×3,50 мм закрывают большинство текущих ремонтов: замена колец в фитингах и быстроразъёмах, уплотнение крышек и фланцев насосов, ремонт распределителей, гидроцилиндров и пневмоаппаратуры. Кольца разложены по ячейкам прочного кейса с крышкой на защёлке; раскладка ниже повторяет наклейку на кейсе.
Состав набора: 703 колец, 49 размеров (ID×W, мм)
| 4,80×1,90 10 шт | 3,80×1,90 10 шт | 4,80×1,90 10 шт | 3,80×1,90 10 шт | 5,80×1,90 15 шт | 6,80×1,90 15 шт |
| 7,80×1,90 14 шт | 8,80×1,90 14 шт | 9,25×1,78 15 шт | 9,80×2,40 12 шт | 10,80×2,40 12 шт | 11,80×2,40 12 шт |
| 12,42×1,78 13 шт | 13,80×2,40 14 шт | 14,80×2,40 12 шт | 15,80×2,40 12 шт | 16,80×2,40 12 шт | 17,80×2,40 12 шт |
| 18,77×1,75 15 шт | 19,80×2,40 12 шт | 20,80×2,40 12 шт | 21,80×2,40 12 шт | 23,70×3,50 13 шт | 24,40×3,10 14 шт |
| 26,00×2,00 23 шт | 25,00×2,00 23 шт | 20,00×2,00 23 шт | 18,00×2,00 23 шт | 18,80×2,40 19 шт | 23,52×1,78 25 шт |
| 22,10×3,50 13 шт | 24,70×3,50 13 шт | 29,00×2,00 23 шт | 25,70×3,50 13 шт | 27,70×3,50 13 шт | 28,70×3,50 13 шт |
| 29,40×3,10 14 шт | 29,70×3,50 13 шт | 31,70×3,50 13 шт | 32,90×3,52 13 шт | 33,70×3,50 13 шт | 34,40×3,10 14 шт |
| 36,17×2,62 16 шт | 37,70×3,50 13 шт | 39,40×3,10 14 шт | 42,52×2,62 15 шт | 44,40×3,10 13 шт | 44,70×3,50 13 шт |
| 47,70×3,50 13 шт |
Размер обозначается как ID×W: внутренний диаметр × сечение жгута. Мелких ходовых размеров в наборе больше, крупных — меньше: в такой пропорции кольца расходуются в ремонте.
Применение размеров
Тонкие сечения (1,5–2,0 мм) — уплотнение резьбовых фитингов, штуцеров, быстроразъёмов, пневмосоединений, датчиков и заглушек. Средние (2,4–3,0 мм) — фланцы, крышки корпусов насосов и распределителей, поршневые пары цилиндров малого диаметра. Толстые (3,5–5,3 мм) — крупные фланцевые соединения, крышки гидробаков.
Материал NBR 90
Нитриловый каучук твёрдостью 90 Shore A — более твёрдая резина для повышенного давления и защиты от выдавливания в зазор. Рабочие среды: минеральные масла и смазки, дизельное топливо, вода, воздух. Температурный диапазон −30…+100 °C. Ограничения: не применяется с тормозными жидкостями на гликолевой основе (нужен EPDM); для температур свыше +100 °C и агрессивной химии — набор FKM (Viton), для пищевых сред и высоких температур — силиконовый VMQ.
Определение размера кольца
Снимите старое кольцо и замерьте штангенциркулем внутренний диаметр и толщину жгута — это ID×W. Если кольцо разрушено, мерьте канавку: диаметр дна ≈ ID, ширина канавки ≈ 1,2–1,4 сечения. Для промежуточных размеров берут ближайший меньший ID — оринг работает с натягом. Нестандартные и большие диаметры закрывает резиновый шнур NBR 70 — кольцо изготавливается склеиванием стыка.
Частые вопросы
Зачем NBR 90 вместо 70?
Более твёрдая резина (90 Shore A) не выдавливается в зазор при высоком давлении и увеличенных зазорах. Для обычных узлов достаточно набора NBR 70 — он мягче и легче монтируется.
Кольца метрические или дюймовые?
Микс метрических и дюймовых размеров — универсально под разное оборудование.
Что делать, когда размер закончится?
Каждый размер набора есть в каталоге поштучно — ячейка пополняется по обозначению ID×W без покупки нового кейса.
