Камлок тип D500 (5″) — розетка (мама) з внутрішньою різьбою, латунь. Стикується з типами A, E, F, DP того самого розміру: з’єднання робиться руками за кілька секунд, без інструмента. Як улаштований і де ставиться — камлок тип D.
П’ять дюймів — великі перекачувальні лінії, шлам, днопоглиблення, водовідлив. Рідкісний розмір: його немає в американському стандарті, і між виробниками він може не стикуватись.
⚠️ D чи B? У типу D різьба внутрішня, у типу B — зовнішня. Кулачкова частина у них однакова, тому помилку помічають уже на майданчику.
Параметри цього виконання
| Розмір | 5″ · ДУ 125 |
| Робочий тиск | 5 бар |
| Різьба | G 5″ (BSP) |
| Тип різьби | циліндрична G BSP — внутрішня |
| Матеріал корпусу | латунь |
| Стандарт | кулачки за EN 14420-7; розмір 5″ стандартом не охоплений |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Тиск 5 бар — це значення саме для цього розміру й матеріалу за каталогом виробника LMC. Загальну цифру «18 бар», яку зазвичай пишуть на весь ряд, дає рейтинг малих металевих розмірів; на великих і на пластику він у рази нижчий. Указаний тиск — робочий, при кімнатній температурі: з нагрівом допустимий тиск знижується.
Креслення й розміри

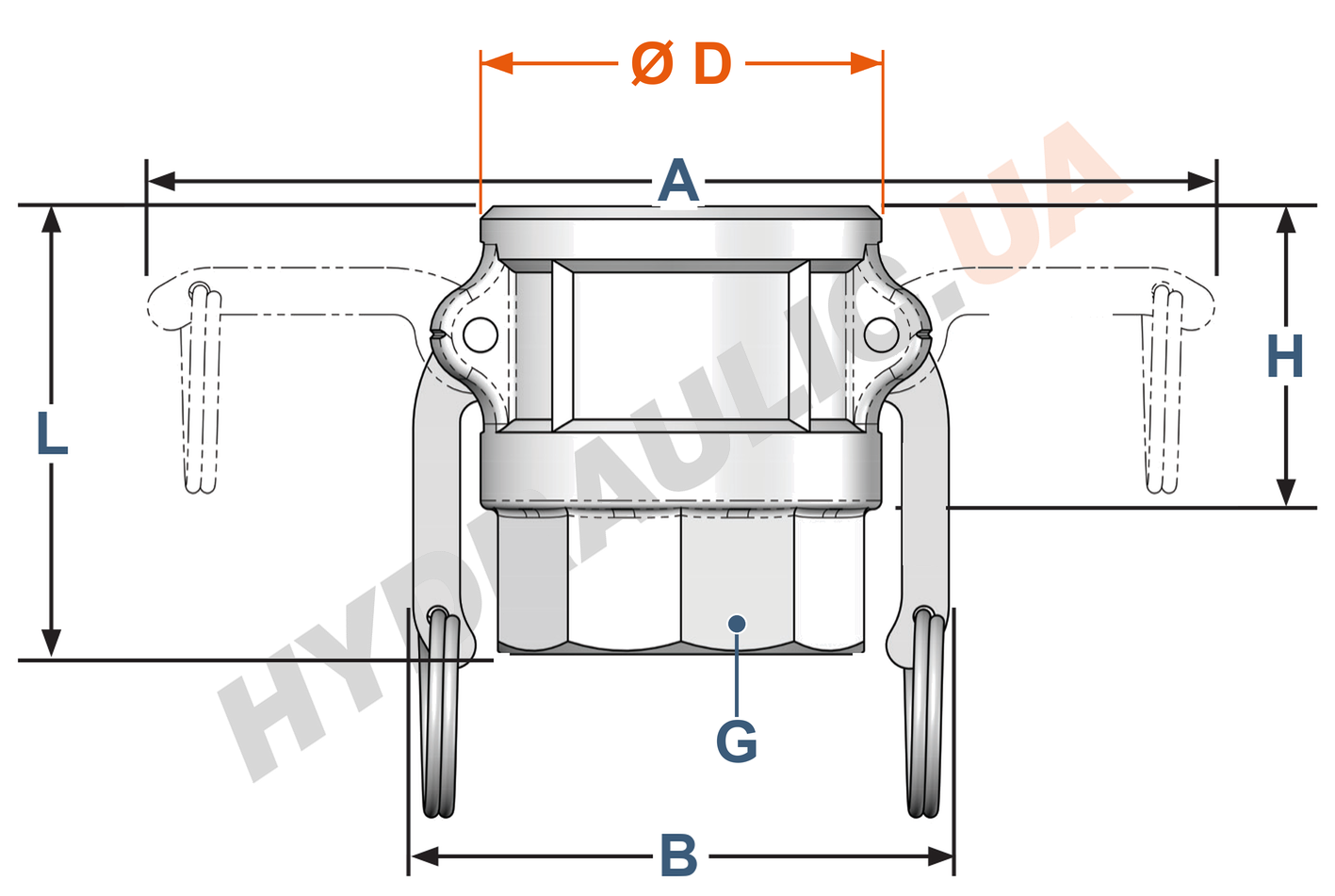

Креслення типу D; розміри в мм. Виділено розмір цього товару, інші рядки ведуть на картки того самого типу й матеріалу.
| Розмір | ДУ | Різьба G (внутр.) | Ø D — Ø з'єднання | A — по важелях відкритих | B — по важелях закритих | H — довжина корпусу | L — загальна довжина | Артикул (Латунь) |
|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | — | 116 | 54 | 32 | 51 | 50231008 |
| 3/4″ | 19 | G 3/4″ | 32,4 | 116 | 54 | 32 | 51 | 50231012 |
| 1″ | 25 | G 1″ | 37,2 | 125 | 61 | 41 | 62 | 50231016 |
| 1 1/4″ | 32 | G 1 1/4″ | 46,0 | 181 | 83 | 49 | 69 | 50231020 |
| 1 1/2″ | 40 | G 1 1/2″ | 54,0 | 189 | 91 | 46 | 72 | 50231024 |
| 2″ | 50 | G 2″ | 63,8 | 199 | 101 | 52 | 78 | 50231032 |
| 2 1/2″ | 63 | G 2 1/2″ | 76,5 | 210 | 112 | 56 | 89 | 50231040 |
| 3″ | 75 | G 3″ | 92,2 | 254 | 138 | 59 | 91 | 50231048 |
| 4″ | 100 | G 4″ | 120,2 | 282 | 166 | 59 | 94 | 50231064 |
| 5″ | 125 | G 5″ | — | 307 | 191 | 63 | 103 | 50231080 |
| 6″ | 150 | G 6″ | 176,5 | 409 | 255 | 74 | 114 | 50231096 |
Розміри орієнтовні: перед замовленням звіряйте з паспортом виробника.
З чим стикується камлок 5″
Камлок стикується за принципом «штекер у розетку»: ніпелі A, E, F і пробка DP — це штекерна половина, розетки B, C, D і кришка DC — розеткова. Будь-який штекер заходить у будь-яку розетку того самого розміру, незалежно від того, що в них із тильного боку.
| Підходить | Що це | Наш артикул |
|---|---|---|
| A-500 | A — ніпель із внутрішньою різьбою | 50201080 |
| E-500 | E — ніпель під рукав | 50241080 |
| F-500 | F — ніпель із зовнішньою різьбою | 50251080 |
| DP-500 | DP — пробка в розетку | 50271080 |
🔴 Окремо про 5″. Цього розміру немає в американському стандарті, і Dixon окремо попереджає, що 5″ між виробниками може не стикуватись. Якщо друга половина у вас не наша — звіряйте перед замовленням.
Ущільнення до цього розміру
Герметичність тримає кільце в розетці, а не метал. Це витратна деталь: муфта служить роками, кільце — рік-два. Під ваше середовище:
| Матеріал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284080 |
| EPDM | −20…+130 °C | 50281080 |
| FKM (Viton) | −20…+180 °C | 50282080 |
| NBR | −10…+80 °C | 50280080 |
| PTFE/FKM | −20…+180 °C | 50283080 |
Заглушка: вільну розетку закривають пробкою DP того самого розміру — 50271080. Відкрита розетка — це відкрите ущільнювальне кільце, а пісок і сонце руйнують гуму швидше за саму роботу.
Що врахувати
🔴 На великих розмірах допустимий тиск у рази нижчий за «загальну» цифру. Це головна причина аварій на камлоках: муфту купують за рейтингом малого розміру, а ставлять на 4–6″ і дають повний тиск насоса.
Латунь не дає іскри при ударі по сталі й не вступає з нею в термітну реакцію — тому її ставлять на АЗС і паливних складах, де є вимога щодо вибухобезпеки.
Усі розміри типу D з таблицею тиску по чотирьох матеріалах — камлок тип D. Усі розміри з цього матеріалу — З'єднання камлок з латуні. Весь асортимент — Муфти камлок.
