УВАГА! Відрізний товар реалізується по передплаті. Цілі бухти можуть бути відправлені по післяплаті. Ціна вказана за метр погонний з врахуванням ПДВ. Наявність шматків певної довжини уточнюйте у менеджерів.

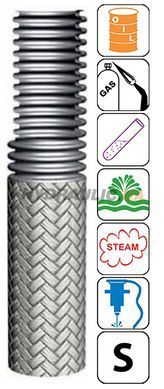

Рукав для використання в жорстких умовах експлуатації при високих температурах та тиску. Наприклад, як рукав для подачі гарячого повітря в компресорі. Підходить до роботи з хімічно агресивними рідинами (бітум), і навіть газами. Гнучкий металевий рукав із хорошим класом роботи під тиском. Гасить вібрації. Витримує вплив стрибків тиску (ударів), коливань тиску та має тривалий термін служби. Для покращення міцності під тиском рукав можна в процесі монтажу обладнати додатковим металевим чохлом. Рукав оснащується будь-якими видами з'єднань згідно з вимогами замовника. Тип рукава вказано наприкінці коду продукції.
Конструктивні особливості промислових рукавів
Внутрішній шар:
Внутрішній шар складається з гумової суміші, яка здатна протистояти впливу рідини, що проходить по рукаву, товщина стінки також залежить від умов експлуатації.
Армування:
Армуючий шар впливає на величину робочого тиску та забезпечує стійкість рукавів до впливів зовнішнього середовища. Для виготовлення застосовують такі матеріали: текстиль, пластик, метал. Всмоктувальний рукав має бути обладнаний спіраллю.
Зовнішній шар:
Забезпечує захист від пошкоджень та впливу навколишнього середовища, зовнішній шар може бути виконаний із гуми, пластмаси або текстилю.
Промислові рукави типи конструкцій
Типи гумових рукавів:
 |
Рукав з м'якою стінкою: Внутрішній та зовнішній шар гума, армований текстилем. (навивальний, в'язаний, оплеточний) Міжнародне позначення "D". |
 |
Рукав зі вбудованою дротовою спіраллю, гладкий зовнішній шар: Внутрішній та зовнішній шар гума, армований текстилем та сталевою або поліамідною спіраллю. Міжнародне позначення "SD" або "S/D". Після деформації поліамідна спіраль приймає початкову форму. |
 |
Рукав зі сталевою опліткою: Внутрішній та зовнішній шар гума, сталева арматура. |
 |
Гофрований рукав: З дротовою спіраллю. Гофрованими можуть бути як тільки зовнішній шар, так внутрішній і зовнішній шари. Гофрування покращує радіус згину. |
 |
Рукав з металевою зовнішньою опліткою: Зовнішній шар складається з плетеної захисної дроту. Також зовнішній шар може бути виконаний зі скловолокна. |
Типи пластикових рукавів:
 |
Одношаровий гладкий пластиковий рукав: Виготовляються як без армування, так і з армуванням текстилем або металевою спіраллю. |
 |
Багатошаровий пластиковий рукав: Внутрішній і зовнішній шари з пластику, текстильна оплітка, виробляються як з круглим перетином, так і у вигляді плоских рукавів. |
 |
Гофрований рукав з пластиковою спіраллю: Пластикова спіраль може розташовуватися як між шарами, так і поверх зовнішнього шару. |
|
|
Гофрований рукав з металевою спіраллю: Металева спіраль може розташовуватися як між шарами, так і поверх зовнішнього шару. |
|
|
Рукав з гофрованим зовнішнім шаром: Внутрішній шар рукава гладкий, зовнішній шар гофрований, що забезпечує хорошу гнучкість. |
Інші технічні рішення:
 |
Металевий рукав: Гнучкий рукав зі спіраллю з сталевої стрічки. Виготовляється як повністю герметичним, так і в більш простому виконанні. |
 |
Композитний рукав: Складається з внутрішньої та зовнішньої металевої спіралі, між якими натягується кілька шарів плівки та армувальна сітка. |
Характеристики та розміри
| Артикул | Тип | Тип | Внутрішній діаметр, мм. |
Зовнішній діаметр, мм. |
Номінальний робочий тиск МПа. | Радіус вигину в русі, мм. |
Радіус вигину в статиці, мм. |
Вага кг/м |
| 14890104 | - | S | 6,3 | 11,1 | 15 | 80 | - | 0,17 |
| 14840106 | F | S | 10,6 | 17,5 | 7,5 | 190 | 35 | 0,3 |
| 14840108 | F | S | 12,9 | 20,8 | 7 | 210 | 35 | 0,32 |
| 14840110 | F | S | 15,7 | 25,2 | 6,5 | 285 | 45 | 0,5 |
| 14840112 | F | S | 19,8 | 30,3 | 5 | 310 | 55 | 0,53 |
| 14840116 | F | S | 25,8 | 36 | 4 | 375 | 70 | 0,75 |
| 14840120 | F | S | 33 | 45,7 | 3,5 | 405 | 80 | 0,95 |
| 14840124 | F | S | 40 | 54 | 3 | 480 | 100 | 1,35 |
| 14840132 | F | S | 51,6 | 67,5 | 2,5 | 550 | 130 | 1,6 |
| 14840140 | F | S | 66 | 87,9 | 2 | 675 | 175 | 2,6 |
| 14840148 | F | S | 76,6 | 100 | 1,8 | 750 | 200 | 3,2 |
| 14840164 | F | S | 103 | 128 | 1,4 | 920 | 250 | 4,4 |
| 14840180 | F | S | 127,5 | 154,5 | 1,2 | 1160 | 325 | 5,75 |
| 14840196 | F | S | 151,5 | 180 | 1 | 1320 | 375 | 6,9 |
| 148401128 | F | S | 200 | 232 | 0,6 | 1400 | 260 | 11 |
| 148401254 | F | S | 250 | 287 | 0,3 | 1650 | 340 | 13,5 |
