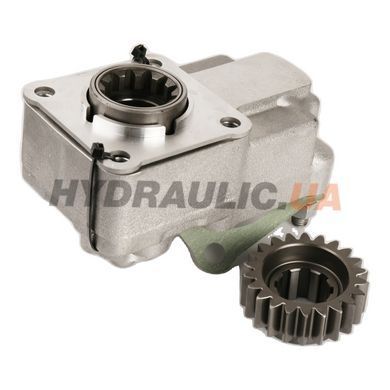

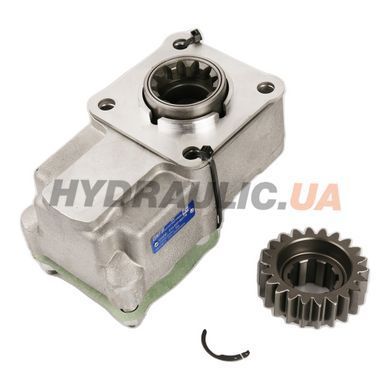

OMFB 010-077-00178 (сімейство 10-77, версія 17) — коробка відбору потужності з пневматичним вмиканням для коробок передач ZF. Внутрішнє передаточне число 1:1,35, максимальний момент 300 Н·м: за діаграмою OMFB він доступний приблизно від 900 до 1500 об/хв, далі плавно знижується до ~140 Н·м на 3200 об/хв.
Головна особливість виконання 178 — вихід без власної опори: OMFB прямо вимагає ставити на цю КВП лише насос із валом на підшипниках.
Технічні характеристики
| Код OMFB | 010-077-00178 (10-77-178) |
| Сумісні КПП | ZF — конкретна модель за індексом PTO-КПП OMFB |
| Версія | 17 |
| Внутрішнє передаточне число | 1:1,35 |
| Максимальний момент | 300 Н·м |
| Вмикання | пневматичне |
| Підвід повітря | G1/8″ |
| Бік монтажу / вихід | задній / задній |
| Напрямок обертання | проти годинникової стрілки |
| Вихід під насос | маточина 8×32×36 (ISO 14), без опори |
| Кріплення насоса | 4 отв. Ø12,5 на квадраті 80×80; 2 отв. M12 |
| Габарити | 188 × 138 × 108 мм |
| Маса | 4,3 кг |
Габаритне креслення
Повна технічна документація (PDF) — у вкладці «Файли».
Що підібрати разом
- датчик увімкнення OMFB 31100100125 (M16×1,5, NC) — опційний датчик, указаний у паспорті цієї КВП; сигналізує на панель, що відбір увімкнено.
- Монтажний комплект під конкретну КПП ZF OMFB підбирає за своїм індексом — уточніть модель коробки передач у менеджера.
- Насос — тільки з валом на підшипниках (див. нижче).
Що важливо врахувати
Паспорт OMFB: «PTO with loose gear output. Mounting only possible with hydraulic pumps having bearing on the shaft». X
Момент 300 Н·м стосується лише КВП; скільки можна знімати з конкретної коробки передач — перевіряють окремо.
Питання і відповіді
Чим 010-077-00178 відрізняється від 010-077-08170?
Обидві — сімейство 10-77 для ZF з передаточним числом 1:1,35 і моментом 300 Н·м. У 178 вихід без опори (насос лише з підшипниками на валу), маса 4,3 кг; 8170 — версія 817 масою 5,6 кг, і такого обмеження в її паспорті немає.
Який насос можна ставити?
Насос із фланцем ISO на 4 отвори і шліцьовим валом 8×32×36 (ISO 14), обов’язково з валом на підшипниках — цього вимагає паспорт OMFB.
На які оберти розрахована КВП?
За діаграмою OMFB робоча зона — приблизно 900–3200 об/хв; повні 300 Н·м — до ~1500 об/хв, далі момент зменшується.
Чи входить датчик увімкнення?
Ні. Датчик 31100100125 (M16×1,5) у паспорті позначено як опцію — він продається окремо.
Як вмикається КВП?
Стисненим повітрям від пневмосистеми автомобіля через штуцер G1/8″.
