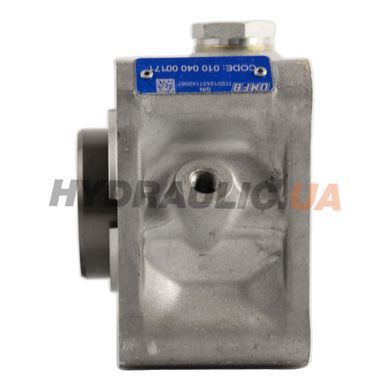

OMFB 010-040-00171 — коробка відбору потужності з пневматичним вмиканням сімейства 10-40 у версії 17: фланець ISO на 4 отвори і внутрішня шліцьова маточина 32×36 DIN 5462 (8×32×36, ISO 14). Сімейство OMFB випускає для коробок передач Volvo, Eaton, Mercedes, ZF і Scania; яку саме КПП обслуговує виконання — визначає індекс застосування OMFB.
Корпус компактний — 1,7 кг і 77 мм уздовж осі. Паспорт дає для версій 15 і 17 максимальний момент 1000 Н·м (до ~1200 об/хв, далі зниження до ~500 Н·м на 2000 об/хв), але з приміткою: це межа самої КВП, а реальний ліміт задає коробка передач.
Технічні характеристики
| Код OMFB | 010-040-00171 (10-40-171) |
| Сумісні КПП | Volvo / Eaton / Mercedes / ZF / Scania — конкретна модель за індексом PTO-КПП OMFB |
| Версія | 17 — фланець ISO 4 отвори, маточина 32×36 DIN 5462 |
| Максимальний момент КВП | 1000 Н·м (обмежується допустимим відбором КПП) |
| Передаточне число | за індексом PTO-КПП OMFB (у паспорті не наведено) |
| Вмикання | пневматичне, хід 12 мм |
| Підвід повітря | G1/8 |
| Бік монтажу / вихід | задній / задній |
| Напрямок обертання | за годинниковою стрілкою |
| Вихід під насос | маточина 8×32×36 (ISO 14), центрування Ø80 |
| Кріплення насоса | 4 отв. Ø мін. 12,2 на квадраті 80×80 |
| Габарити | 120,3 × 117 × 77 мм |
| Маса | 1,7 кг |
Габаритне креслення
Повна технічна документація (PDF) — у вкладці «Файли».
Що підібрати разом
- датчик увімкнення OMFB 31100100198 (G1/2″, NC) — опційний датчик, указаний на кресленні 10-40.
- монтажний комплект OMFB 15400304347 — шпильки M12×100, гайки, шайби й прокладка для встановлення цієї КВП.
- монтажний комплект OMFB 15400304641 — комплект для прямого виконання цієї ж КВП.
Що важливо врахувати
Цифра 1000 Н·м — межа КВП, а не дозвіл знімати стільки з будь-якої коробки передач. OMFB у паспорті прямо відсилає до індексу PTO-КПП: він дає і граничний момент конкретної КПП, і оберти КВП на 1000 об/хв двигуна. Назвіть менеджеру модель коробки передач — підберемо виконання і комплект.
Питання і відповіді
Чим версія 17 відрізняється від 13 і 15 сімейства 10-40?
Виходом під насос: 13 — фланець UNI на 3 отвори з валом 21×25 (350 Н·м), 15 — фланець ISO з зовнішнім валом 32×36, 17 — фланець ISO з внутрішньою маточиною 32×36 DIN 5462. Версія 17 найлегша — 1,7 кг.
Чому в паспорті немає передаточного числа?
Бо оберти КВП залежать від того, на яку коробку передач її ставлять: OMFB наводить їх в індексі застосування для кожної КПП.
В який бік обертається вихід?
За годинниковою стрілкою (Cw за паспортом OMFB) — під це підбирають обертання насоса.
Чи входить датчик увімкнення?
Ні. Датчик 31100100198 (G1/2″) — опція, продається окремо.
Чим кріпиться КВП до коробки передач?
Монтажним комплектом — шпильки, гайки, шайби й прокладка; він продається окремо.
