OMFB 31100100198 — датчик увімкнення коробки відбору потужності: вкручується в корпус КВП різьбою G1/2″ і подає сигнал на лампу в кабіні, коли відбір увімкнено. Контакт — нормально замкнений (NC), роз’єм DIN 72585 із захистом IP64K / IPX9K, момент затягування — 45–60 Н·м.
Паспорти OMFB указують його як опційний датчик для КВП OMFB 010-041-00170 (ZF Ecolite), OMFB 050-019-00174 (Eaton-Fuller / Fast Gear) і для всіх версій КВП 010-040 (зокрема 010-040-00171 на КПП Volvo, Eaton, Scania, Mercedes, ZF).
Технічні характеристики
| Код виробника | 31100100198 |
| Контакт | нормально замкнений (NC) |
| Різьба | G1/2″ |
| Довжина різьбової частини | 9 мм |
| Загальна довжина | 73,6 мм |
| Момент затягування | 45–60 Н·м |
| Тип | механічний вимикач-штовхач |
| Роз’єм | DIN 72585 |
| Захист з боку роз’єму | IP64K / IPX9K (DIN 40050-9, CEI EN 60529) |
| Макс. навантаження на контакти | лампа 5 А при 12 В / 3 А при 24 В |
| Мін. навантаження на контакти | 50 мА при 12 В / 150 мА при 24 В (резистивне) |
| Під ключ | 27 мм |
| Виробник | OMFB, Італія |
Габаритне креслення
Повна технічна документація (PDF) — у вкладці «Файли».
Що важливо врахувати
Датчик механічний: шток КВП натискає на його штовхач, коли відбір увімкнено. Працювати під тиском він не призначений — OMFB прямо забороняє ставити його в порожнину з тиском. Контакти розраховані на лампу або вхід реле, а не на пряме живлення навантаження.
Питання і відповіді
На які КВП стає датчик 31100100198?
На OMFB 010-041-00170 (ZF Ecolite), 050-019-00174 (Eaton-Fuller / Fast Gear) і на КВП 010-040 — у паспортах цих коробок він позначений «31100100198 optional».
Різьба G1/2 — циліндрична?

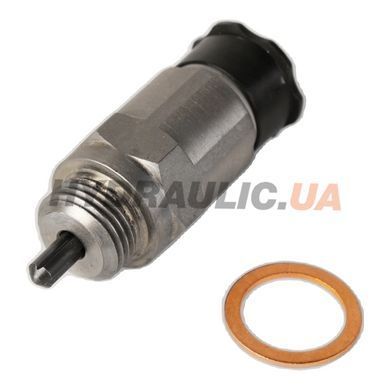

Так, G1/2 — трубна циліндрична різьба; ущільнення — мідною шайбою, що є на фото. Момент затягування — 45–60 Н·м.
Що означає «нормально замкнений»?
Контакти замкнені, доки шток КВП не натисне на штовхач. Схему лампи збирайте під цю логіку.
Чи можна ставити датчик у порожнину з тиском?
Ні. OMFB прямо вказує: вимикач не призначений для роботи в середовищі під тиском.
