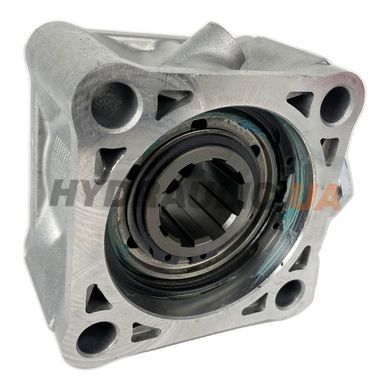

OMFB 010-041-00170 — коробка відбору потужності з пневматичною фрикційною муфтою для коробок передач ZF Ecolite. Максимальний момент 600 Н·м тримається до приблизно 1000 об/хв, далі за паспортною діаграмою знижується — тому насос підбирають під робочі оберти, а не під пікове число.
Технічні характеристики
| Сумісні коробки передач | ZF Ecolite |
| Версія | 17 |
| Максимальний момент | 600 Н·м |
| Вмикання | пневматичне (фрикційна муфта) |
| Бік монтажу | задній |
| Вихід | задній |
| Напрямок обертання | за годинниковою стрілкою |
| Маточина виходу | 8×32×36 (ISO 14) |
| Ведуча шестерня | ISO 7707 тип B, z12, m3,25 |
| Підвід повітря | G1/8 (основний і додатковий) |
| Хід муфти | 12 мм |
| Габарити | 120 × 118 × 101 мм, фланець Ø80 мм |
Габаритне креслення
.jpg)
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що важливо врахувати
На виході КВП сальника немає: ущільнення має забезпечити насос із подвійним сальником — це прямa вимога OMFB. Позиція 31100100198 на кресленні (під'єднання повітря) — опція й у комплект не входить.
Переваги
- Фрикційна муфта вмикається під навантаженням, без зупинки авто
- 600 Н·м — верхня межа для КВП цього класу на ZF Ecolite
- Два входи повітря — зручно розвести пневматику з будь-якого боку
Питання і відповіді
Чому потрібен насос із подвійним сальником?
Бо в самій КВП сальника на виході не передбачено — герметичність стику забезпечує насос. Це зазначено прямо на кресленні OMFB.
Чи справді доступні 600 Н·м на будь-яких обертах?
Ні. За діаграмою OMFB 600 Н·м тримаються приблизно до 1000 об/хв, далі момент падає. І перевіряти треба ще й те, скільки потужності дозволяє знімати сама коробка передач.
Який вихід під насос?
Внутрішня шліцьова маточина 8×32×36 за ISO 14 — стандарт для насосів європейського виконання.
Куди підводиться повітря?
У корпусі два отвори G1/8 — основний і додатковий; другий закритий заглушкою і потрібен, коли трубку зручніше завести з іншого боку.
