8IM (30 07 5414) — комплект пропорційного гідравлічного керування золотником робочої секції гідророзподільника GMS серії GS. Дві кришки з портами VA і VB (G 1/4″) ставляться з обох боків секції замість механічного позиціонера й важеля: тиск керування з гідравлічного джойстика переміщує золотник пропорційно, а пружина повертає його в нейтраль. Працює зі стандартними золотниками й корпусом секції.
Що в комплекті

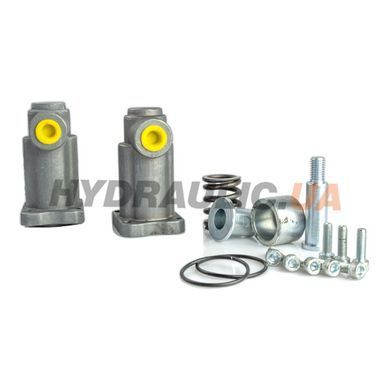

За фото комплекту: дві кришки керування VA і VB, пружина повернення, втулка, гвинти й ущільнювальні кільця.
Технічні характеристики
| Тип | Комплект пропорційного гідравлічного керування золотником, 8IM |
| Код виробника | 30 07 5414 |
| Сумісність | робочі секції гідророзподільників GMS 100L GS і 150L GS (за каталогом GMS) |
| Порти керування VA, VB | G 1/4″ |
| Тиск керування | початок ходу 3 бар, повний хід 18,5 бар; максимум 50 бар |
| Внутрішні витоки A(B) → T | не більше 6 см³/хв (Δp 100 бар, 40 °C) |
| Довжина секції з комплектом | 297 мм |
| Виліт кришки від корпусу | 59 / 76 мм |
| Кріплення кришок | шестигранний ключ 4 (6 Н·м) і 5 (9 Н·м) |
| Керування від | гідравлічного пілотного джойстика, напр. серії JSSC400 |
| Виробник | GMS hydraulic (Gurmaksan) |
| Країна виробництва | Туреччина |

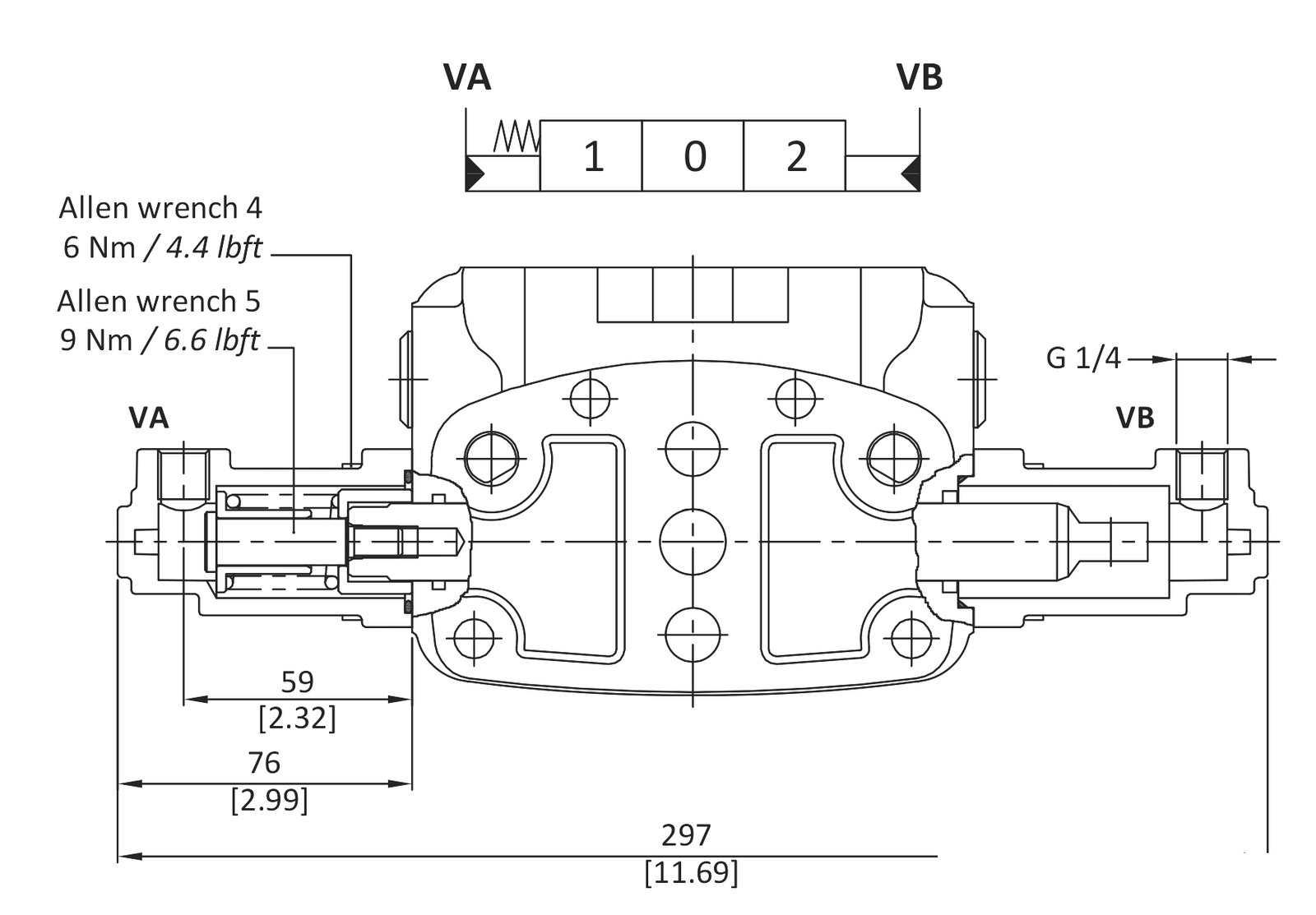

Габаритне креслення
Розміри за каталогом GMS 100L GS (стор. K-36): кришки 8IM, встановлені на робочу секцію.
Де застосовується
Перехід секції розподільника з ручного важеля на дистанційне гідравлічне керування: маніпулятори, крани-маніпулятори, лісова й комунальна техніка, де оператор працює джойстиком із кабіни. Керувати можна від двоосьових пілотних джойстиків, наприклад JSSC400/01-B/01E3. Для механічного варіанту на тих самих розподільниках є важільний механізм L 30 07 5403 і позиціонер 8 (30 07 5375).
Часті питання
На які розподільники підходить?
Каталог GMS вказує код 30 07 5414 для робочих секцій 100L GS і 150L GS. Перед замовленням для інших серій звірте посадку кришок із секцією.
Чи треба міняти золотник або корпус секції?
Ні. За каталогом 8IM працює зі стандартними золотниками та корпусом; знімаються лише механічний позиціонер і важіль.
Який тиск керування потрібен?
Золотник починає рухатись від 3 бар і доходить до повного ходу при 18,5 бар. Тиск у лініях VA/VB не повинен перевищувати 50 бар.
Чим керувати?
Гідравлічним пілотним джойстиком із пропорційним виходом, наприклад серії JSSC400: дві лінії на кожну секцію (VA і VB) плюс подача й злив пілотного контуру.
