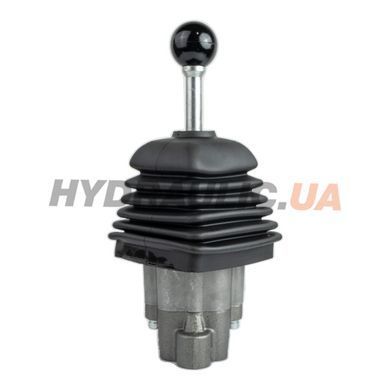

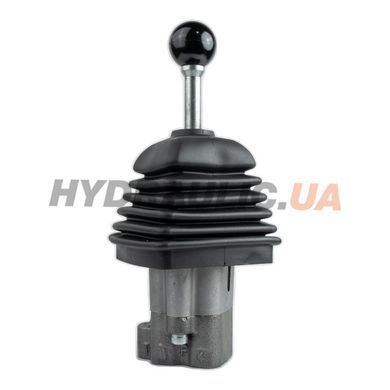

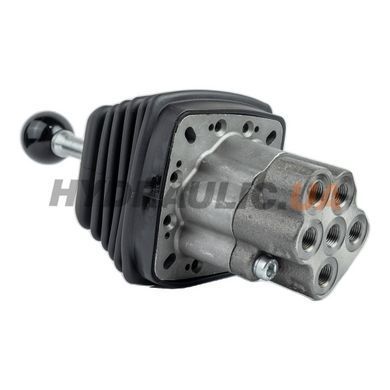

JSSC400/01-B/01E3 — двовісний гідравлічний джойстик (пілотний клапан) GMS hydraulic для дистанційного керування гідророзподільниками, золотники яких мають гідропривід. Важіль не тягне золотник механічно: він пропорційно задає тиск керування на робочих виходах, і чим далі відхилений — тим вищий тиск і тим швидше йде виконавчий механізм. Важіль нахиляється у двох площинах і має чотири робочі виходи 1, 2, 3 і 4: відхилення вздовж однієї осі відкриває 20°, одночасне відхилення по двох осях — до 30°, тож одним важелем ведуть два золотники разом. Усі приєднання, зокрема P і T, — G 1/4″. Загальна висота 330 мм, з них 198 мм — над монтажною плитою і 105 мм — під нею.
Технічні характеристики
| Тип | двовісний гідравлічний пілотний клапан (джойстик) |
| Кількість робочих виходів | 4 (порти 1, 2, 3, 4) |
| Кут відхилення важеля | 20° на один робочий порт; 30° на два одночасно |
| Номінальна витрата | 5…20 л/хв |
| Тиск живлення на вході P | 30…100 бар |
| Максимальний протитиск на виході T | 3 бар |
| Гістерезис | не більше 0,5 бар |
| Внутрішні перетікання | 5…8 см³/хв при 30 бар (P ⇒ T) |
| Приєднання всіх портів | G 1/4″ (ISO 228/1) або 9/16-18 UNF (SAE 6) |
| Монтажна плита | 104 × 104 мм, отвори Ø8,2 мм, міжцентрові 21 + 21 мм по осях і 64 мм між протилежними |
| Загальна висота | 330 мм |
| Рукоятка | тип E — куля Ø40 мм на штоку Ø14 мм із різьбою M12×1, положення регулюється по висоті |
| Керування | тип 01 — пружинне повернення в нейтральне положення |
| Зворотна пружина | тип A, зусилля спрацювання 23…35,2 Н |
| Електричні опції | виконання без електрики; вивід кабелю під плитою — опція виробника |
| Робоча рідина | мінеральне гідравлічне мастило |
| Температура рідини | −10…+80 °C (ущільнення NBR) |
| В’язкість | 15…75 мм²/с (мінімум 12, максимум 400 мм²/с) |
| Чистота рідини | −/15/12 за ISO 4406 (NAS 1638, клас 6) |
| Температура довкілля | −40…+60 °C без електрики; −20…+50 °C з електрикою |
| Момент затягування штуцерів | 30 Н·м |
| Виробник | GMS hydraulic (GURMAKSAN), Туреччина |
| Код виробника | 30 05 6377 |

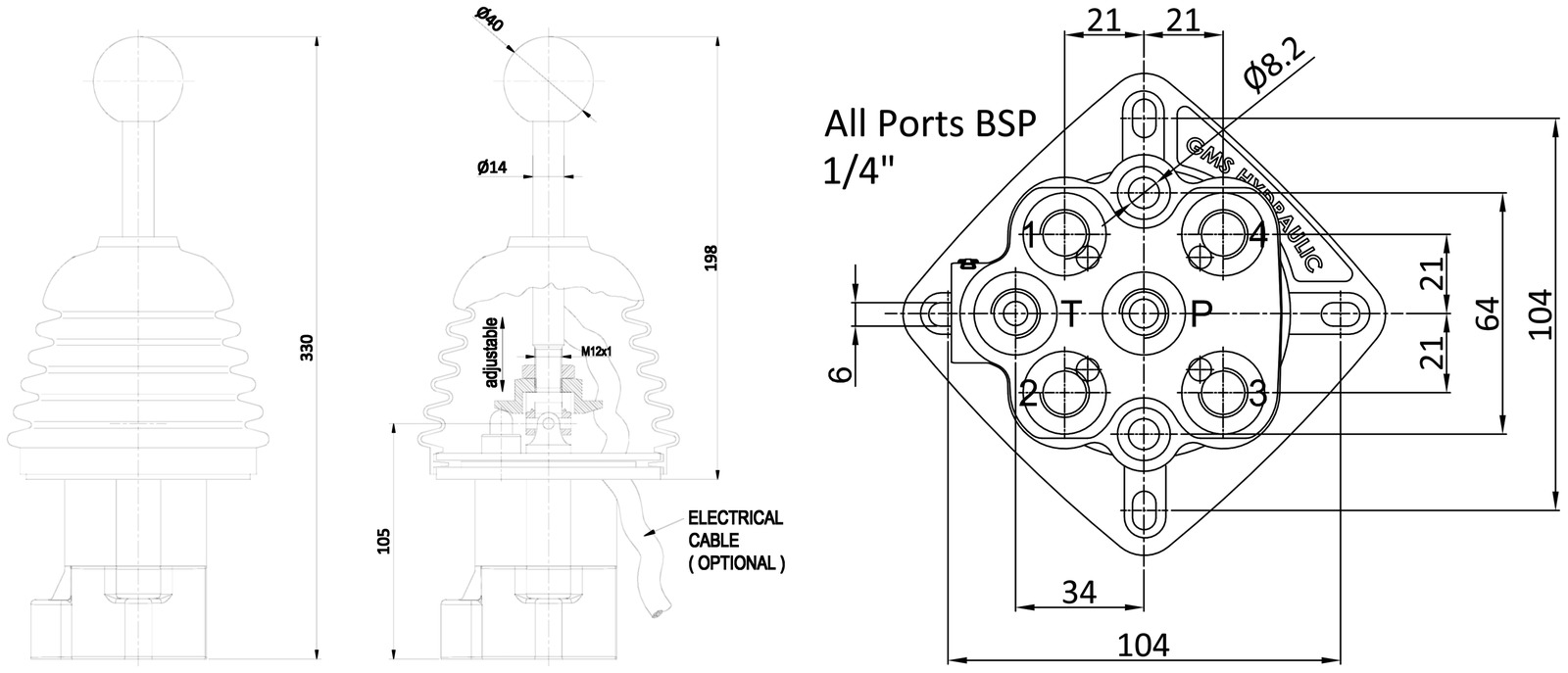

Габаритне креслення
.jpg)
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Як читається код
- JSSC400 — двовісний гідравлічний пілотний клапан на чотири робочі виходи;
- 01-B — комплект корпусу (Body Kit) за каталогом GMS;
- 01 — тип керування: пружинне повернення в нейтральне положення;
- E3 — рукоятка: тип E — куля Ø40 мм на штоку Ø14 мм із різьбою M12×1, положення регулюється по висоті;
- 01001A (×4) — характеристика кожного з чотирьох виходів: крива типу 0 (стандартна), без ступеня, ідентифікатор 001, зворотна пружина типу A.
Переваги
- Один важіль замість двох: 20° веде одну функцію, 30° по діагоналі — дві одночасно, тому оператор суміщає рухи без перехоплення рук;
- гістерезис не більше 0,5 бар — стріла зупиняється там, де її поставили, а не «здає» на кілька сантиметрів назад;
- плита 104 × 104 мм з отворами Ø8,2 мм — компактна посадка, що вписується у вузький підлокітник;
- перетікання 5…8 см³/хв на всі порти: лінія керування майже не нагрівається;
- усі шість приєднань G 1/4″ в одній площині — джгут РВТ збирається без перехідників.
Застосування
Гідроманіпулятори й кранові установки, лісова та комунальна техніка, бурові й ремонтні машини — усюди, де двома функціями (наприклад, підйом стріли й висув) керують одночасно, а секції гідророзподільника мають гідропривід золотника.
Питання та відповіді
Чому кут по діагоналі більший, ніж по одній осі?
20° — це хід до повного відкриття одного робочого порту. Якщо важіль вести по діагоналі, він одночасно тисне на два плунжери, і хід до упору складає 30°. Тобто суміщені рухи мають свій запас ходу, а не ділять той самий.
Чим це виконання відрізняється від сусіднього в каталозі?
Гідравліка однакова — різниця в рукоятці. Виконання E отримує кулю Ø40 мм на прямому штоку M12×1, виконання H000 — ергономічну контурну рукоятку 248 мм із нахилом 15°. Обидві сидять на тому самому корпусі 104 × 104 мм.
Яке мастило і яка чистота потрібні?
Мінеральне гідравлічне мастило в’язкістю 15…75 мм²/с (короткочасно від 12 до 400 мм²/с) і чистотою не гірше −/15/12 за ISO 4406, тобто клас 6 за NAS 1638. Пілотний клапан має малі дроселі — бруд у лінії керування збиває характеристику раніше, ніж псує сам розподільник.
Чи можна ставити джойстик у неопалювану кабіну?
Так. Без електричних опцій допустима температура довкілля −40…+60 °C, з електричними — −20…+50 °C. Мастило має бути в діапазоні −10…+80 °C, тому взимку техніку прогрівають до робочої в’язкості.
Що входить у гарантію?
12 місяців від дати продажу на виробничі дефекти. Не поширюється на наслідки роботи брудним мастилом, перевищення тиску живлення понад 100 бар і механічні пошкодження гумового гофра.
