4WMM10E10F — чотирилінійний гідророзподільник прямої дії з ручним важелем, типорозмір 10, плитний монтаж. Витрата до 100 л/хв, робочий тиск 31,5 МПа (315 бар) на лініях P, A і B та 16 МПа (160 бар) на зливі.
Золотник E визначає поведінку апарата. У нейтралі перекриті всі чотири лінії — P, A, B і T. Шток стоїть жорстко під навантаженням, а насос іде на запобіжний клапан. Це головна відмінність між виконаннями однієї серії — корпус, приєднувальні розміри й важіль однакові, різний лише золотник.
Виконання F — з фіксатором: важіль лишається в тому положенні, куди його поставили, і не повертається пружиною. Оператор задає рух і відпускає важіль, а не тримає його весь час.

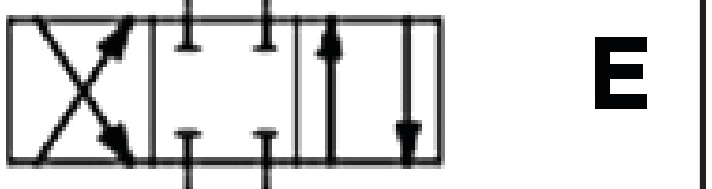

Гідравлічна схема
Рядок золотника E з таблиці символів Oleodinamica Mozioni.
| Код замовлення | 4WMM10E10F |
| Типорозмір | 10 (NG10, ISO 4401-05, CETOP 05) |
| Виконання | 4/3, ручний важіль, з фіксатором |
| Золотник | E |
| Максимальна витрата | 100 л/хв |
| Робочий тиск P, A, B | 31,5 МПа (315 бар) |
| Робочий тиск T | 16 МПа (160 бар) |
| Керування | важіль, з фіксатором |
| Розташування важеля | з боку порту A |
| Робоча рідина | мінеральна олива HLP/HV |
| Маса | 4,4 кг |
| Корпус | лиття, фосфатована поверхня |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |

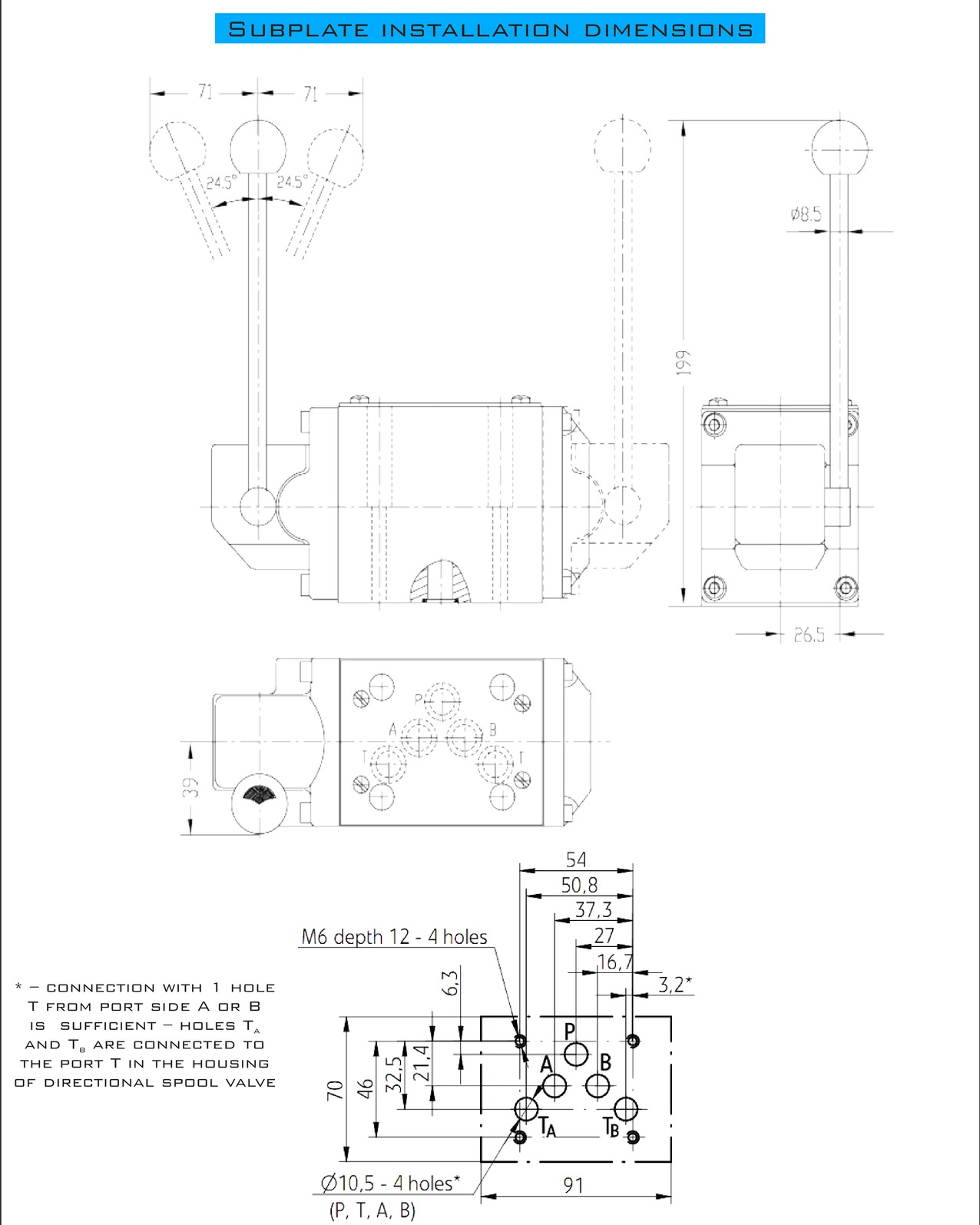

Габаритне креслення
Приєднувальні розміри типорозміру 10 (ISO 4401-05). Повний паспорт серії (PDF) — у вкладці «Файли».
Як читається код
- 4 — чотирилінійний (порти P, T, A, B)
- WMM 10 — типорозмір 10, ручний важіль
- E — тип золотника
- 10 — номер серії (приєднувальні розміри незмінні)
- F — фіксатор положень без пружинного повернення
Застосування
Золотник E беруть там, де потрібна утримання вантажу без просідання: підйомники, аутригери, вивішування, затиск із фіксованим зусиллям.
Що варто врахувати
- Монтажна плита в комплект не входить — замовляється окремо під типорозмір 10.
- Тиск на зливі T обмежений 16 МПа (160 бар) — злив має йти в бак напряму, без глухих ділянок.
- Важіль стоїть з боку порту A; виконання з важелем із боку B (літера L у коді) — під замовлення.
Чим цей розподільник відрізняється від електромагнітного?
Тут немає котушок і живлення: золотник рухає важіль. Це простіше й дешевше, не боїться зникнення напруги, але керується тільки з місця.
Чи повернеться важіль сам у нейтраль?
Ні. Виконання F — з фіксатором: важіль стоїть там, де його лишили. Пружинне повернення — це інше виконання, без літери F.
Чи стане апарат на плиту іншого виробника?
Так, якщо плита має приєднувальну поверхню ISO 4401-05 (NG10, CETOP 05) — це загальний стандарт для плитного монтажу.
