Монтажна плита Oleodinamica Mozioni G534/01 під 4WE10, ДУ10, різьба G 3/4″, 350 бар, Італія — підплита з різьбовими приєднаннями під апарати 4WE10. Монтажна площина виконана за DIN 24340 форма A (NG10), ISO 440-05-04-0-94 (ISO 4401-05) та CETOP RP 121H 4.2-4-05-320 (CETOP 05), тому на плиту стає будь-який апарат цього типорозміру незалежно від виробника. Робоча лінія виводиться різьбою G 3/4″, максимальний робочий тиск — 35 МПа (350 бар).
| Тип плити | G534/01 |
| Умовний прохід | ДУ10 (NS10) |
| Монтажна площина | DIN 24340 форма A (NG10) ISO 440-05-04-0-94 (ISO 4401-05) CETOP RP 121H 4.2-4-05-320 (CETOP 05) |
| Різьба приєднання | G 3/4″ |
| Максимальний робочий тиск | 35 МПа (350 бар) |
| Отвори та кріплення | P, T, A, B — G 3/4″ глибина 16 мм (4 отвори), зенківка Ø42 глибина 1 мм; кріплення апарата M6 глибина 12 мм (4 отвори); прохідні Ø11,2 мм (4); кріплення плити Ø10,5 мм (4 отвори) |
| Виробник | Oleodinamica Mozioni, Італія |

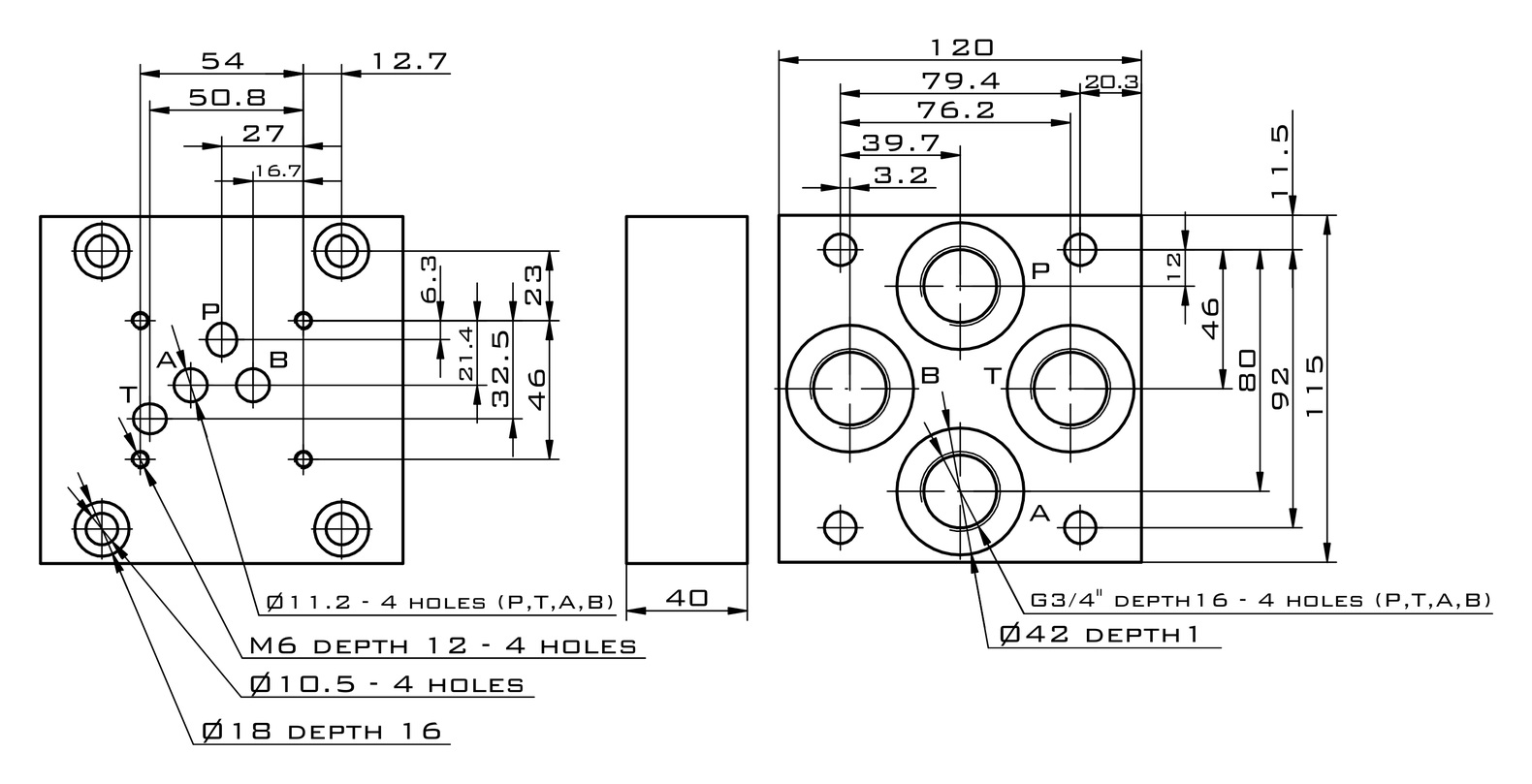

Габаритне креслення
Розміри, розташування отворів і глибини різьб — з паспорта Oleodinamica Mozioni «Subplates with threaded connections», версія 01/22. Повний PDF — у вкладці «Файли».
Які апарати стають на плиту
гідророзподільники WE10, WH10, WMM10, WMD10; запобіжні клапани ZDB10; редукційні ZDR10; дросельні Z2FS10; гідрозамки Z2S10; зворотні Z1S10.
Особливості
- Різьбові порти G 3/4″ — трубопровід під'єднується напряму, без перехідників.
- Монтажна площина CETOP 05 — взаємозамінна з апаратами Bosch Rexroth, PONAR, Mozioni та інших виробників цього стандарту.
- Розрахована на 350 бар — той самий рівень, що й апарати, які на неї стають.
Питання та відповіді
Чи стане на цю плиту апарат іншого виробника?
Так, якщо його монтажна площина відповідає CETOP 05 (ISO 4401-05). Це міжнародний стандарт, розташування отворів однакове в усіх виробників.
Який тиск витримує плита?
35 МПа, тобто 350 бар — максимальний робочий тиск за паспортом.
Чи входять кріпильні гвинти в комплект?
Ні. Гвинти кріплення апарата до плити йдуть з апаратом, а кріплення самої плити до основи добирається за отворами на кресленні.
Чим ця плита відрізняється від сусідніх у категорії?
Типорозміром і різьбою: тут ДУ10 і G 3/4″. Плита іншого ДУ має інше розташування отворів і на ваш апарат не стане.
