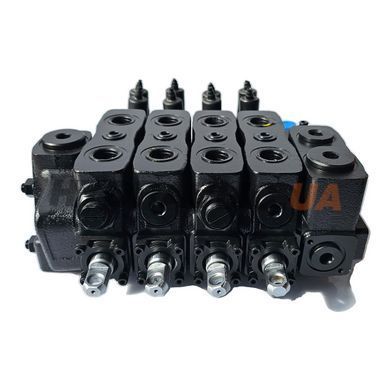

150L GS16/4/BCHW(LSW-240)/ELPW(NO)-24VDC/S-18MG1K\MG2K(NC\NC)SLP.P3T/2H8MG1K\MG2K(NC\NC)SLP.U3(130)(170)/2H8MG1\MG2(NC\NC)SLP.P3T/2H8MG1\MG2(NC\NC)SLP.U2(60)/RC-BE — 4-секційний секційний (наборний) гідророзподільник GMS hydraulic (Туреччина) серії 150L GS: номінальна витрата 150 л/хв, максимальна 170 л/хв, робочий тиск до 315 бар, керування без коробок важелів, з мікровимикачами. Золотники: 1 — двосторонній, 3 положення, у нейтралі A і B закриті; 2H — двосторонній, 3 положення, у нейтралі A і B частково з'єднані з баком. Відкритий центр; у кожній робочій секції — зворотний клапан навантаження, на вході — запобіжний клапан. Секції стягнуті шпильками між вхідною і вихідною кришками, тож склад можна змінити на місці.
Як читати артикул 150L GS16/4/BCHW(LSW-240)
| Позначення | Що означає |
|---|---|
| 150L GS16/4 | серія 150L GS (секційна, 150 л/хв), виконання 16; робочих секцій — 4 |
| BCHW(LSW-240)/ELPW(NO)-24VDC | BC — бічний вхід P для розподільника з ПРАВИМ входом; LSW — вхідний запобіжний клапан, налаштування 240 бар; літери H, W і тип LSW у каталозі 2018 не розшифровані. ELPW(NO)-24VDC — електромагнітний клапан розвантаження, котушка 24 В DC; ELP — аварійна кнопка з пружинним поверненням; W і (NO) у каталозі 2018 не розшифровані |
| …/… | коди робочих секцій: [схема-]золотник + позиціонер (бік A) + керування (бік B) . клапани портів — див. «Склад секцій» |
| RC-BE | RC — вихідна кришка з бічним зливом T (G 1″); BE — у каталозі 2018 не розшифровано |
Склад секцій
| Секція | Код | Схема | Золотник | Позиціонер | Керування (бік B) | Клапани портів |
|---|---|---|---|---|---|---|
| 1 | S-18MG1K\MG2K(NC\NC)SLP.P3T | послідовна | 1 — двосторонній, 3 положення, у нейтралі A і B закриті | 8MG1K\MG2K(NC\NC) — пружинне повернення + два мікровимикачі, контакти NC; літера K у каталозі 2018 не розшифрована | SLP — без коробки важеля, з пилозахисною пластиною (30 07 5406) | P3T — гнізда клапанів портів заглушені |
| 2 | 2H8MG1K\MG2K(NC\NC)SLP.U3(130)(170) | паралельна | 2H — двосторонній, 3 положення, у нейтралі A і B частково з'єднані з баком | 8MG1K\MG2K(NC\NC) — пружинне повернення + два мікровимикачі, контакти NC; літера K у каталозі 2018 не розшифрована | SLP — без коробки важеля, з пилозахисною пластиною (30 07 5406) | U3 — протиударні й антикавітаційні клапани на A і B: 130 / 170 бар |
| 3 | 2H8MG1\MG2(NC\NC)SLP.P3T | паралельна | 2H — двосторонній, 3 положення, у нейтралі A і B частково з'єднані з баком | 8MG1\MG2(NC\NC) — пружинне повернення + два мікровимикачі (положення 1 і 2), контакти NC | SLP — без коробки важеля, з пилозахисною пластиною (30 07 5406) | P3T — гнізда клапанів портів заглушені |
| 4 | 2H8MG1\MG2(NC\NC)SLP.U2(60) | паралельна | 2H — двосторонній, 3 положення, у нейтралі A і B частково з'єднані з баком | 8MG1\MG2(NC\NC) — пружинне повернення + два мікровимикачі (положення 1 і 2), контакти NC | SLP — без коробки важеля, з пилозахисною пластиною (30 07 5406) | U2 — протиударний і антикавітаційний клапан лише на B: 60 бар |
Схема золотників
1 — двосторонній, 3 положення, у нейтралі A і B закриті

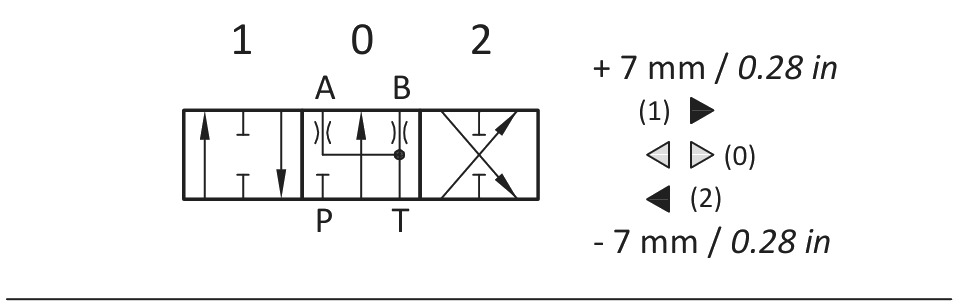

2H — двосторонній, 3 положення, у нейтралі A і B частково з'єднані з баком
Символи золотників з каталогу GMS (розділ «Spools options»), що стоять у 150L GS16/4/BCHW(LSW-240).
Як читати символ: кожен прямокутник — одне положення золотника (1, 0, 2, для 5DY ще 3), стрілки показують, куди йде олива; P — вхід від насоса, T — злив, A і B — лінії до споживача. Праворуч — хід золотника від нейтралі (±7 мм, для 5DY до −12 мм). Розподільник з відкритим центром: поки всі золотники в нейтралі, олива проходить на злив, і насос працює без навантаження.
Характеристики серії 150L GS
| Параметр | Значення |
|---|---|
| Номінальна / максимальна витрата | 150 / 170 л/хв |
| Макс. робочий тиск | 315 бар |
| Макс. тиск на зливі T | 25 бар |
| Внутрішній витік A(B)→T при 100 бар | 3 см³/хв |
| Порти: вхід P / A, B / злив T | G 3/4″ / G 3/4″ / G 1″ (BSP) |
| Порти керування | гідравлічні G 1/4″, пневматичні G 1/8″ |
| Діаметр золотника | 20 мм, золотники взаємозамінні |
| Секцій у серії | 1–12 |
| Робоча рідина | мінеральна гідравлічна олива |
| В'язкість робоча (мін./макс.) | 15–75 мм²/с (12 / 400 мм²/с) |
| Температура оливи | −20…+80 °C (ущільнення NBR), −20…+100 °C (FPM) |
| Чистота оливи | не гірше 19/16 за ISO 4406 |
| Момент затягування стяжних шпильок | 50 Н·м (ключ 17) |
Габарити
| Параметр | 150L GS16/4/BCHW(LSW-240) |
|---|---|
| Загальна довжина A (176 + 48 × 3) | 320 мм |
| Відстань між кріпильними отворами B | 268 мм |
| Висота (каталог дає для коробок L; у цьому виконанні привід інший) | 293 мм |
| Глибина корпусу | 115 мм |
| Крок секцій | 48 мм |
| Маса | 29,5 кг |
Розміри й маса — за таблицею каталогу GMS 150L GS для 4 секцій (стандартне виконання з коробками важелів L). Перед заміною старого блока звірте відстань B між отворами кріплення і місце під блок на машині.
Креслення з каталогу GMS 150L GS (стор. L-4): показано двосекційний блок; A — загальна довжина, B — між кріпильними отворами, обидва ростуть на 48 мм із кожною секцією.
Що ще знадобиться
- Важільний механізм L 30 07 5403
- Позиціонер золотника 8 (30 07 5375)
- Комплект TQ під трос 30 07 5398
- Кришка SLP 30 07 5406
- Джойстик хрестовий LCB для 100L/150L — один важіль на дві секції
- Джойстики й троси — для керування з кабіни
- Комплектуючі та аксесуари до гідророзподільників
Золотникові, сідельні й поворотні гідророзподільники відрізняються конструкцією та сферою застосування — огляд типів у статті Типи гідророзподільників. Також по темі: Як правильно підключити гідророзподільник.
Питання й відповіді
Чим секційний GMS відрізняється від моноблока?
Секції 150L GS — окремі корпуси, стягнуті шпильками між вхідною і вихідною кришками. Секцію можна додати, зняти чи замінити, підібравши шпильки на потрібну кількість секцій; момент затягування — 50 Н·м (ключ 17). У моноблоці весь склад відлитий в одному корпусі.
Яку витрату насоса витримує розподільник?
Номінальна — 150 л/хв, максимальна — 170 л/хв, тиск до 315 бар. Вхід P — G 3/4″, робочі порти A і B — G 3/4″, злив T — G 1″.
Чи всі позначення в коді розшифровані?
Ні. Позначення BCHW (H, W), LSW, ELPW (W, NO), MG1K\MG2K, BE у каталозі GMS 150L GS (вид. 2018) не описані, і ми їх не домислюємо. Решту коду розшифровано вище за каталогом. Точну конфігурацію цих вузлів менеджер звірить із постачальником перед відвантаженням.
