LCB — хрестовий важільний механізм GMS hydraulic, який зводить керування двома сусідніми золотниками секційного гідророзподільника під один важіль. Це суто механічний вузол: кульовий шарнір у гумовому гофрі передає рух на дві тяги з шарнірними наконечниками, а ті тягнуть штоки золотників. Гідравліку розподільника LCB не змінює — ані витрату, ані тиск. Цей комплект призначений для гідророзподільників GMS серій 90L, 100L GS16 і 150L GS16.
Технічні характеристики
| Тип | хрестовий важільний механізм (джойстик) механічного керування |
| Кількість керованих золотників | 2 (суміжні секції) |
| Сумісність | гідророзподільники GMS 90L, 100L GS16, 150L GS16 |
| Спосіб установки | безпосередньо на корпус гідророзподільника, на штатні посадкові місця важелів |
| Захист шарніра | гумовий гофрований чохол |
| Матеріал основи та кронштейна | алюмінієвий сплав |
| Виробник | GMS hydraulic (GURMAKSAN), Туреччина |
| Код виробника | 30 07 5433 |

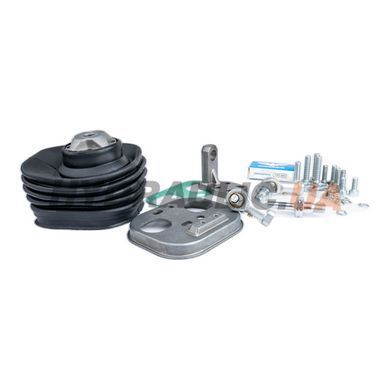

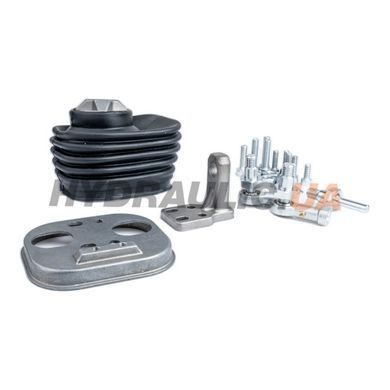

Що входить у комплект
- хрестовина з кульовим шарніром у гумовому гофрі;
- монтажна плита з ущільнювальною прокладкою;
- кронштейн опори важеля;
- тяги з шарнірними наконечниками (з мастильними ніпелями);
- кріпильні гвинти та шайби.
Габаритне креслення
Габаритного креслення на цей вузол виробник не публікує: LCB постачається комплектом і приєднується до штатних посадкових місць гідророзподільника. Склад комплекту показаний на фото товару, точна габаритна інформація доступна за запитом.
Переваги
- Дві функції під однією рукою: оператор суміщає рухи, не перехоплюючи важелі;
- механіка без електрики й без лінії керування — нема чому текти й нема чому відмовити при −25 °C;
- шарнір закритий гумовим гофром, тож пил і волога не доходять до пари тертя;
- тяги з шарнірними наконечниками компенсують перекіс: важіль не закушує, якщо розподільник стоїть під кутом;
- ставиться на штатні посадкові місця — різати кронштейни й переварювати раму не треба.
Застосування
Самоскиди й тягачі з гідрофікованою надбудовою, сільгосптехніка, комунальні й лісові машини — усюди, де секційний гідророзподільник керується важелями з кабіни і дві найчастіші функції зручніше звести під один хрестовий важіль.
Питання та відповіді
Чи змінює LCB характеристики самого гідророзподільника?
Ні. Це механічний привід важелів: витрата, тиск і кількість секцій лишаються такими, як у розподільника. Змінюється тільки те, як оператор ці золотники рухає.
Скільки секцій можна вивести на один LCB?
Дві суміжні. Решта секцій лишаються на своїх штатних важелях — LCB ставиться поверх двох із них і не заважає сусіднім.
Чи підійде цей комплект до розподільника іншої серії?
Комплект розрахований на гідророзподільників GMS серій 90L, 100L GS16 і 150L GS16. Посадкові розміри у серій різні, тому до інших розподільників потрібен свій комплект LCB — уточнюйте серію свого розподільника перед замовленням.
Що входить у гарантію?
12 місяців від дати продажу на виробничі дефекти. Не поширюється на механічні пошкодження гумового гофра, зрив різьби наконечників при перетягуванні та наслідки роботи з неспіввісно встановленими тягами.
