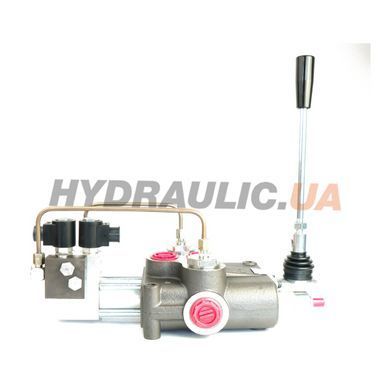

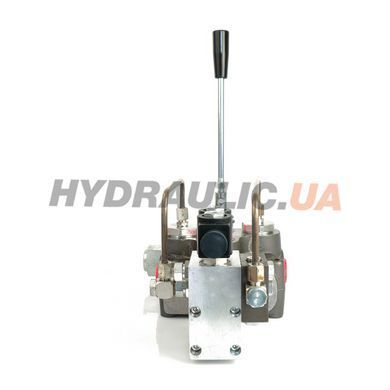

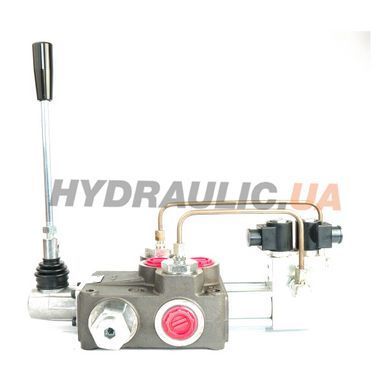

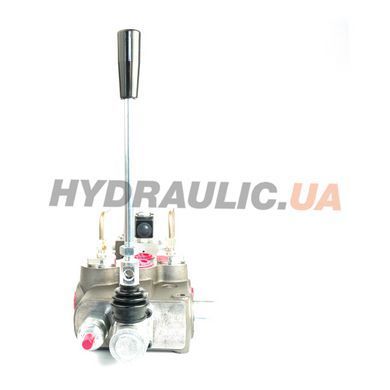

P120-VRP-A1ED3GKZ1-VRE-24 — односекційний моноблочний гідророзподільник Badestnost (Болгарія) серії P120: номінальна витрата 120 л/хв, максимальний тиск на вході 250 бар, ручні важелі з електрогідравлічним дублюванням ED3. Секція — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Застосування: керування двостороннім циліндром. Витрата й тиск наведені за редакцією каталогу 2011 (120 л/хв, 250 бар); на складі бувають і корпуси редакції 2026 з номіналом 160 л/хв — редакцію видно на табличці, менеджер підтвердить її перед відвантаженням.
Такі блоки ставлять на кран-маніпулятори, лісовози й комунальну техніку, де секціями керують і з кабіни, і з місця. Котушки ED3 — 24 В DC, 24 Вт. Тиск керування ED3 — 10–50 бар: його дає редукційний клапан VRP (на схемі виробника — 25 бар); підпірний клапан VRE на зливі (на схемі — 10 бар) потрібен для роботи ED3.
Як читати артикул P120-VRP-A1ED3GKZ1-VRE-24
| Позначення | Що означає |
|---|---|
| P120 | 1 секція, серія P120 |
| A1 | золотник (літера) + позиціонер (цифра) секції — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P, T, A, B — G1″ |
| KZ1 | коробка важеля (KZ) + рукоятка (1) |
| ED3 | електрогідравлічне керування ON/OFF секцією, ручний важіль залишається |
| VRP | редукційний клапан живлення керування ED3 |
| VRE | підпірний клапан на зливі, потрібен для роботи ED3 |
| 24 | напруга котушок ED3 — 24 В DC |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |
Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Як розшифрувати артикул гідророзподільника Badestnost
