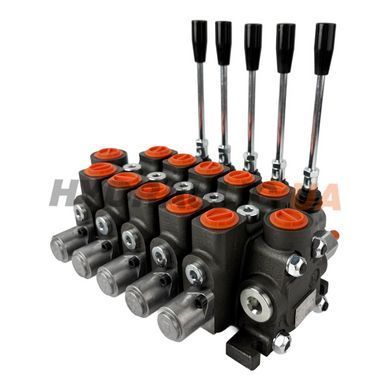

5PC100N2/A1A1A1A1A1/T2-G2KZ1 — п'ятисекційний секційний (наборний) гідророзподільник Badestnost (Болгарія) серії PC100: номінальна витрата 80 л/хв, максимальна 100 л/хв, тиск на вході P до 210 бар (A, B — 250, T — до 50), ручне керування важелями. Усі 5 секцій — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль). Секції стягнуті шпильками між напірною і зливною плитами, тож склад можна змінити на місці. Застосування: кран-маніпулятори, лісова й комунальна техніка з багатьма споживачами.
Як читати артикул 5PC100N2/A1A1A1A1A1/T2-G2KZ1
| Позначення | Що означає |
|---|---|
| 5PC100 | 5 секцій, серія PC100 (секційна) |
| N2 | напірна секція з запобіжним клапаном 210 бар; порт T1 на ній заглушено — злив через зливну секцію |
| A1 | золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче |
| T2 | зливна секція: у нейтралі олива проходить каналом N на злив |
| G2 | різьба портів: P, T, A, B і C2 — G 3/4″ (BSP) |
| KZ1 | коробка важеля (KZ) + рукоятка (1) довжиною 170 мм |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1–5 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |
Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
Характеристики серії PC100
| Параметр | Значення |
|---|---|
| Номінальна витрата | 80 л/хв (макс. 100 л/хв) |
| Макс. тиск на вході P | 210 бар |
| Тиск у лініях A, B / на зливі T | 250 бар / до 50 бар |
| Секцій у серії | 1–8 |
| Крок секцій | 43 мм |
| Різьби портів (G2) | P, T, A, B, C2 — G 3/4″ |
| Кріплення | отвори Ø10, 102 мм по висоті |
Запобіжний клапан — у напірній секції, 210 бар. Робоча рідина — мінеральна гідравлічна олива, рекомендована в'язкість 20–100 мм²/с.
Габарити
| Параметр | 5PC100N2/A1A1A1A1A1/T2-G2KZ1 |
|---|---|
| Габаритна довжина блока (61 + 43 × 5) | 276 мм |
| Висота корпусу | 136 мм |
| Відстань між отворами кріплення по висоті | 102 мм, отвори Ø10 |
| Глибина корпусу | 112 мм |
| Довжина стяжних шпильок (5 секцій) | 320 мм |
Розміри — за паспортом Badestnost PC100. Перед заміною старого блока звірте відстань між отворами кріплення і місце під блок на машині.
Креслення з паспорта Badestnost PC100 (ред. 12.2011): показано трисекційний блок; довжина — 61 + 43 × n мм.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
Питання й відповіді
Чим секційний PC100 відрізняється від моноблока?
У моноблоці (Z50, Z80) усі секції в одному литому корпусі, склад задається на заводі. PC100 зібраний з окремих секцій на стяжних шпильках: секцію можна додати, зняти чи замінити, підібравши шпильки потрібної довжини.
На який тиск налаштований запобіжний клапан?
Запобіжний клапан стоїть у напірній секції і за паспортом налаштований на 210 бар.
Яку витрату насоса витримує розподільник?
Номінальна — 80 л/хв, максимальна — 100 л/хв (за графіками втрат тиску в паспорті). Різьби всіх портів — G 3/4″.
