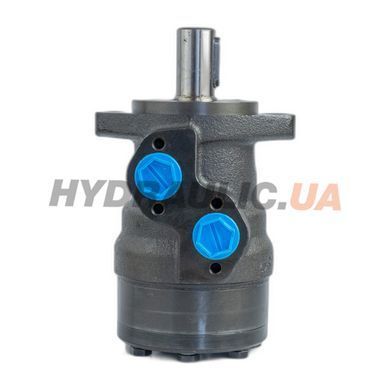

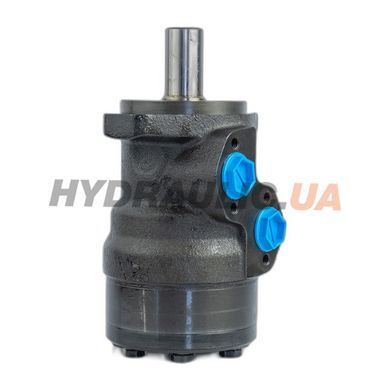

MR160CDRS/4 — героторний (орбітальний) гідромотор M+S Hydraulic (Болгарія) серії MR робочим об'ємом 159,6 см³ у виконанні RS — з посадковим гніздом під датчик обертів. Тривалий крутний момент 390 Н·м, частота до 375 об/хв (переривчасто — 470), перепад тиску 175 бар тривало і 225 бар піково. Вал Ø25 мм зі шпонкою, манжета на 150 бар, бічні порти G 1/2″.
Як читати артикул MR160CDRS/4
| Позначення | Що означає |
|---|---|
| MR | серія MR (героторний, з розподільним валом), аналог за типорозміром — OMR |
| — (без літери) | фланець: овальний, 2 отвори; порти бічні; підшипники стандартні (не голчасті) |
| 160 | робочий об'єм 159,6 см³/об |
| C | вал Ø25 мм циліндричний, призматична шпонка A8×7×32 DIN 6885 |
| D | манжета вала на тиск 150 бар (стандарт для середніх тисків, високих обертів і радіального навантаження) |
| RS | опція «датчик обертів»: корпус під датчик M12×1 (ISO 6149), 36 імпульсів за оберт |
| /4 | конструктивна серія (покоління) 4 |
Характеристики
| Параметр | Значення |
|---|---|
| Робочий об'єм | 159,6 см³/об |
| Частота обертання, тривала / переривчаста | 375 / 470 об/хв |
| Крутний момент, тривалий / переривчастий / піковий | 390 / 430 / 460 Н·м |
| Потужність, тривала / переривчаста | 11,5 / 14 кВт |
| Перепад тиску, тривалий / переривчастий / піковий | 175 / 200 / 225 бар |
| Витрата оливи, тривала / переривчаста | 60 / 75 л/хв |
| Тиск на вході, тривалий / переривчастий / піковий | 175 / 200 / 225 бар |
| Тиск зрушення без навантаження на валу | 7 бар |
| Мінімальна стабільна частота | 10 об/хв |
| Порти A, B / дренаж T | G 1/2″ (BSPP), бічні / G 1/4″ (заглушений) |
| Кріплення | овальний фланець, 2 отвори Ø13,35 мм, центрувальний пояс Ø82,5 мм |
| Маса | 7,5 кг (MR(F)); бічні порти |
Переривчастий режим — не більше 10 % кожної хвилини, піковий — не більше 1 %. Переривчасті частота і тиск не повинні діяти одночасно. Рекомендовано мінеральну оливу HLP (DIN 51524) або HM, фільтрація за ISO 20/16 (номінально 25 мкм), в’язкість не нижче 13 мм²/с при 50 °C, температура системи до 82 °C.
Габарити
| Параметр | Значення |
|---|---|
| Довжина L (MR(F)160) | 156,5 мм |
| L1 | 27,8 мм |
| Діаметр корпусу | до Ø105 мм |
Габарити MR / MR(F) / MRQ за каталогом M+S Hydraulic; вал C — Ø25 мм зі шпонкою
Датчик обертів (опція RS)

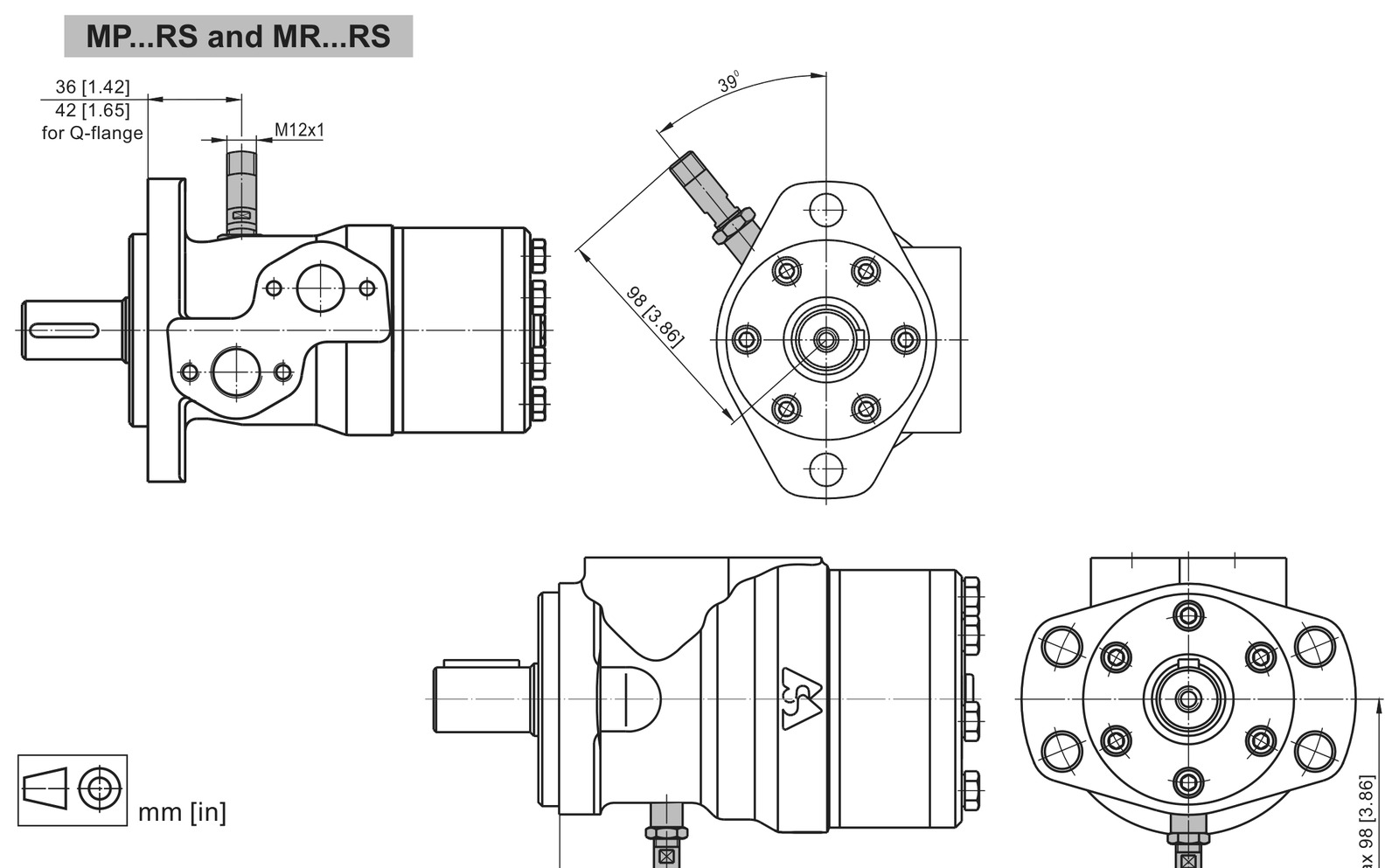

Мотор MR…RS: датчик M12×1 у задній частині корпусу, вихід під кутом 30°
За каталогом M+S датчик на заводі не вкручується, а постачається в пакеті з мотором. Чи є датчик у комплекті саме цієї позиції (в артикулі його позначення немає), менеджер звірить перед відвантаженням. Окремо доступні датчики SH M12 і SH M12-L5.
| Параметр | Значення |
|---|---|
| Діапазон частоти | 0…15 000 Гц |
| Вихід | універсальний PUSH-PULL (PNP або NPN) |
| Живлення | 10–30 VDC |
| Струм споживання | < 20 мА (при 24 VDC) |
| Максимальний вихідний струм | 500 мА |
| Температура довкілля | −40…+125 °C |
| Ступінь захисту | IP67 |
| Роз'єм | серія M12 |
| Монтаж у корпус мотора | ISO 6149, різьба M12×1, ущільнення O-ring 10,5×1,8 |
Імпульсів за оберт вала: MM — 30, MP — 36, MR — 36, MH — 42, MS — 54, MT — 84, MV — 102.
Що ще знадобиться
- Шпонка A8×7×32 MP13V001 для валу C Ø25 — запасна шпонка для валу C
- Датчик обертів SH M12 (роз'єм M12)
- Датчик обертів SH M12-L5
- Гідромотор MR160CDRS/4 SH M12-L5
- Гідромотор MR160C/4 — той самий об'єм без опції RS
- Гідромотор MR160CD
Як підібрати гідромотор за тиском, витратою і моментом на валу та як його підключити — у статті Як підібрати гідромотор: поради та рекомендації. Підібрати гідромотор і розрахувати систему можна онлайн: калькулятор підбору гідромотора за моментом і розрахунок подачі й тиску для гідромотора.
Питання й відповіді
Чим MR160CDRS відрізняється від MR160C?
Робочий об'єм і гідравліка ті самі (159,6 см³, 390 Н·м). Різниця — у манжеті D на 150 бар і в опції RS: корпус має гніздо M12×1 під датчик обертів, що дає 36 імпульсів за оберт.
Чи потрібна дренажна лінія?
Порт дренажу T (G 1/4″) на виконанні з дренажем заглушений. Дренаж підключають, коли тиск у зливній лінії може перевищити допустимий для манжети 150 бар.
Який датчик підходить до мотора?
Датчик RS серії M12: живлення 10–30 VDC, вихід PUSH-PULL (працює як PNP і як NPN), частота до 15 кГц, IP67. Окремо є варіанти SH M12 з роз'ємом і SH M12-L5.
