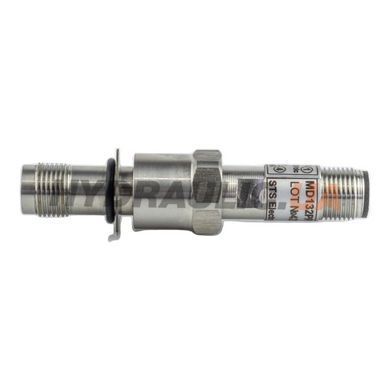

SH M12 — індуктивний датчик обертів M+S Hydraulic із роз'ємом M12 для героторних гідромоторів з опцією RS. Вкручується в гніздо M12×1 (ISO 6149) корпусу мотора і видає імпульси, частота яких пропорційна обертам вала: 36 імпульсів за оберт на MR і MP, 54 — на MS, 102 — на MV. Кабель із розеткою M12 підбирається окремо.
Характеристики
| Параметр | Значення |
|---|---|
| Діапазон частоти | 0…15 000 Гц |
| Вихід | універсальний PUSH-PULL (PNP або NPN) |
| Живлення | 10–30 VDC |
| Струм споживання | < 20 мА (при 24 VDC) |
| Максимальний вихідний струм | 500 мА |
| Температура довкілля | −40…+125 °C |
| Ступінь захисту | IP67 |
| Роз'єм | серія M12 |
| Монтаж у корпус мотора | ISO 6149, різьба M12×1, ущільнення O-ring 10,5×1,8 |
Імпульсів за оберт вала: MM — 30, MP — 36, MR — 36, MH — 42, MS — 54, MT — 84, MV — 102.
Підключення
| Контакт | Призначення | Колір жили (кабельне виконання) |
|---|---|---|
| 1 | +U живлення | коричневий |
| 2 | не підключено | білий |
| 3 | 0 В | синій |
| 4 | вихідний сигнал | чорний |
Вихід PUSH-PULL працює і як PNP, і як NPN: навантаження вмикають між виходом і 0 В (PNP) або між виходом і +U (NPN). Рівень «1» — не нижче U живлення мінус 2 В, рівень «0» — не вище 2 В; струм навантаження до 50 мА.
У каталозі M+S датчик замовляється кодом опції: RS — роз'єм серії BINDER 713; RSL2,5 / RSL3,5 / RSL5 / RSL10 — кабельний вивід 3×0,25 мм² довжиною 2,5 / 3,5 / 5 / 10 м.
Габарити

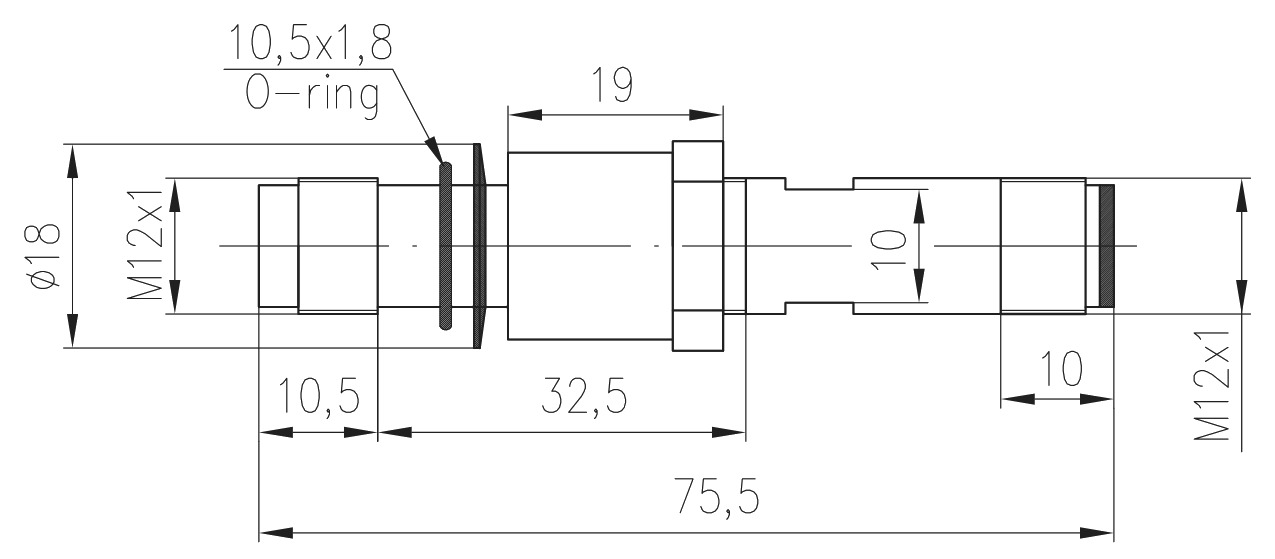

Датчик RS з роз'ємом M12×1: Ø18, довжина 75,5 мм, O-ring 10,5×1,8
Що ще знадобиться
- Датчик обертів SH M12-L5
- Гідромотор MR160CDRS/4 SH M12-L5
- Гідромотор MR160CDRS/4 (без датчика в артикулі)
- Гідромотор MM20CRS-SH-M12 — мотор MM з опцією RS (30 імпульсів за оберт)
Питання й відповіді
До яких моторів підходить датчик?
До героторних моторів M+S Hydraulic з опцією RS у коді: MM, MP, MR, MH, MS, MT, MV. Мотор має гніздо M12×1 за ISO 6149. На HW із запобіжними клапанами (HW…R) опція RS недоступна.
Як перерахувати частоту сигналу в оберти?
Оберти за хвилину = частота (Гц) × 60 / кількість імпульсів за оберт. Для MR: 36 імпульсів, тож 225 Гц відповідає 375 об/хв.
Чи можна поставити датчик на мотор без RS?
Ні. Гніздо під датчик є лише в корпусі виконання RS; на звичайному моторі його немає.
