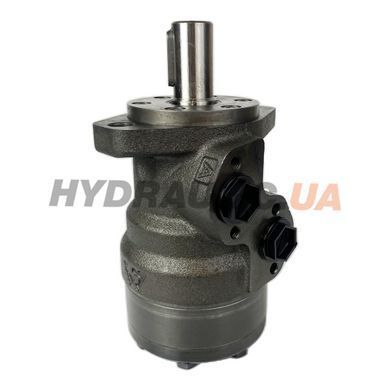

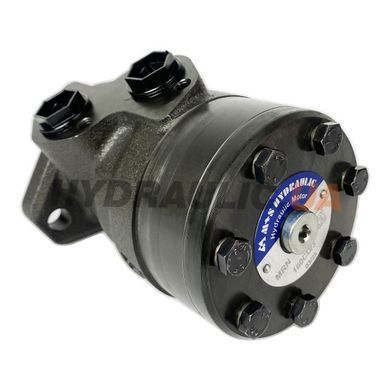

Героторний гідромотор M+S Hydraulic MRN160CD/3 робочим об'ємом 160 см³/об, тиск до 175 бар (тривалий) / 225 бар (піковий), оберти до 470 об/хв. Серія MRN — мотор з голчастими підшипниками валу.
Технічні характеристики
| Артикул виробника | MRN160CD/3 |
| Гарантія | 12 міс |
| Країна виробництва | Болгарія |
| Виробник | M+S Hydraulic |
| Артикул виробника | MRN160CD/3 |
| Серія | MRN |
| Робочий об'єм | 160 см³/об |
| Робочий тиск (перепад) | 175 бар |
| Робочий тиск (перепад) | 175 бар |
| Макс. тиск (піковий) | 225 бар |
| Макс. крутний момент | 390 Н·м |
| Макс. потужність | 11,5 кВт |
| Максимальна швидкість обертання | 375 об/хв |
| Вал | Ø25 мм циліндричний зі шпонкою A8×7×32 (DIN 6885) |
| Тип фланця | Колісний MRN (PCD Ø146 мм) |
| Порти A/B | G 1/2 бічні |
| Позиція у серії | Колісний мотор з подовженим валом для приводних коліс |
Габаритне креслення
Габаритне креслення з повними розмірами та технічна документація — у вкладці «Файли» вище на сторінці товару.
Переваги
- Робочий об'єм 160 см³/об
- Тиск тривалий 175 бар, піковий 225 бар
- Максимальні оберти 470 об/хв
- Вал Ø25 мм циліндричний зі шпонкою A8×7×32 (DIN 6885)
- Голчасті підшипники валу (N) — вища допустима радіальна сила на валу
Застосування
Приводні колеса спецтехніки, малі самохідні машини, поворотні платформи
Експлуатація та обслуговування
Подовжений вал MRN розрахований на радіальне навантаження до 4500 Н у точці 25 мм від фланця. Перевищення цієї сили спричиняє швидкий знос конічного підшипника валу — для важких лебідок використовуйте опорну стійку або жорстку муфту з компенсацією радіальних сил. Інтервал перевірки осьового люфту валу — кожні 500 годин або раз на сезон.
Як підібрати гідромотор за тиском, витратою і моментом на валу та як його підключити — у статті Як підібрати гідромотор: поради та рекомендації. Підібрати гідромотор і розрахувати систему можна онлайн: калькулятор підбору гідромотора за моментом і розрахунок подачі й тиску для гідромотора.
Часті питання
Що означає префікс «MRN» серії?
MRN — гідромотор серії MR з голчастими підшипниками валу (N = needle bearings). Вал C — Ø25 мм зі шпонкою A8×7×32 (DIN 6885).
Який аналог MRN160CD/3?
Danfoss OMRW 160, Eaton Char-Lynn 2000W 160, Parker TG-160W — еквівалентні колісні мотори тієї ж робочої камери. Перед заміною звірити різьбу валу і отвір під підшипник колеса.
Який тип робочої рідини?
Мінеральне масло HLP (DIN 51524) в'язкістю 20–80 сСт. Робочий діапазон −20°C … +80°C. Тонкість фільтрації не гірша 25 мкм (β25≥75).
Реверсивний чи односторонній?
Повністю реверсивний — як і всі героторні мотори серії MR. Зміна напрямку обертання — реверсом потоку через порти A/B. Для роботи з зворотним тиском на валу — виконання «U» (high-pressure shaft seal).
Чи потрібен дренажний порт?
Для звичайного режиму (тиск на валу до 5 бар) — ні. Дренажний порт обов'язковий: 1) у системах з підпором на зливі > 5 бар; 2) при роботі з гальмівним моментом; 3) у виконанні «U». Без дренажу при підвищеному тиску на валу — стрімкий знос ущільнення.
