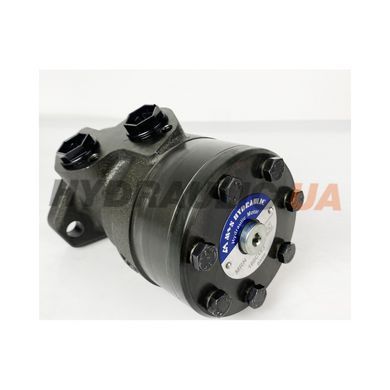

Героторный гидромотор M+S Hydraulic MRN160CD/3 рабочим объёмом 160 см³/об, давление до 175 бар (продолжительное) / 225 бар (пиковое), обороты до 470 об/мин. Серия MRN — мотор с игольчатыми подшипниками вала.
Технические характеристики
| Артикул производителя | MRN160CD/3 |
| Гарантия | 12 мес |
| Страна производства | Болгария |
| Производитель | M+S Hydraulic |
| Артикул производителя | MRN160CD/3 |
| Серия | MRN |
| Рабочий объём | 160 см³/об |
| Рабочее давление (перепад) | 175 бар |
| Рабочее давление (перепад) | 175 бар |
| Макс. давление (пиковое) | 225 бар |
| Макс. крутящий момент | 390 Н·м |
| Макс. мощность | 11,5 кВт |
| Максимальная скорость вращения | 375 об/мин |
| Вал | Ø25 мм цилиндрический со шпонкой A8×7×32 (DIN 6885) |
| Тип фланца | Колёсный MRN (PCD Ø146 мм) |
| Порты A/B | G 1/2 боковые |
| Позиция в серии | Колёсный мотор с удлинённым валом для приводных колёс |
Габаритный чертёж
Габаритный чертёж с полными размерами и техническая документация — во вкладке «Файлы» выше на странице товара.
Преимущества
- Рабочий объём 160 см³/об
- Давление продолжительное 175 бар, пиковое 225 бар
- Максимальные обороты 470 об/мин
- Вал Ø25 мм цилиндрический со шпонкой A8×7×32 (DIN 6885)
- Игольчатые подшипники вала (N) — выше допустимая радиальная сила на валу
Применение
Приводные колёса спецтехники, малые самоходные машины, поворотные платформы
Эксплуатация и обслуживание
Удлинённый вал MRN рассчитан на радиальную нагрузку до 4500 Н в точке 25 мм от фланца. Превышение этой силы вызывает быстрый износ конического подшипника вала — для тяжёлых лебёдок используйте опорную стойку или жёсткую муфту с компенсацией радиальных сил. Интервал проверки осевого люфта вала — каждые 500 часов или раз в сезон.
Как подобрать гидромотор по давлению, расходу и моменту на валу и как его подключить — в статье Как подобрать гидромотор: советы и рекомендации. Подобрать гидромотор и рассчитать систему можно онлайн: калькулятор подбора гидромотора по моменту и расчёт подачи и давления для гидромотора.
Частые вопросы
Что означает префикс «MRN» серии?
MRN — гидромотор серии MR с игольчатыми подшипниками вала (N = needle bearings). Вал C — Ø25 мм со шпонкой A8×7×32 (DIN 6885).
Какой аналог MRN160CD/3?
Danfoss OMRW 160, Eaton Char-Lynn 2000W 160, Parker TG-160W — эквивалентные колёсные моторы той же рабочей камеры. Перед заменой сверить резьбу вала и отверстие под подшипник колеса.
Какой тип рабочей жидкости?
Минеральное масло HLP (DIN 51524) вязкостью 20–80 сСт. Рабочий диапазон −20°C … +80°C. Тонкость фильтрации не хуже 25 мкм (β25≥75).
Реверсивный или односторонний?
Полностью реверсивный — как и все героторные моторы серии MR. Смена направления вращения — реверсом потока через порты A/B. Для работы с обратным давлением на валу — исполнение «U» (high-pressure shaft seal).
Нужен ли дренажный порт?
Для обычного режима (давление на валу до 5 бар) — нет. Дренажный порт обязателен: 1) в системах с подпором на сливе > 5 бар; 2) при работе с тормозным моментом; 3) в исполнении «U». Без дренажа при повышенном давлении на валу — стремительный износ уплотнения.
