Фітинг всмоктувальний SF50403 фланцевий G1″ 50 л/хв Sunfab, Швеція

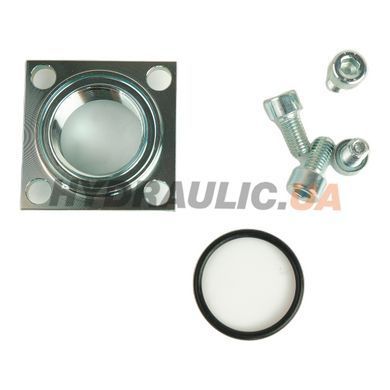

Фітинг всмоктувальний Sunfab 50403 — фланцевий перехідник з різьбовим виходом G1″ (BSPP) для лінії всмоктування насосів Sunfab SAP/SCP 012-064 і SAPT 090. Максимальний прохід — 50 л/хв при тиску всмоктування 1 бар і роботі на мінеральній оливі. На відміну від кутових патрубків під шланг (артикули 20100/20101), цей фітинг розрахований на жорстку лінію всмоктування з різьбовим з'єднанням і застосовується там, де компоновка з гнучким шлангом неможлива.

З одного боку — стандартний фланець під всмоктувальний порт насосів Sunfab, з другого — внутрішня різьба G1″ (BSPP, ISO 228). Болтове кріплення фланця, ущільнення — профільне ущільнювальне кільце. Алюмінієве лиття, заводська accessory-серія Sunfab Pump 4 Suction Connections. Артикул виробника — 50403.

Серія Sunfab SAP/SCP 012-064 — аксіально-поршневі насоси з робочим об'ємом 12-64 см³/об. Sunfab Hydraulics AB (Худіксвалль, Швеція) випускає accessory-програму для bodybuilder'ів вантажівок і виробників гідроманіпуляторів.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) — у вкладці «Файли» та галереї товару.

Переваги

• Жорстке з'єднання — використовується там, де гнучкий шланг не проходить за компоновкою або вимагається підвищена надійність
• Різьба G1″ — стандарт BSPP/ISO 228, сумісність з відсічними кранами, фільтрами всмоктування і трубопроводами штатної гідросистеми
• Алюмінієве лиття + заводське ущільнення фланця — герметичність на пульсаціях розрідження всмоктування
• Заводська accessory-серія Sunfab — повна геометрична сумісність з SAP/SCP 012-064 і SAPT 090

Застосування

Гідросистеми вантажівок з PTO, де лінія всмоктування виконана сталевими або алюмінієвими трубами з різьбовими з'єднаннями: бортові маслостанції, причепи з виносним баком, шасі з компактним розміщенням бака впритул до насоса. Типові монтажі — Scania, MAN, Mercedes-Benz Actros, DAF з кастомізованим компонуванням гідравліки під замовлення кузовобудівника.

Часті питання

У чому різниця між 50403 і 20100/20101?
20100/20101 — кутові патрубки під гумовий шланг (Ø38 і Ø50 мм). 50403 — фланець з різьбовим виходом G1″ під жорстке з'єднання. Вибір залежить від типу лінії всмоктування — гнучка чи жорстка.

Чому максимальний потік лише 50 л/хв при різьбі G1″?
Внутрішній прохід різьби G1″ обмежує переріз ~25 мм, що при швидкості потоку до 1 м/с (стандарт всмоктування) дає 50 л/хв. Для більших потоків — переходити на 50404 (G1¼″, 80 л/хв) або кутові патрубки Ø50 мм 120 л/хв.

Чи можна навертати фітинги і трубопроводи на конічну різьбу NPT?
Ні. G1″ — це BSPP циліндрична за ISO 228. Конічна NPT не сумісна без перехідника. У трубопроводі бажано використовувати стандарт BSPP по всьому каналу всмоктування.

Як ущільнюється різьбове з'єднання G1″?
BSPP не ущільнюється самостійно — потрібна додаткова прокладка (мідне кільце, USIT-кільце або O-ring у виборці). Sunfab у комплекті не постачає — використовуйте штатну прокладку трубопроводу всмоктування.
