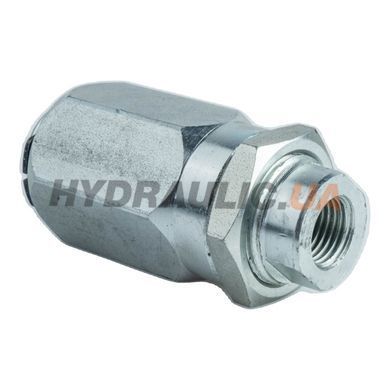

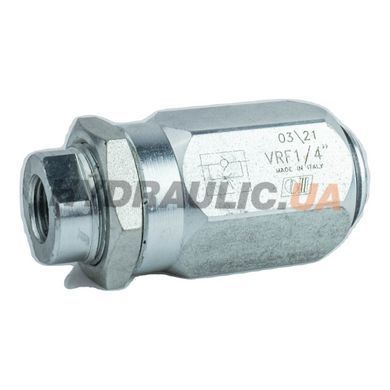

Дросель зі зворотним клапаном VRF 1/4 серії VRF виробництва Oleodinamica Marchesini (Італія) — однонаправлений регулятор витрати муфтового типу з різьбовим приєднанням G 1/4 (BSPP). Артикул виробника V0540. Максимальний робочий тиск 300 бар, максимальна витрата 20 л/хв, тиск відкриття зворотного клапана 0,5 бар.
Серія VRF (Valvole di Regolazione Flusso) — клапани, що регулюють швидкість виконавчого механізму в одному напрямку та забезпечують вільний потік у зворотному. Регулювання НЕ компенсоване за тиском — фактична витрата залежить від тиску та в'язкості мастила (характер кривої наведено у PDF). Підключення: V — лінія подачі, C — виконавчий механізм. Регулювання потоку здійснюється від C до V, вільний прохід V → C. На циліндрах із гідрозамком VRF встановлюється між циліндром і гідрозамком.
Регулювання витрати виконується обертанням зовнішньої муфти: за годинниковою стрілкою — потік збільшується, проти — зменшується. Після налаштування фіксується контргайкою — стабільне утримання значення навіть при вібраціях. Конструкція: корпус і камізаль — оцинкована сталь, внутрішні деталі — загартована та шліфована сталь, ущільнення BUNA-N (NBR) стандарт. Ущільнення дросельної пари — за діаметральною посадкою (незначне перетікання при закритому дроселі).
Габарити: довжина 66,5 мм, шестигранник CH 30 мм, висота муфти E 19 мм, зовнішній діаметр 34 мм, маса 0,274 кг. Робоча температура мастила 50 °C (рекомендована), в'язкість 30 сСт. Сумісність: HL, HLP, HM мінеральні мастила. Типові застосування: точне регулювання швидкості подачі циліндра або гідромотора, гальмування реверсивних навантажень, налаштування потоку у відповідальних ділянках з невисокою динамікою. Гарантія 12 міс.

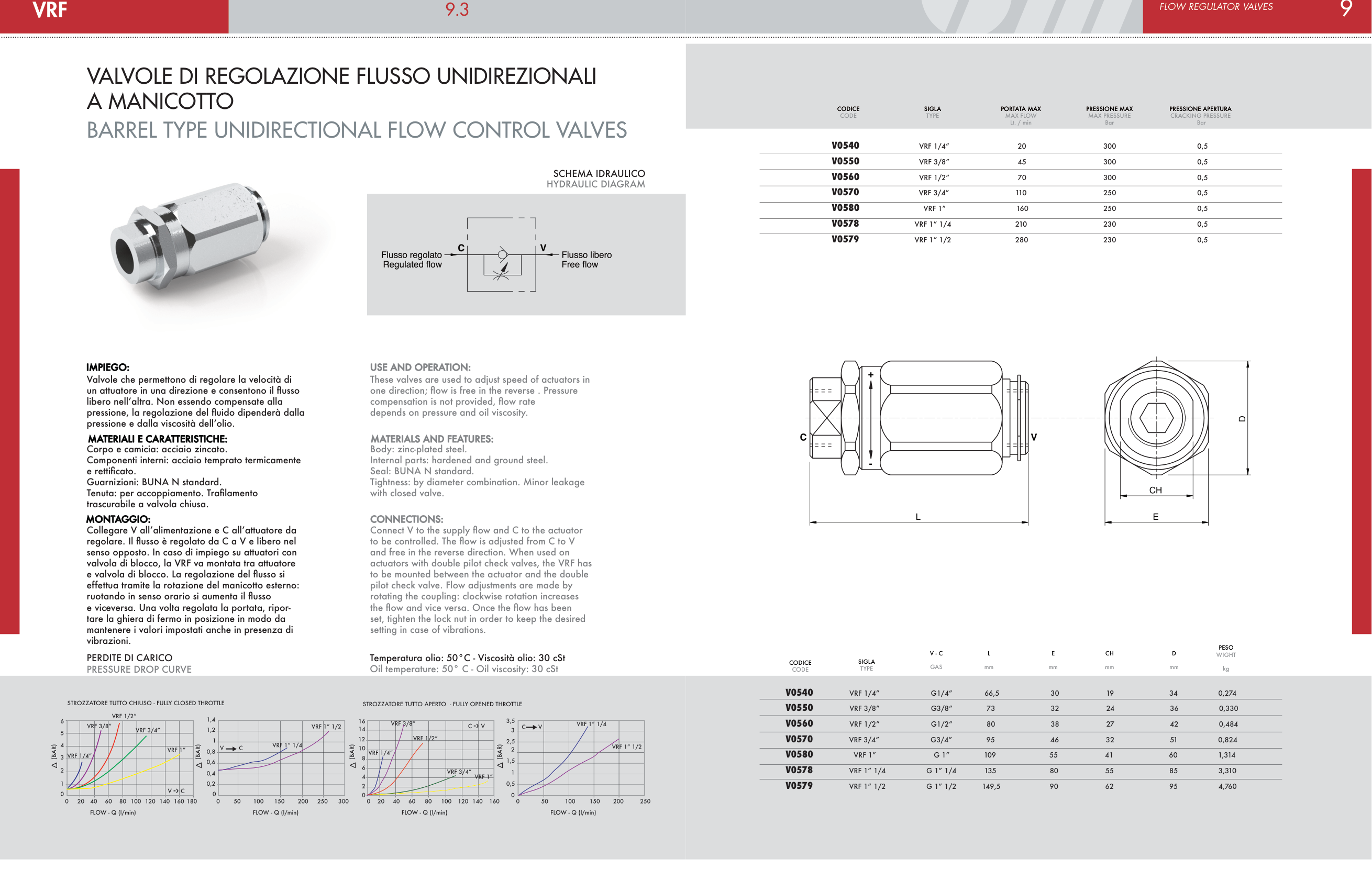

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Чим VRF відрізняється від простого зворотного клапана VU?
VRF — дросель з паралельним зворотним клапаном: у напрямку C→V регулюється витрата (через дросель), у напрямку V→C — вільний потік (через зворотний клапан). VU — лише зворотний клапан без регулювання витрати.
Чи компенсоване регулювання за тиском?
Ні. VRF — некомпенсована дросельна заслінка: при зміні системного тиску або в'язкості мастила витрата буде дрейфувати. Для прецизійного регулювання потрібен компенсований регулятор (наприклад серії FCV / RPC).
Як правильно встановити VRF на гідроциліндр із гідрозамком?
VRF монтується між циліндром і гідрозамком (на лінії циліндра, до замка). Якщо встановити з протилежного боку гідрозамка, при відкритті замка виконавчий механізм буде рухатися неконтрольовано до фактичного спрацювання дроселя.
Чи можна замкнути дросель повністю?
Так, але при повністю закритому дроселі залишається незначне перетікання (ущільнення дросельної пари — за посадкою). Для повного блокування потоку використовуйте окремий запірний клапан.
Яка робоча температура та мастила?
Рекомендована температура 50 °C, в'язкість 30 сСт. Сумісне з мінеральним гідравлічним мастилом класів HL, HLP, HM. Ущільнення NBR (BUNA-N) — робочий діапазон -20…+80 °C.
