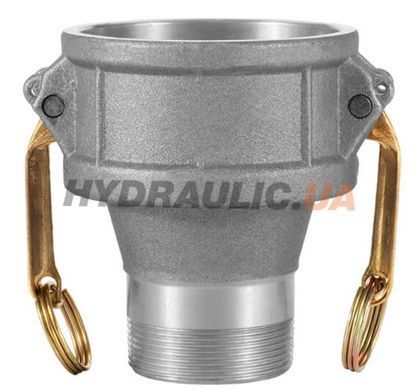

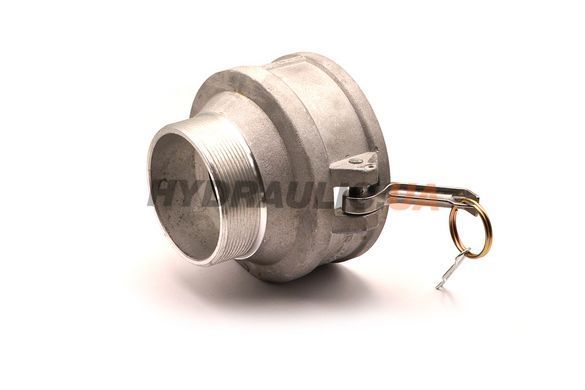

Це двоскладовий камлок-перехідник: одна деталь, на якій з двох боків стоять різні приєднання. Він заміняє дві муфти й з’єднувальний ніпель між ними — менше стиків, менше місць, де може потекти.
Що з якого боку
| Бік 1 | D 3″ — розетка з внутрішньою різьбою |
| Бік 2 | B 4″ — розетка з зовнішньою різьбою |
| Різьба | зовнішня 4″ |
| Стандарт | EN 14420-7 (DIN 2828) |
| Робочий тиск | 7 бар |
| Матеріал | алюміній |
🔴 Це перехід між розмірами: 3″ → 4″. Робочий тиск такого з’єднання рахується за меншим із двох боків — ланцюг не міцніший за свою слабку ланку. У характеристиці вказано вже перераховане значення.
Розміри

Розетка × зовнішня різьба. Таблиця — усі типорозміри ряду (4 шт.). Сторони вказані за назвою позиції; Ø — зовнішні діаметри з'єднань за EN 14420-7, мм.
| Розмір | Бік 1 | Ø бік 1, мм | Бік 2 | Ø бік 2, мм | L, мм (орієнтовно) | Ø D, мм (орієнтовно) | Артикул |
|---|---|---|---|---|---|---|---|
| 2″ × 3″ | розетка D200 (2″) | 63,8 | зовнішня різьба G 3″ (BSPP) | — | 126 | 76 | EE50363248 |
| 3″ × 2″ | розетка D300 (3″) | 92,2 | зовнішня різьба G 2″ (BSPP) | — | 121 | 105 | EE50364832 |
| 3″ × 4″ | розетка D300 (3″) | 92,2 | зовнішня різьба G 4″ (BSPP) | — | 147 | 105 | EE50364864 |
| 4″ × 3″ | розетка D400 (4″) | 120,2 | зовнішня різьба G 3″ (BSPP) | — | 156 | 136 | EE50366448 |
Розміри орієнтовні. L — загальна довжина, Ø D — зовнішній обід розетки без важелів (лише там, де є розетка): ці цифри взято з каталогів виробників-аналогів і перераховано в мм, це не обмір наших виробів. Перед замовленням звіряйте з паспортом виробника.
Де працюють ці розміри
3″. Три дюйми — другий за ходовістю розмір. Зливні рукави цистерн, бензовози, зрошувальні магістралі, подача бетонної суміші, промислові перекачувальні насоси.
4″. Чотири дюйми — розмір нижнього зливу цистерн, великих зрошувальних магістралей, мулових і шламових ліній. На цьому розмірі вага вже помітна, тому беруть здебільшого алюміній.
Цей перехідник зшиває дві різні лінії в одну без проміжних муфт — менше стиків, менше місць, де може потекти.
З чим стикується кожен бік
| Бік | Це половина | Приймає типи |
|---|---|---|
| D 3″ | розетка | A, E, F, DP того самого розміру |
| B 4″ | розетка | A, E, F, DP того самого розміру |
Інші перехідники родини BR
| Артикул | Бік 1 | Бік 2 |
|---|---|---|
| EE50363248 | D 2″ | B 3″ |
| EE50364832 | D 3″ | B 2″ |
| EE50366448 | D 4″ | B 3″ |
Усі перехідники камлок — у розділі Перехідники камлок.
