Це двоскладовий камлок-перехідник: одна деталь, на якій з двох боків стоять різні приєднання. Він заміняє дві муфти й з’єднувальний ніпель між ними — менше стиків, менше місць, де може потекти.
Що з якого боку
| Бік 1 | D 3″ — розетка з внутрішньою різьбою |
| Бік 2 | A 2″ — ніпель (кулачковий штуцер) |
| Стандарт | EN 14420-7 (DIN 2828) |
| Робочий тиск | 9 бар |
| Матеріал | алюміній |
🔴 Це перехід між розмірами: 3″ → 2″. Робочий тиск такого з’єднання рахується за меншим із двох боків — ланцюг не міцніший за свою слабку ланку. У характеристиці вказано вже перераховане значення.
Розміри

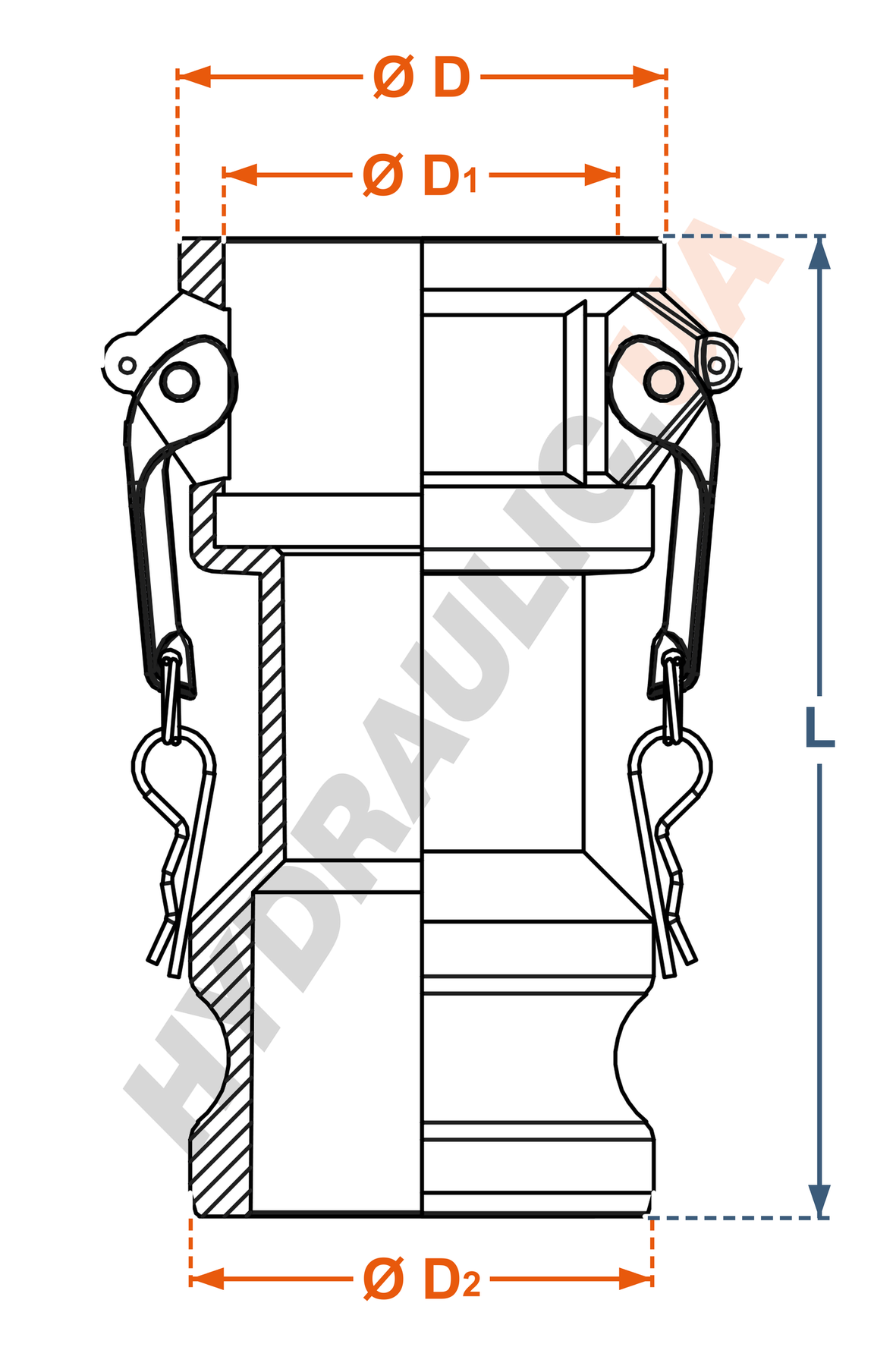

Розетка × ніпель. Таблиця — усі типорозміри ряду (10 шт.). Сторони вказані за назвою позиції; Ø — зовнішні діаметри з'єднань за EN 14420-7, мм.
| Розмір | Бік 1 | Ø бік 1, мм | Бік 2 | Ø бік 2, мм | L, мм (орієнтовно) | Ø D, мм (орієнтовно) | Артикул |
|---|---|---|---|---|---|---|---|
| 2″ × 1 1/2″ | розетка D200 (2″) | 63,8 | ніпель A150 (1 1/2″) | 53,5 | 130 | 76 | EE50322432 |
| 2″ × 3″ | розетка D200 (2″) | 63,8 | ніпель A300 (3″) | 91,5 | 144 | 76 | EE50324832 |
| 2″ × 4″ | розетка D200 (2″) | 63,8 | ніпель A400 (4″) | 119,5 | 144 | 76 | EE50326432 |
| 2 1/2″ × 2″ | розетка D250 (2 1/2″) | 76,5 | ніпель A200 (2″) | 63,0 | — | — | EE50323240 |
| 3″ × 1 1/2″ | розетка D300 (3″) | 92,2 | ніпель A150 (1 1/2″) | 53,5 | 145 | 106 | EE50322448 |
| 3″ × 2″ | розетка D300 (3″) | 92,2 | ніпель A200 (2″) | 63,0 | 152 | 106 | EE50323248 |
| 3″ × 4″ | розетка D300 (3″) | 92,2 | ніпель A400 (4″) | 119,5 | 162 | 105 | EE50326448 |
| 4″ × 2″ | розетка D400 (4″) | 120,2 | ніпель A200 (2″) | 63,0 | 155 | 136 | EE50323264 |
| 4″ × 3″ | розетка D400 (4″) | 120,2 | ніпель A300 (3″) | 91,5 | 163 | 136 | EE50324864 |
| 6″ × 4″ | розетка D600 (6″) | 176,5 | ніпель A400 (4″) | 119,5 | 139 | 193 | EE50326496 |
Розміри орієнтовні. L — загальна довжина, Ø D — зовнішній обід розетки без важелів (лише там, де є розетка): ці цифри взято з каталогів виробників-аналогів і перераховано в мм, це не обмір наших виробів. Перед замовленням звіряйте з паспортом виробника.
Де працюють ці розміри
3″. Три дюйми — другий за ходовістю розмір. Зливні рукави цистерн, бензовози, зрошувальні магістралі, подача бетонної суміші, промислові перекачувальні насоси.
2″. 🔴 Два дюйми — найходовіший розмір камлока. Це стандарт бензовозів, паливних мінізаправок, зрошувальних магістралей, ліній AdBlue, пивоварень і харчових виробництв. Якщо ви не знаєте, який розмір у вас, найімовірніше це 2″.
Цей перехідник зшиває дві різні лінії в одну без проміжних муфт — менше стиків, менше місць, де може потекти.
З чим стикується кожен бік
| Бік | Це половина | Приймає типи |
|---|---|---|
| D 3″ | розетка | A, E, F, DP того самого розміру |
| A 2″ | штекер | B, C, D, DC того самого розміру |
Інші перехідники родини DA
| Артикул | Бік 1 | Бік 2 |
|---|---|---|
| EE50322432 | D 2″ | A 1 1/2″ |
| EE50322448 | D 3″ | A 1 1/2″ |
| EE50323240 | D 2 1/2″ | A 2″ |
| EE50323264 | D 4″ | A 2″ |
| EE50324832 | D 2″ | A 3″ |
| EE50324864 | D 4″ | A 3″ |
| EE50326432 | D 2″ | A 4″ |
| EE50326448 | D 3″ | A 4″ |
| EE50326496 | D 6″ | A 4″ |
