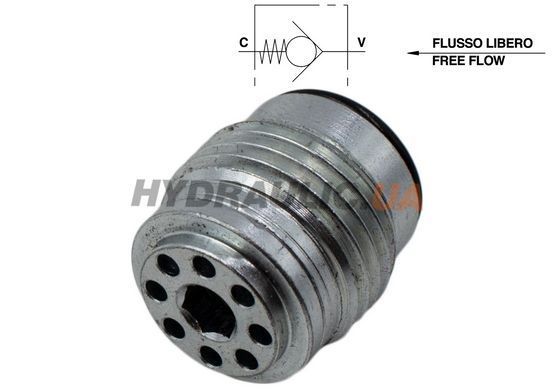

Зворотній клапан ввертний VUI
Використання та експлуатація
У зворотних клапанах потік вільний в одному напрямку і перекритий у зворотному. Невеликі розміри та конфігурація вставки роблять ці клапани ідеальними для встановлення в спеціально розроблену гідравлічну інтегровану схему.
Підключення
Закрутіть вентиль, враховуючи, що потік від V до C є вільним.
Для отримання повної технічної інформації, скачайте ПДФ файл.
| Код | Модель | Пропускна спроможність, л/хв | Приєднувальна різьба | Тиск відкриття, Бар | Макс. робочий тиск, Бар | ØD, мм | ØD1, мм | ØD2, мм | CH1, мм | CH2, мм | L, мм | L1, мм | L2, мм | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V0591 | VUI 1/4” | 20 | 1/4" | 0,5 | 350 | 11,3 | 6,5 | 1,25 | 3 | 3 | 17 | 6 | 5,5 | 0,104 |
| V0601 | VUI 3/8” | 30 | 3/8" | 0,5 | 350 | 14,8 | 8 | 2 | 4 | 3 | 18,5 | 7,5 | 5,5 | 0,184 |
| V0611 | VUI 1/2” | 50 | 1/2" | 0,5 | 350 | 18,5 | 10,5 | 2,25 | 6 | 5 | 22,5 | 8,5 | 7 | 0,322 |
| V0621 | VUI 3/4” | 80 | 3/4" | 0,5 | 350 | 24 | 14 | 3 | 8 | 8 | 28,5 | 13,5 | 7,5 | 0,492 |
Який гідроклапан потрібен під конкретну задачу і яких помилок уникнути при виборі — у статті Типи та види гідравлічних клапанів.
