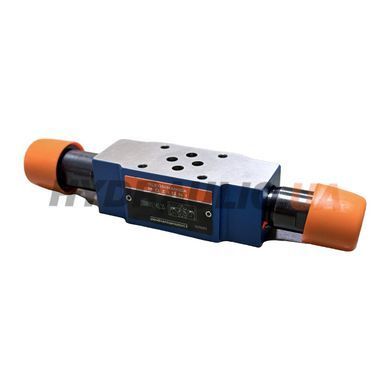

Z2DB6VD2-40-315 — модульний (стиковий) запобіжний клапан Mozioni типорозміру Ду 6, стикова площина ISO 4401-03 (CETOP 3). Ставиться «сендвічем» між монтажною плитою і гідророзподільником: лінії P, T, A, B проходять крізь корпус наскрізь, а сам клапан врізається в ту лінію, що задана схемою — два запобіжні клапани — у лініях A і B з перехресним скиданням. Тиск налаштування 315 бар (31.5 МПа), пропускна здатність до 60 л/хв.
Розшифровка коду Z2DB6VD2-40-315
| Z2DB | модульний запобіжний клапан, здвоєний |
| 6 | типорозмір Ду 6 |
| VD | два запобіжні клапани — у лініях A і B з перехресним скиданням |
| 2 | регулювальний гвинт під захисним ковпачком |
| 40 | серія 40 |
| 315 | тиск налаштування 315 бар (31.5 МПа) |
Гідравлічна схема

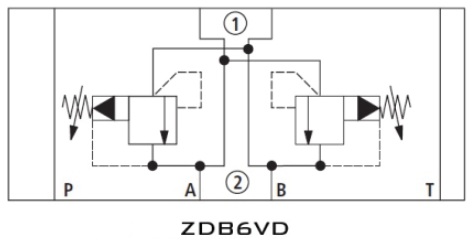

Схема VD з паспорта ZDB6: цифра 1 — бік апарата, цифра 2 — бік плити. Саме вона відрізняє це виконання від решти серії.
Технічні характеристики
| Типорозмір | Ду 6 · ISO 4401-03 (CETOP 3) |
| Тип | запобіжний клапан прямої дії модульного (стикового) монтажу |
| Схема | два запобіжні клапани — у лініях A і B з перехресним скиданням |
| Тиск налаштування | 315 бар (31.5 МПа) |
| Робочий тиск | 31,5 МПа (315 бар) |
| Максимальна витрата | 60 л/хв |
| Стикова площина | ISO 4401-03 (CETOP 3) |
| Отвори площини | 4 отвори Ø7 (P, T, A, B) і 4 різьби M5 глибиною 10 мм |
| Габарит площини | 64 × 44 мм |
| Довжина корпусу | 213 мм |
| Маса | 1,9 кг |
| Температура робочої рідини | −20…+70 °C |
| Корпус | лиття, фосфатоване покриття |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |
Габаритне креслення

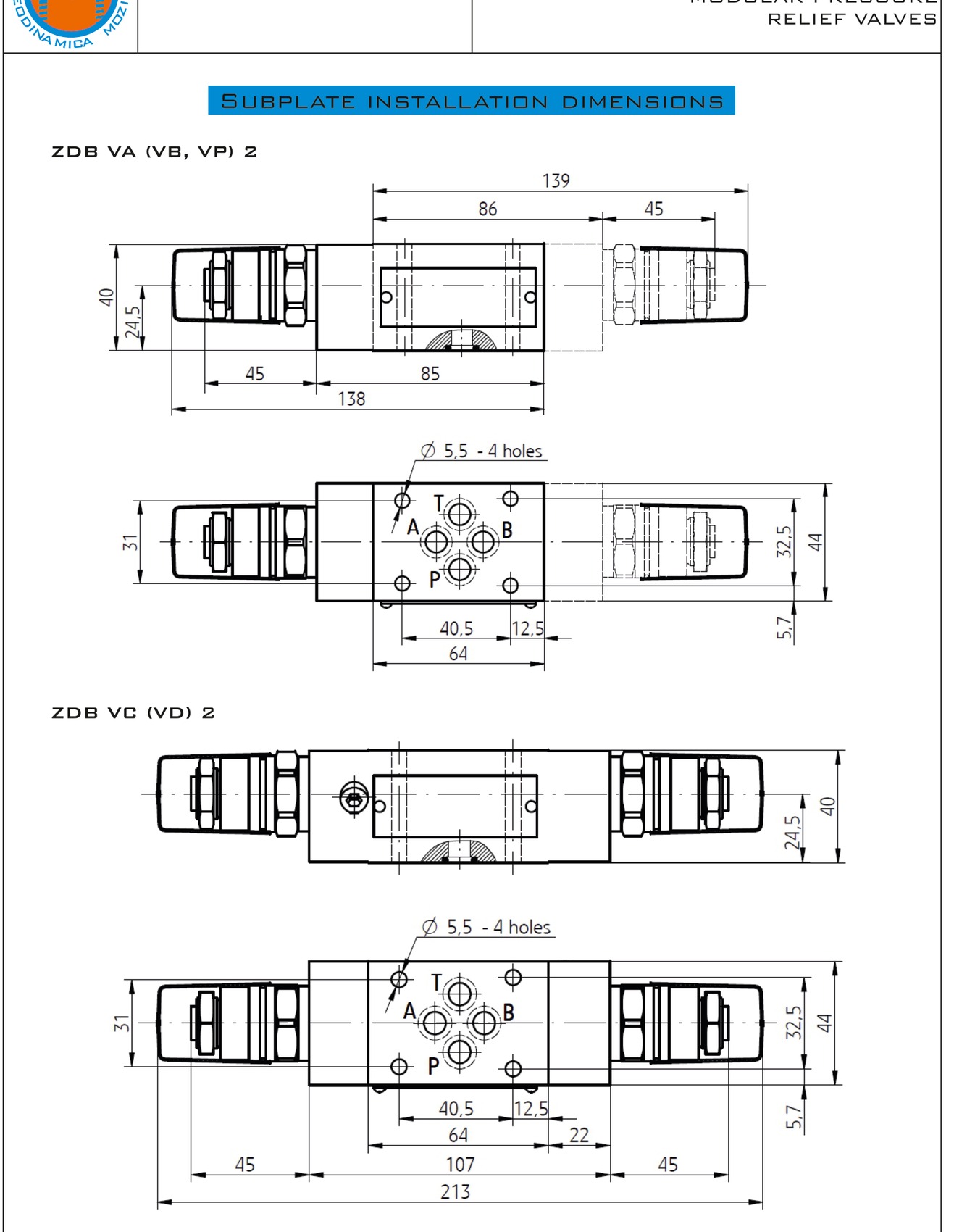

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що дає ця комплектація
- Стикова площина ISO 4401-03 (CETOP 3) — клапан стає в набір між плитою і розподільником без переробки трубопроводів
- Тиск налаштування 315 бар (31.5 МПа) з ряду ступенів серії
- Пропускна здатність до 60 л/хв
- Здвоєне виконання: два незалежні клапани в лініях A і B — по одному на кожен бік гідроциліндра
Де застосовується
Багатосекційні блоки плитного монтажу, гідростанції верстатів і пресів, приводи підіймальних механізмів — там, де тиск треба обмежити в окремій лінії секції, а не на всьому насосі.
Куди ставиться цей клапан?
Між монтажною плитою і гідророзподільником Ду 6 зі стиковою площиною ISO 4401-03 (CETOP 3) — лінії P, T, A, B проходять крізь клапан наскрізь.
На який тиск налаштований Z2DB6VD2-40-315?
315 бар (31.5 МПа). Робочий тиск серії — 31,5 МПа (315 бар).
Скільки рідини пропускає клапан?
До 60 л/хв — паспортна межа для Ду 6.
Скільки важить і яка довжина корпусу?
1,9 кг, довжина 213 мм.
