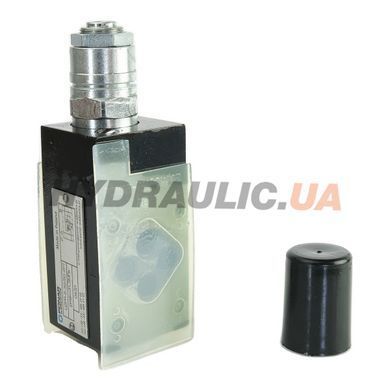

Запобіжний клапан модульного монтажу UZPR6-32/100-2PT виробництва Ponar Wadowice S.A. (Польща) — модульний запобіжний клапан серії UZPR типорозміру NG6 (ISO 4401-03) для захисту напірної лінії P. Встановлюється між гідророзподільником і монтажною плитою. Максимальний тиск налаштування 100 bar, витрата до 60 л/хв. Захист магістральної лінії живлення на рівні секції розподільника.
Розшифровка артикулу UZPR6-32/100-2PT
| UZPR | Запобіжний клапан модульного монтажу серії ABO |
| 6 | Типорозмір NG6 (ISO 4401-03) |
| 32 | Максимальний тиск системи 320 bar (серія 32) |
| 100 | Тиск налаштування клапана 100 bar |
| 2PT | Канал P→T (захист напірної лінії) |
Технічні характеристики
| Виробник | Ponar Wadowice S.A., Польща |
| Артикул виробника | UZPR6-32/100-2PT |
| Типорозмір | NG6 / ISO 4401-03 |
| Тип клапана | Запобіжний модульний, канал P→T |
| Максимальний тиск налаштування | 100 bar |
| Максимальна витрата | 60 л/хв |
| Монтаж | Стиковий (модульний) між плитою та розподільником ISO 4401-03 |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +70°C |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Призначення та сумісність
Клапан UZPR6-32/100-2PT захищає напірну лінію P гідророзподільника NG6 — обмежує тиск живлення конкретної секції незалежно від системного запобіжного клапана. Монтується між розподільником і монтажною плитою. Дозволяє задати різні максимальні тиски для різних секцій багатосекційного блоку.
Переваги
- Захист лінії P — обмеження тиску живлення на рівні окремої секції розподільника
- 100 bar — захист від перевищення тиску живлення конкретної секції
- Незалежне налаштування тиску для кожної секції багатосекційного блоку
- Польське виробництво Ponar Wadowice — надійність у промислових застосуваннях
- ISO 4401-03 — сумісність з усіма розподільниками та субплитами NG6
Типове застосування
Обмеження тиску живлення конкретної секції у багатосекційних гідравлічних блоках, захист низькотискових приводів підключених до блоку з більш високим системним тиском, промислові гідростанції де різні споживачі мають різний максимальний тиск, системи де окремі функції вимагають обмеженого тиску з міркувань безпеки.
У чому різниця між клапанами UZPR-2PT і UZPR-2AT/BT?
UZPR-2PT захищає напірну лінію P — обмежує тиск живлення секції. UZPR-2AT і 2BT захищають робочі лінії A/B від зовнішніх навантажень (реакція навантаження). Це різні функції: PT — для обмеження системного тиску секції, AT/BT — для захисту від зворотнього тиску з боку виконавчого механізму.
Чим UZPR-2PT відрізняється від звичайного запобіжного клапана гідростанції?
Запобіжний клапан гідростанції захищає всю систему від одного тиску. UZPR-2PT дозволяє задати менший тиск для конкретної секції — наприклад, в системі з системним тиском 200 bar для однієї секції можна встановити захист 100 bar через UZPR-2PT. Це корисно коли один споживач в системі розрахований на менший тиск.
Чи впливає UZPR-2PT на роботу клапанів UZPR-2AT/BT тієї самої секції?
Так, але лише в частині тиску живлення. Якщо UZPR-2PT обмежує тиск P до 100 bar, то і тиск у каналах A/B не може перевищити 100 bar (обмежений лінією P). Клапани AT/BT тієї ж секції налаштовані на той самий або менший тиск для захисту від зовнішніх навантажень.
Чи потрібна окрема субплита для встановлення?
Так, клапан кріпиться на стандартну субплиту ISO 4401-03 (NG6). Підходять субплити Ponar, Rexroth, Atos, Duplomatic однакового типорозміру.
