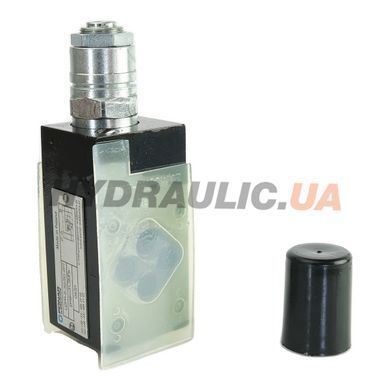

Запобіжний клапан модульного монтажу UZPR-6-42/50-2ATBT виробництва Ponar Wadowice S.A. (Польща) — двоканальний модульний запобіжний клапан серії UZPR типорозміру NG6 (ISO 4401-03) для захисту каналів A і B одночасно. Встановлюється між гідророзподільником і монтажною плитою. Максимальний тиск налаштування 50 bar, витрата до 60 л/хв. Серія 42 — виконання для підвищеного тиску системи (420 bar).
Розшифровка артикулу UZPR-6-42/50-2ATBT
| UZPR | Запобіжний клапан модульного монтажу серії ABO |
| 6 | Типорозмір NG6 (ISO 4401-03) |
| 42 | Максимальний тиск системи 420 bar (серія 42) |
| 50 | Тиск налаштування клапана 50 bar |
| 2ATBT | Канали A→T і B→T (захист обох робочих ліній) |
Технічні характеристики
| Виробник | Ponar Wadowice S.A., Польща |
| Артикул виробника | UZPR-6-42/50-2ATBT |
| Типорозмір | NG6 / ISO 4401-03 |
| Тип клапана | Запобіжний модульний двоканальний, A→T + B→T |
| Максимальний тиск налаштування | 50 bar |
| Максимальна витрата | 60 л/хв |
| Монтаж | Стиковий (модульний) між плитою та розподільником ISO 4401-03 |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +70°C |
| Гарантія | 12 міс |

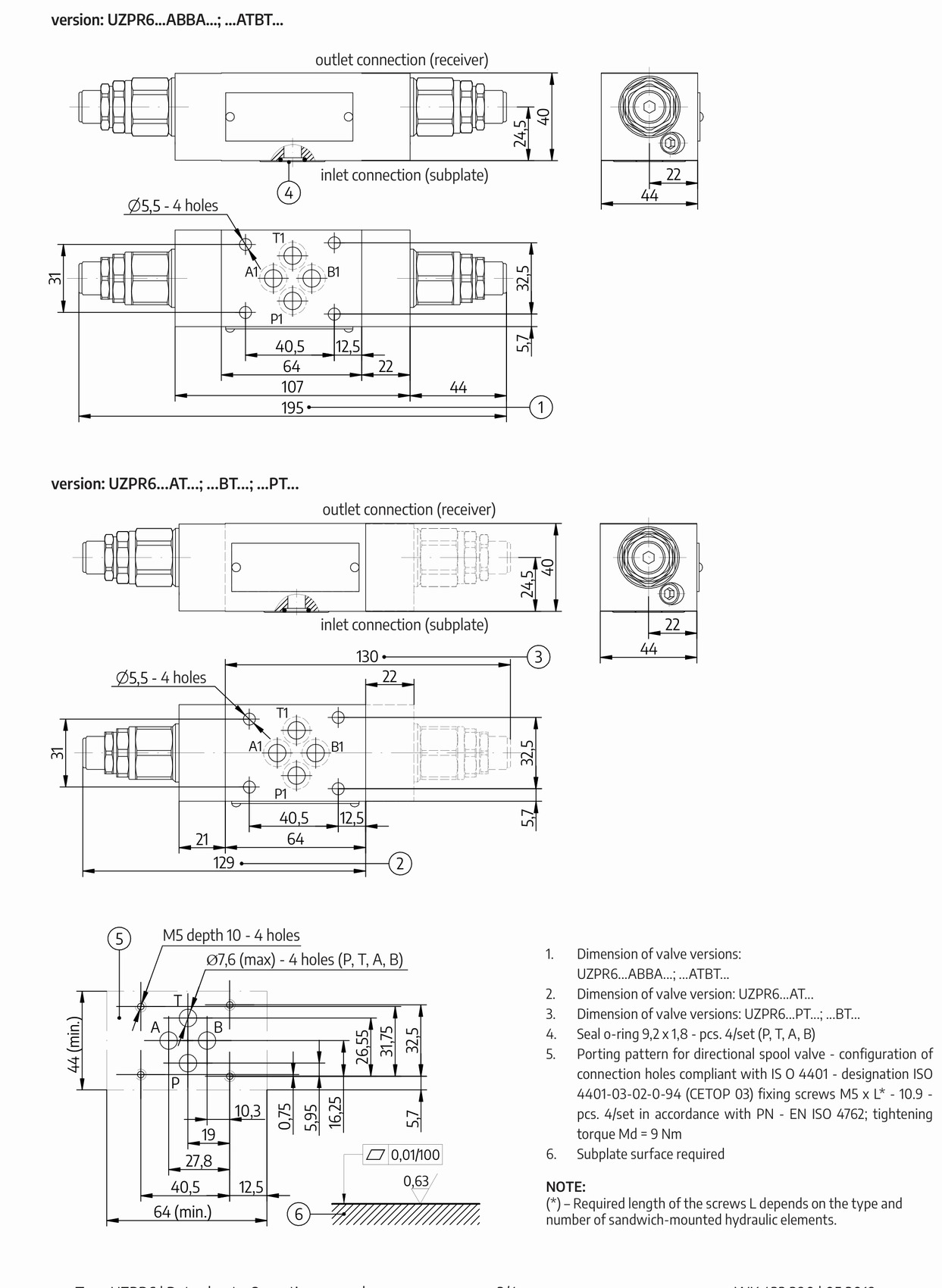

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Призначення та сумісність
Клапан UZPR-6-42/50-2ATBT захищає обидва виконавчих органи підключених до портів A і B гідророзподільника NG6. Серія 42 розрахована на системний тиск до 420 bar — для застосувань де системний тиск значно перевищує захисний тиск 50 bar. Сумісний з усіма розподільниками NG6 стандарту ISO 4401-03.
Переваги
- Двоканальне виконання ATBT — одним модулем захищаються обидва канали A і B
- Серія 42 — розрахована на системний тиск до 420 bar
- 50 bar налаштування — для низькотискових виконавчих механізмів у системах з високим системним тиском
- Компактне рішення: один модуль замість двох окремих клапанів AT і BT
- Польське виробництво Ponar Wadowice — надійність у промислових застосуваннях
Типове застосування
Захист обох робочих ліній у пневмогідравлічних системах з низьким виконавчим тиском, гідравліка затискних механізмів і фіксаторів (50 bar = типовий тиск утримання), захист у системах де різні виконавчі органи мають різні максимальні тиски, промислові гідростанції з кількома окремими функціями.
Чому для виконання ATBT з 50 bar обрана серія 42 (а не 32)?
Серія 42 розрахована на максимальний системний тиск 420 bar — це означає що клапан витримує тиск системи навіть якщо налаштований на 50 bar. У системах із системним тиском понад 320 bar необхідно використовувати серію 42. Серія 32 обмежена системним тиском 320 bar.
Чи однаковий тиск налаштування для каналів A і B у виконанні ATBT?
Так, обидва клапани в модулі ATBT мають однакове налаштування (50 bar). Якщо потрібні різні тиски для каналів A і B — встановлюються два окремих модулі: UZPR-2AT з одним тиском і UZPR-2BT з іншим.
Яка різниця між серіями 32 і 42 у Ponar UZPR?
Серія 32 — максимальний тиск системи до 320 bar. Серія 42 — до 420 bar. Якщо системний тиск вашої установки не перевищує 320 bar — підходять обидві серії. Для систем 320–420 bar — тільки серія 42. Тиск налаштування клапана (50/100/200/315 bar) не залежить від серії.
Чи потрібна окрема субплита для встановлення?
Так, клапан кріпиться на стандартну субплиту ISO 4401-03 (NG6). Підходять субплити Ponar, Rexroth, Atos, Duplomatic однакового типорозміру.
