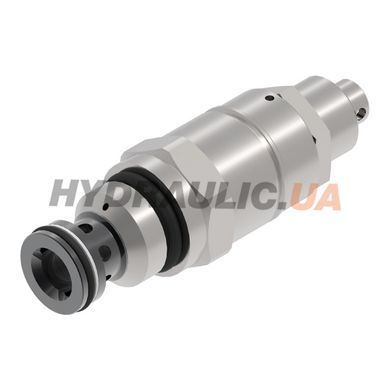

UZPS6/02-100-2 — картриджний запобіжний клапан непрямої дії Ponar WN6 для вкручування в блок під гніздо M22×1,5. Тиск лінії P діє на золотник основного ступеня і через жиклер — на конус пілотного клапана; коли тиск перевищує налаштування пружини, пілот відкривається, на жиклері виникає перепад, і золотник з'єднує P із T. Налаштування — до 10 МПа (100 бар) установчим гвинтом із внутрішнім шестигранником під ковпачком.
Код у форматі карти виробника WK 492 860 (редакція 04.2000): тоді тип приєднання в коді не позначався, гніздо одне — M22×1,5. Межі за картою: тиск 29 МПа на титулі (у таблиці — 30 МПа), витрата 60 л/хв на титулі (у таблиці — до 100 л/хв).
Розшифровка коду UZPS6/02-100-2
- UZPS — запобіжний клапан непрямої дії картриджного типу
- 6 — умовний розмір WN6
- 02 — серія 02 з ряду 00…09; приєднувальні та монтажні розміри незмінні
- 100 — налаштування до 10 МПа (100 бар)
- 2 — елемент налаштування — установчий гвинт із внутрішнім шестигранником
Технічні характеристики
| Тип | Клапан запобіжний картриджний, непрямої дії |
| Умовний прохід | WN6 |
| Приєднання | гніздо M22×1,5, момент затягування 80 Н·м |
| Діапазон налаштування | до 10 МПа (100 бар) |
| Максимальний робочий тиск | 29 МПа (у таблиці паспорта — 30 МПа) |
| Максимальна витрата | 60 л/хв (у таблиці паспорта — до 100 л/хв) |
| Габарити | довжина 82 мм, ковпачок Ø30 мм, під ключ 27 мм |
| Робоча рідина | мінеральна олива |
| Номінальна в'язкість | 37 мм²/с за 55 °C |
| Діапазон в'язкості | 2,8…380 мм²/с |
| Температура рідини (у баку) | −30…+70 °C (оптимально 40…55 °C) |
| Фільтрація | до 16 мкм (рекомендовано 10 мкм) |
| Ущільнення | кільця 18×2,65; 15,6×1,8; 15×2 |
| Маса | 0,2 кг |
| Серія | 02 |
| Виробник | PONAR Wadowice |
| Країна виробництва | Польща |

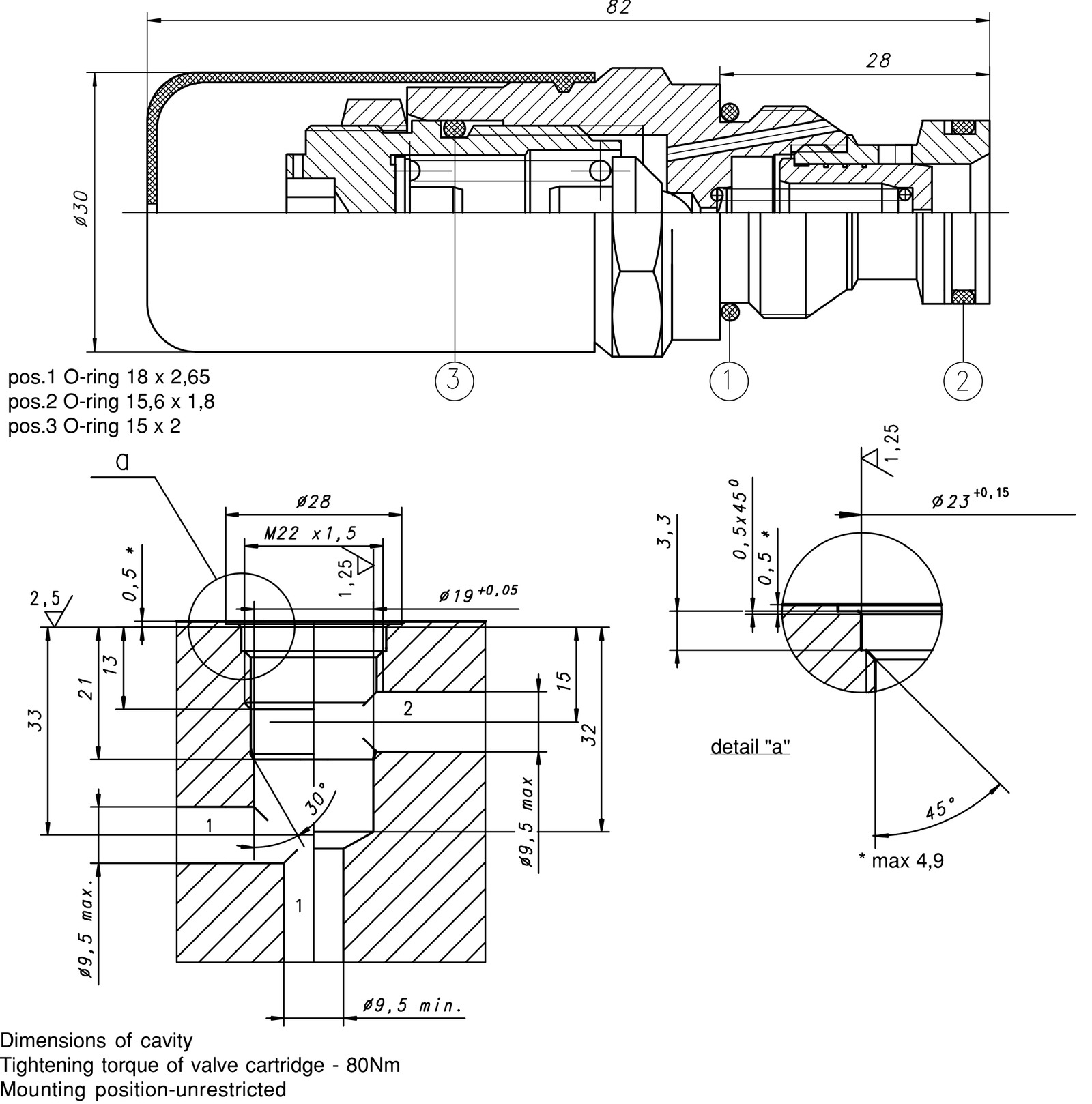

Габаритне креслення
Габаритні та приєднувальні розміри за паспортом виробника. PDF у вкладці «Файли».
Що дає це виконання
- Картридж під стандартне гніздо M22×1,5 — ставиться в блок без окремого корпусу
- Непряма дія: стабільний тиск налаштування в широкому діапазоні витрат
- Налаштування до 10 МПа одним гвинтом під захисним ковпачком
- Маса 0,2 кг, монтаж у будь-якому положенні
Де застосовується
Гідроблоки й моноблоки, де запобіжний клапан вкручується в корпус: обмеження тиску в гідросистемі або в її частині. Той самий картридж Ponar стоїть у модульних запобіжних клапанах UZPR.
FAQ
Під яке гніздо клапан?
Під гніздо M22×1,5; розміри гнізда (глибини 13, 21, 33 мм, Ø19, Ø28) — на кресленні. Момент затягування картриджа — 80 Н·м.
Чому в коді немає M1?
У редакції карти 2000 року тип приєднання в коді не позначався — гніздо було одне, M22×1,5. У пізніших редакціях ту саму різьбу позначають M1.
Який діапазон налаштування?
До 10 МПа (100 бар) — код 100. У серії були також налаштування до 5, 20 і 29 МПа.
Які ущільнення входять?
Кільця 18×2,65, 15,6×1,8 і 15×2 — у комплекті картриджа.
