DBDS10-P-10-100 — запобіжний клапан прямої дії Mozioni типорозміру Ду 10, монтаж на плиту. Пружина діє просто на запірний елемент, без пілотного ступеня: клапан відкривається щойно тиск перевищує затяжку, і так само швидко закривається. Тиск налаштування 100 бар (10 МПа), пропускна здатність до 120 л/хв, робочий тиск серії 31,5 МПа, максимальний — 40 МПа (400 бар).
Розшифровка коду DBDS10-P-10-100
| DBD | запобіжний клапан прямої дії |
| S | регулювальний гвинт під захисним ковпачком |
| 10 | типорозмір Ду 10 |
| P | монтаж на плиту |
| 10 | серія 10 |
| 100 | тиск налаштування 100 бар (10 МПа) |
Гідравлічна схема
Схема клапана прямої дії з паспорта DBD: лінія P — запірний елемент із пружиною — злив у T, керування внутрішнє.
Технічні характеристики
| Типорозмір | Ду 10 |
| Тип | запобіжний клапан прямої дії |
| Виконання | монтаж на плиту |
| Тиск налаштування | 100 бар (10 МПа) |
| Робочий тиск | 31,5 МПа (315 бар) |
| Максимальний тиск | 40 МПа (400 бар) |
| Максимальна витрата | 120 л/хв |
| Температура робочої рідини | −20…+70 °C |
| Тонкість фільтрації | 25 мкм |
| Маса | 3,7 кг |
| Корпус | лиття, фосфатоване покриття |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |

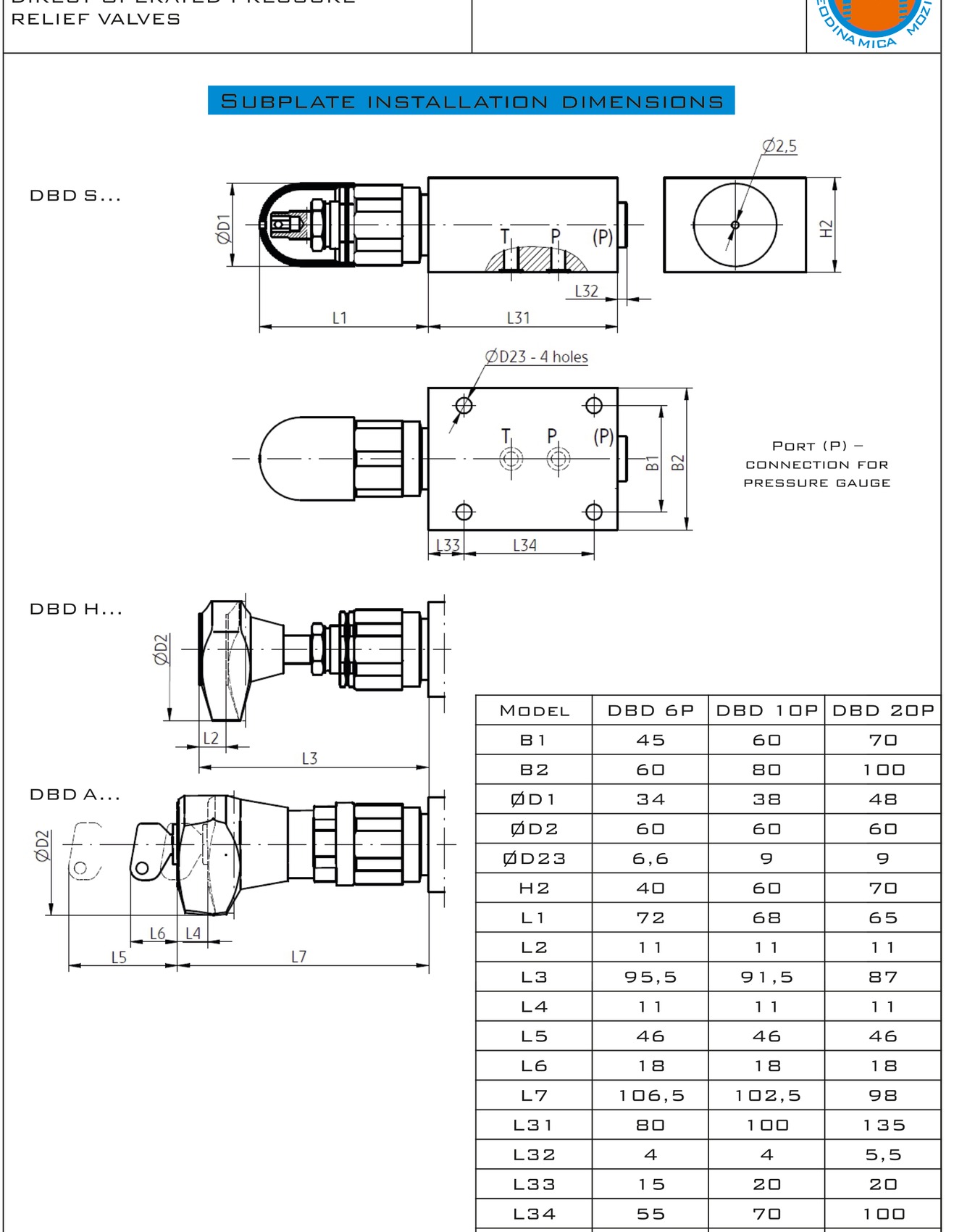

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що дає ця комплектація
- Пряма дія — відклик без затримки пілотного ступеня, налаштування тримається стабільно й на малих витратах
- Тиск налаштування 100 бар (10 МПа) з ряду ступенів паспорта
- Максимальний тиск 40 МПа (400 бар) — запас над робочими 31,5 МПа
- Монтаж на плиту з окремим отвором під манометр
Де застосовується
Запобіжний контур гідростанцій і насосних груп, обмеження тиску окремої гілки, лінія керування пілотних апаратів, захист гідроциліндрів і гідромоторів від перевантаження.
На який тиск налаштований DBDS10-P-10-100?
100 бар (10 МПа). Робочий тиск серії — 31,5 МПа, максимальний — 40 МПа.
Скільки рідини пропускає клапан?
До 120 л/хв для Ду 10. Паспортні межі серії: Ду 6 — 50, Ду 10 — 120, Ду 20 — 250 л/хв.
Що означає буква P в коді?
Монтаж на плиту зі стиковою площиною й окремим отвором під манометр.
Яка робоча температура рідини?
−20…+70 °C, тонкість фільтрації 25 мкм.
