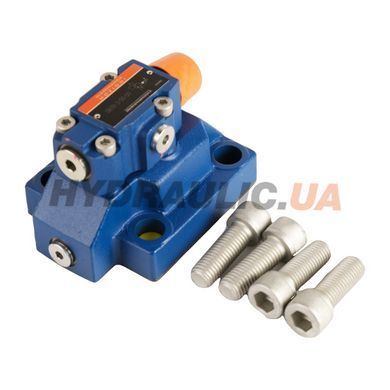

DB30-2-50-50 — клапан запобіжний пілотний Mozioni типорозміру Ду 30. Клапан складається з головного ступеня із золотниковим картриджем і пілотного ступеня з елементами налаштування: тиск каналу P діє на головний золотник, а через дроселі керування — на кульку пілота; щойно тиск перевищує затяжку пружини, кулька відкривається і головний золотник з'єднує P з T. Максимальний тиск налаштування 50 бар (5 МПа), пропускна здатність до 650 л/хв.
Розшифровка коду DB30-2-50-50
| DB | пілотний запобіжний клапан |
| 30 | типорозмір Ду 30 |
| 2 | регулювальний гвинт під захисним ковпачком |
| 50 | серія 50 |
| 50 | максимальний тиск налаштування 50 бар (5 МПа) |
Гідравлічна схема
Схема цього виконання з таблиці схем паспорта DB&DBW: DB…/… — пілотний клапан, внутрішнє керування й внутрішній дренаж. Окремих портів X або Y у цьому артикулі немає — керування і дренаж внутрішні.
Технічні характеристики
| Типорозмір | Ду 30 |
| Тип | пілотний запобіжний клапан |
| Монтаж | плитний (стиковий) монтаж |
| Максимальний тиск налаштування | 50 бар (5 МПа) |
| Максимальна витрата | 650 л/хв |
| Робочий тиск у портах A, B, X, P | 350 бар |
| Робочий тиск у порту T | 315 бар |
| Максимальний протитиск у порту Y | 315 бар |
| Температура робочої рідини | −20…+80 °C |
| Тонкість фільтрації | 25 мкм |
| Корпус | лиття, фосфатоване покриття |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |

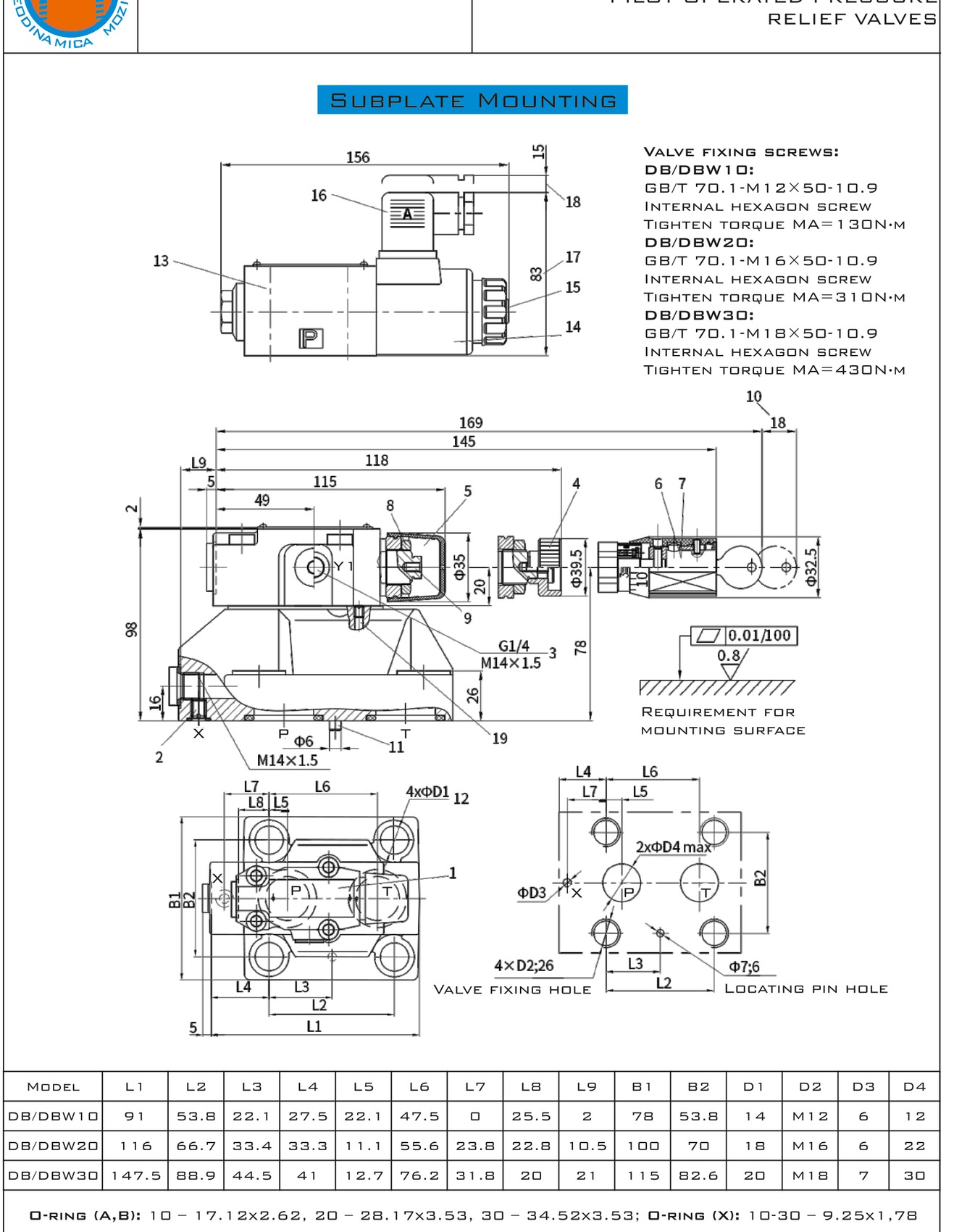

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що дає ця комплектація
- Пілотна схема: тиск тримається стабільно у всьому діапазоні витрати, перепад на головному золотнику малий
- Ступінь налаштування 50 бар (5 МПа) — пружина підібрана саме під цей діапазон
- Пропускна здатність до 650 л/хв без переходу на більший типорозмір
- Плитний монтаж — клапан стає на плиту або секцію блока без перехідників
Де застосовується
Гідростанції пресів, ливарних і формувальних машин, підіймальні механізми, гідроприводи будівельної та комунальної техніки — скрізь, де тиск насоса треба обмежити й утримати стабільним при змінній витраті.
Який максимальний тиск налаштування DB30-2-50-50?
50 бар (5 МПа). Робочий тиск у портах A, B, X, P — до 350 бар.
Скільки рідини пропускає клапан цього типорозміру?
До 650 л/хв — паспортна межа для Ду 30.
Чим DB відрізняється від DBW?
DB лише обмежує тиск. DBW має вбудований розподільник: напруга на котушці розвантажує насос до нуля, зняття напруги повертає налаштований тиск.
Чи потрібна окрема монтажна плита?
Так: виконання без літери G ставиться на плиту, приєднувальні розміри — на габаритному кресленні вище.
