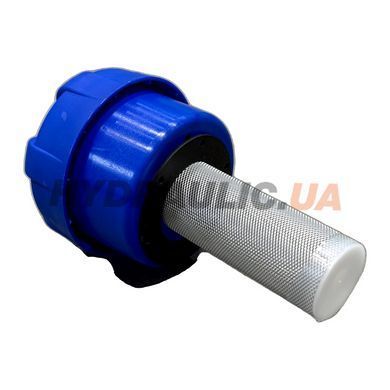

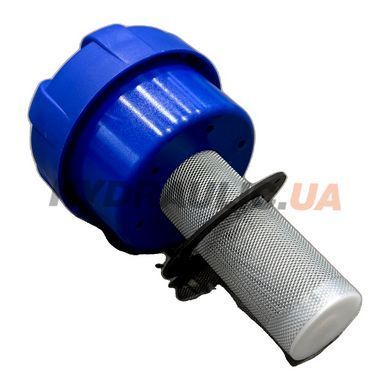

Заливна горловина TAP115 MPFiltri (артикул TAP1151FL10A1BP01) — нейлонова горловина з фільтром-сапуном тонкістю фільтрації 10 мкм та вбудованим індикатором забрудненості фільтроелемента. Пропускна здатність повітря — до 2000 л/хв при перепаді тиску 0,02 бар. Фланцеве з'єднання (F), монтажний діаметр 51 мм. Довжина кошика 120 мм (виконання Length 1).
Індикатор забрудненості спрацьовує при розрідженні −0,062 бар ±10% — сигналізує про необхідність заміни фільтроелемента. Скидання індикатора — ручне. Корпус, кришка та фланець з нейлону забезпечують стійкість до корозії та легку вагу конструкції (0,460 кг). Фільтроелемент — просочений папір 10 мкм. Ущільнення NBR, кошик із оцинкованої сталі.
| Артикул виробника | TAP1151FL10A1BP01 |
| Серія | TAP115 |
| Тонкість фільтрації | 10 мкм (просочений папір) |
| Пропускна здатність | 2000 л/хв при Δp 0,02 бар |
| Тип з'єднання | Фланцеве (F), D-51 мм |
| Ущільнення | NBR |
| Індикатор забрудненості | Так, −0,062 бар ±10%, ручне скидання |
| Довжина кошика | 120 мм (Length 1) |
| Матеріал корпусу | Нейлон |
| Вага | 0,460 кг |
| Виробник | MPFiltri, Італія |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії TAP115:
- Пропускна здатність 2000 л/хв — для баків великого об'єму з інтенсивним дихальним циклом
- Індикатор забрудненості −0,062 бар — своєчасне попередження про необхідність заміни фільтроелемента
- Нейлоновий корпус — стійкість до корозії, легка вага 0,460 кг
- Монтажний діаметр 51 мм — стандартний посадковий розмір
- Змінний фільтроелемент — обслуговування без зняття всієї горловини
Застосування:
Горловини TAP115 з індикатором забрудненості встановлюються на маслостанціях промислового обладнання з баками від 200 літрів: гідравлічні преси, екструдери, литтєві машини, випробувальні стенди. Індикатор особливо корисний на обладнанні з безперервним циклом роботи, де забруднення фільтра може призвести до розрідження в баку та кавітації насоса.
Як працює індикатор забрудненості?
Індикатор реагує на різницю тиску між атмосферою та внутрішнім простором бака. Коли фільтроелемент забруднюється і перепад досягає −0,062 бар ±10%, індикатор візуально сигналізує (зміна кольору або положення). Скидання — ручне, після заміни фільтроелемента.
Яка пропускна здатність горловини?
TAP115 Length 1 забезпечує повітряний потік до 2000 л/хв при перепаді тиску 0,02 бар. Для версії Length 2 пропускна здатність зростає до 2150 л/хв. Цього достатньо для баків об'ємом 500+ літрів з інтенсивним циклом роботи гідроциліндрів.
Який монтажний отвір потрібен?
Фланцеве з'єднання під стандартний отвір D-51 мм з кріпленням на гвинтах M5. Отвори у фланці розташовані на діаметрі 73 мм, кріпильні отвори бака — на діаметрі 51 мм.
Як замінити фільтроелемент?
Зняти кришку горловини, витягти забруднений фільтроелемент, встановити новий, закрити кришку та скинути індикатор. Артикул змінного елемента — замовляється за кодом TAP115 відповідно до таблиці запасних частин виробника.
