TRWE6-B0.8 — дросельна втулка з отвором Ø0,8 мм для гідророзподільників Oleodinamica Mozioni серії WE6 (CETOP 3). Втулка обмежує потік, що заходить в апарат, — тобто працює як постійний (нерегульований) дросель. Її ставлять, коли насос дає більше, ніж потрібно виконавчому механізму, або коли треба пригальмувати перемикання золотника й прибрати гідроудар.
Як це позначено у виробника
У паспорті WE6 втулка — не окремий виріб, а опція в коді замовлення: без літери апарат іде без втулки, B0.8 — з дроселем 0,8 мм, B1.0 — 1,0 мм, B1.2 — 1,2 мм. Наш артикул TRWE6-B0.8 — саме ця комплектуюча, замовлена окремо: для ремонту, для зміни характеристики вже встановленого апарата або як запас.

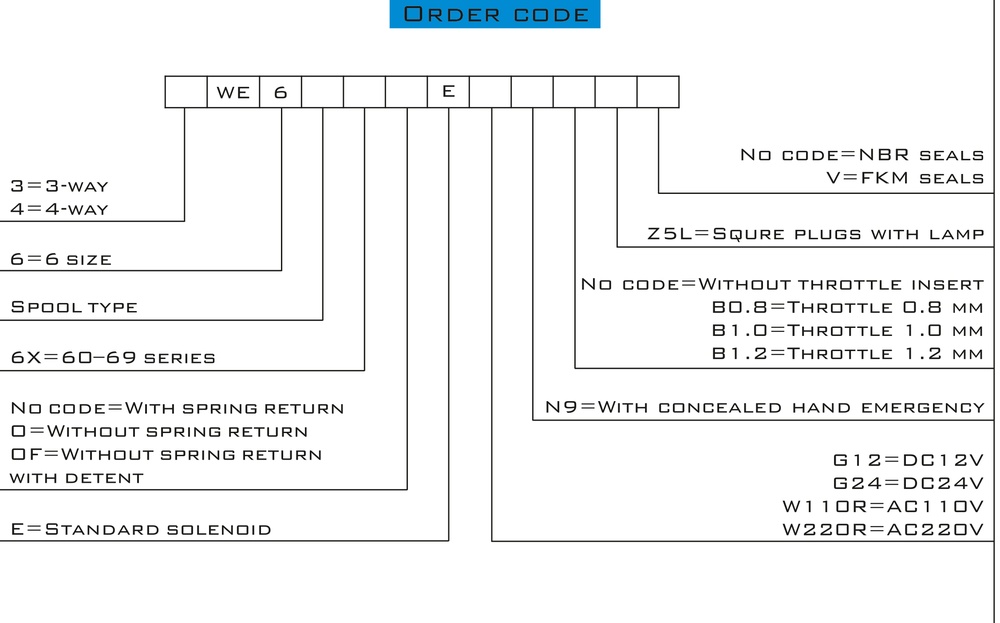

Фрагмент коду замовлення WE6 з паспорта виробника: рядок «B0.8 = Throttle 0.8 mm» і є позначенням цієї втулки.
Технічні характеристики
| Тип | Дросельна втулка (комплектуюча розподільника) |
| Діаметр дросельного отвору | Ø0,8 мм |
| Типорозмір апарата | WE6 (CETOP 3) |
| Позначення у коді апарата | B0.8 |
| Максимальна витрата апарата | 80 л/хв |
| Максимальний тиск апарата у портах P, A, B | 315 бар (31,5 МПа) |
| Максимальний тиск апарата у порту T | 160 бар (16 МПа) |
| Матеріал | сталь |
| Виробник | Oleodinamica Mozioni, Італія |
Повна технічна документація виробника (PDF) доступна у вкладці «Файли».
Що не входить у комплект
Позиція — тільки втулка. Сам гідророзподільник WE6, його котушки, роз'єми, монтажна плита й ущільнення стику замовляються окремо. Розподільники WE6 та інші апарати плитного монтажу є в розділі «Гідроапаратура плитного монтажу (CETOP)» нашого каталогу.
Як підібрати діаметр
- Ø0,8 мм — найсильніше обмеження: найповільніше перемикання, найменший потік через апарат
- Ø1,0 мм — середній, найуживаніший варіант
- Ø1,2 мм — найм'якше обмеження, найближче до апарата без втулки
Точне значення витрати через отвір залежить від перепаду тиску й в'язкості оливи, тому підбирають його на місці, починаючи з більшого діаметра.
Питання і відповіді
Куди саме встановлюється втулка?
У канал розподільника з боку монтажної плити. Апарат для цього знімають із плити; розбирати золотникову частину не потрібно.
Чи підійде втулка від WE6 до WE10?
Ні — це різні типорозміри й різні посадкові місця. Для WE10 потрібна втулка з артикулом TRWE10.
Чи можна поставити дві втулки?
Паспорт передбачає одну втулку на апарат. Потрібне сильніше обмеження — беріть менший діаметр, а не другу втулку.
Чи змінює втулка максимальний тиск апарата?
Ні. Тиск лишається паспортним: 315 бар у портах P, A, B і 160 бар у зливі T. Втулка обмежує саме витрату.
