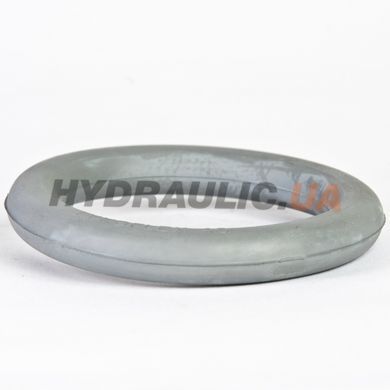

Ущільнювальне кільце для карданної муфти PERROT. Стоїть у материнській половині й тримає герметичність усього стику.
Чому саме воно, а не хомут
Хомут карданної муфти дає механічний притиск — зводить половини й не дає їм розійтися під тиском. Але ущільнює не він, а кільце.
Практичний висновок: якщо стик сльозить при закритому хомуті, підтягувати нема чого. Треба дивитись кільце.
Коли міняти
- підтікання при щільно закритому хомуті
- кільце затверділо, втратило пружність, має тріщини по колу
- видно відбиток конуса або заломи
- муфта простояла сезон відкритою — ультрафіолет і пісок
Розміри
Підбирається за Ø внутрішньої голови, а не за діаметром рукава: 50 · 70 · 89 · 108 · 133 · 159 · 216 мм.
| Артикул | Ø голови |
|---|---|
EE50180132L | Ø 50 мм |
EE50180140L | Ø 70 мм |
EE50180148L | Ø 89 мм |
EE50180164L | Ø 108 мм |
EE50180180L | Ø 133 мм |
EE50180196L | Ø 159 мм |
EE50180198L | Ø 216 мм |
Що врахувати
⚠️ При зварюванні приварних половин KMR і KVR кільце виймають — гума не переживе нагріву.
Кільця варто тримати із запасом на кожен ходовий розмір. Вони коштують копійки проти муфти, а їхня відсутність зупиняє перекачування так само, як несправний насос.
Решта виконань системи: усі муфти PERROT. Інші системи: Танкваген · STORZ · камлок.
Схеми й креслення
Доступні розміри
| Артикул | Внутрішній діаметр головки, мм | Середовище застосування | Матеріал | Ød1, мм | Ød2, мм | S, мм |
| EE50180132L | 50 | Вода до +80°С | SBR | 64 | 86 | 11 |
| EE50180140L | 70 | Вода до +80°С | SBR | 87 | 110 | 11,5 |
| EE50180148L | 89 | Вода до +80°С | SBR | 112 | 140 | 14 |
| EE50180164L | 108 | Вода до +80°С | SBR | 124 | 160 | 18 |
| EE50180180L | 133 | Вода до +80°С | SBR | 146 | 190 | 20 |
| EE50180196L | 159 | Вода до +80°С | SBR | 180 | 220 | 22 |
| EE50180198L | 216 | Вода до +80°С | SBR | 256 | 306 | 25 |
