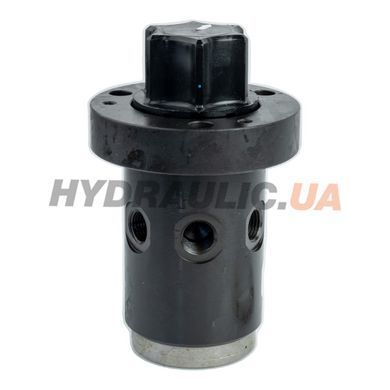

HB6 — 6-позиційний селектор тиску: один манометр обслуговує шість точок гідросистеми. Оператор повертає голівку на потрібну позицію (1…6) — селектор з'єднує відповідний канал P з виходом M, решта каналів лишається відсіченою. У положенні T манометр скидається на злив, тому стрілка не стоїть під тиском між замірами і прилад живе довше.
Замість шести манометрів на щиті ставиться один плюс селектор — це і дешевше, і вимірювання ведеться одним приладом, тобто без розбіжності класів точності між точками.
Технічні характеристики
| Кількість точок вимірювання | 6 |
| Приєднання M, P, T | 1/4″ BSP |
| Максимальний тиск | 400 бар |
| Діапазон температур | −30…+100 °C |
| Маса | 1,810 кг |
| Габарит (голівка × корпус × висота) | Ø80 × Ø55 × 132 мм |
| Монтажне свердління, тип A | Ø65 / Ø57, 2 отвори Ø6 під 120° |
| Монтажне свердління, тип B | Ø65 / Ø49, 2 отвори Ø6 під 120° |
| Корпус | чавун |
| Золотник | сталь |
| Табличка, приєднувальний фланець, кришка | алюміній |
| Ущільнення | нітрильна гума |
| Кнопка | пластик |
| Виробник | OMT Group, Італія |

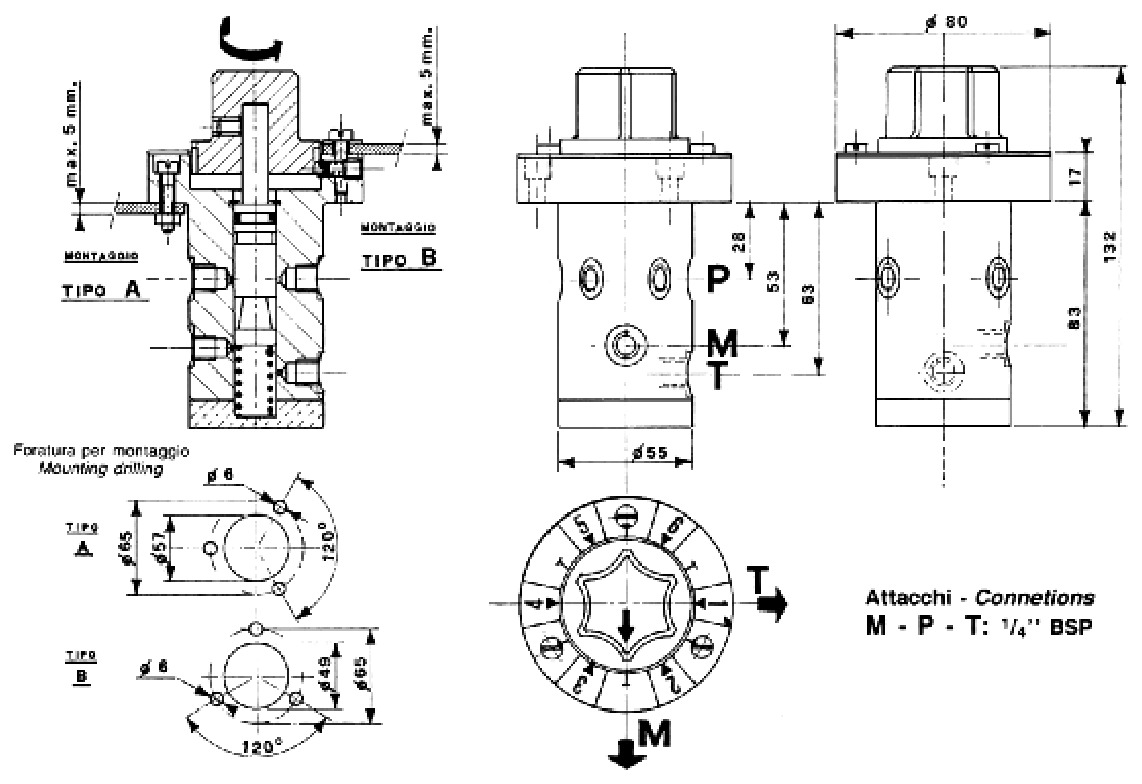

Габаритне креслення
.jpg)
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Чому саме така конструкція
- Корпус із чавуну і сталевий золотник — 400 бар робочого тиску без деформації посадки золотника.
- Скидання на бак (позиція T) — манометр не тримає тиск постійно, а це головна причина «сповзання» стрілки.
- Приєднання 1/4″ BSP на всі сім каналів — стандартна різьба мінімерів і манометричних шлангів.
- Два варіанти монтажного свердління (тип A і тип B) — селектор стає і на нову панель, і на місце попереднього приладу.
- Робочий діапазон −30…+100 °C — придатний для вуличної техніки взимку.
Де застосовується
Стенди й щити керування гідростанцій, преси, ливарні та деревообробні машини, комунальна й дорожня техніка, суднові системи — усюди, де треба бачити тиск у кількох точках контуру: на виході насоса, до й після фільтра, у лінії запобіжного клапана, в лініях виконавчих механізмів. Селектор також зручний як діагностичний вузол при пусконалагодженні.
Питання та відповіді
Скільки точок можна підключити до HB6?
Шість ліній тиску (P1…P6) плюс вихід на манометр M і злив T. Усі приєднання — 1/4″ BSP.
Який максимальний тиск витримує селектор?
400 бар за паспортом OMT. Робоча температура — від −30 до +100 °C.
Чи можна залишати манометр підключеним постійно?
Не потрібно: між замірами голівку ставлять у положення T, і манометр скидається на злив. Саме так продовжується ресурс приладу.
Як селектор кріпиться на панель?
Свердлінням за одним із двох шаблонів: тип A — Ø65/Ø57, тип B — Ø65/Ø49, в обох випадках два отвори Ø6 під кутом 120°. Обидва шаблони наведені на габаритному кресленні.
Скільки важить селектор?
1,810 кг. Габарит — Ø80 по голівці, Ø55 по корпусу, висота 132 мм.
