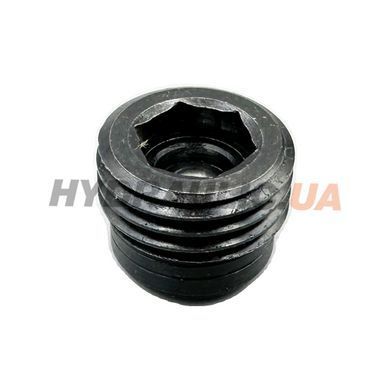

Картриджный обратный клапан DR-5/G 20 производства Atos (Италия) — ввертной клапан прямого управления, функция B→A (свободный поток от порта B к A, блокировка в обратном направлении). Предназначен для установки в гнездо в блоке (манифольде) с резьбой G 1/2. Максимальное рабочее давление 350 бар, номинальный расход при Δp = 8 бар — 95 л/мин, давление открытия 0,3 бар.
Серия DB/DR (Atos) — компактные картриджи для уменьшения габаритов манифольда и упрощения инсталляции. Размерный ряд: 5 (G1/4), 10 (G3/8), 15 (G1/2). Этот артикул — DR-5/G 20: модификация размера 5 (G1/2) из серии 20. Конструкция: тело картриджа с шестигранником CH8 под ключ, кольцевое уплотнение OR-14×1,5/70 NBR (стандарт), момент затяжки 40 Н·м. Масса клапана 4 кг.
Совместимые рабочие жидкости: минеральные масла HL, HLP, HLPD, HVLP, HVLPD (стандарт NBR уплотнения); HFC, HFDU, HFDR — по согласованию с производителем. Рекомендуемая вязкость 15…100 мм²/с (макс 2,8…500 мм²/с). Класс фильтрации: ISO 4406 21/19/16 или NAS 1638 класс 10. Допустимые температуры: уплотнения NBR -20…+60 °C (стандарт), FKM (опция /PE) -20…+80 °C, HNBR (опция /BT) -40…+60 °C. Температура окружающей среды -30…+70 °C.
Типовые применения DR-5/G: защита насоса от реверсивного потока, блокировка потока в манифольдах прессового оборудования, фиксация давления в ветви аккумулятора, безопасные картриджные схемы в мобильной гидравлике. Картриджное исполнение позволяет интегрировать клапан в собственный блок пользователя без дополнительных трубных соединений. Аналоги: Bosch Rexroth M-SR, Sun Hydraulics CXBA-XCN, Eaton CV3-10.
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Чем отличается DR-5/G от DB-5/G?
Направлением свободного потока: DR — функция B→A, DB — функция A→B. Остальные параметры (размер, уплотнения, max давление, габариты) одинаковы. Выбор зависит от схемы гидроконтура.
Какие габариты гнезда для DR-5/G 20 в блоке?
Кавитет под G 1/2: глубина L1 = 28 мм, L2 = 24,5 мм, L3 = 22 мм. Диаметры D1 = 12 мм, D2 = 12 мм, D3 = 30 мм, D4 = 18,75 мм. Масса картриджа 4 кг. Спецключ для сборки: 15-DRG-205000 — обязателен для установки.
Как выбрать тип уплотнений?
Стандарт (NBR) — минеральные масла, t -20…+60 °C. Опция /PE (FKM/Viton) — для HFDU, HFDR, высоких температур до +80 °C. Опция /BT (HNBR) — для низких температур до -40 °C и HFC жидкостей. Опция указывается в коде артикула, например DR-5/G 20/PE.
Какой момент затяжки для DR-5/G 20?
40 Н·м (G 1/2). Для размеров 5 (G 1/4) — 15 Н·м, 10 (G 3/8) — 20 Н·м. Превышение момента может деформировать кавитет; недотяг — приведёт к внешним протечкам.
Можно ли использовать DR-5/G как предохранительный клапан?
Нет. DR — обратный клапан с фиксированным давлением открытия 0,3 бар, не регулируется. Для предохранительных функций используйте серии Atos AGAM, ARAM, ARE.
