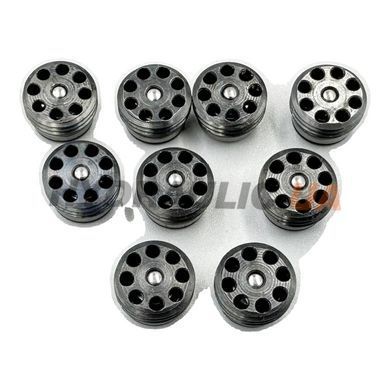

Картриджний зворотній клапан DR-5/G 20 виробництва Atos (Італія) — ввертний клапан прямого керування, функція B→A (вільний потік від порту B до A, блокування у зворотному напрямку). Призначений для встановлення у роз'єм у блоці (маніфолді) з різьбою G 1/2. Максимальний робочий тиск 350 бар, номінальна витрата при Δp = 8 бар — 95 л/хв, тиск відкриття 0,3 бар.

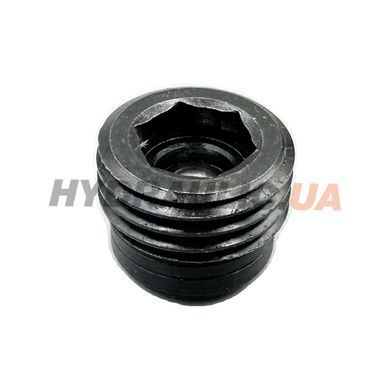

Серія DB/DR (Atos) — компактні картриджі для зменшення габаритів маніфолда та спрощення інсталяції. Розмірний ряд: 5 (G1/4), 10 (G3/8), 15 (G1/2). Цей артикул — DR-5/G 20: модифікація розміру 5 (G1/2) із серії 20. Конструкція: тіло картриджа з шестигранником CH8 під ключ, кільцеве ущільнення OR-14×1,5/70 NBR (стандарт), момент затягування 40 Н·м. Маса клапана 4 кг.
Сумісні робочі рідини: мінеральні мастила HL, HLP, HLPD, HVLP, HVLPD (стандарт NBR ущільнення); HFC, HFDU, HFDR — за згодою виробника. Рекомендована в'язкість 15…100 мм²/с (макс 2,8…500 мм²/с). Клас фільтрації: ISO 4406 21/19/16 або NAS 1638 клас 10. Допустимі температури: ущільнення NBR -20…+60 °C (стандарт), FKM (опція /PE) -20…+80 °C, HNBR (опція /BT) -40…+60 °C. Температура навколишнього середовища -30…+70 °C.
Типові застосування DR-5/G: захист насоса від реверсивного потоку, блокування потоку в маніфолдах прес-обладнання, фіксація тиску у гілці акумулятора, безпечні картриджні схеми у мобільній гідравліці. Картриджне виконання дозволяє інтегрувати клапан у власний блок користувача без додаткових трубних з'єднань. Аналоги: Bosch Rexroth M-SR, Sun Hydraulics CXBA-XCN, Eaton CV3-10.
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Чим відрізняється DR-5/G від DB-5/G?
Напрямком вільного потоку: DR — функція B→A, DB — функція A→B. Решта параметрів (розмір, ущільнення, max тиск, габарити) однакові. Вибір залежить від схеми гідроконтуру.
Які габарити роз'єму для DR-5/G 20 у блоці?
Кавітет під G 1/2: глибина L1 = 28 мм, L2 = 24,5 мм, L3 = 22 мм. Діаметри D1 = 12 мм, D2 = 12 мм, D3 = 30 мм, D4 = 18,75 мм. Маса картриджа 4 кг. Спецключ для збирання: 15-DRG-205000 — обов'язковий для встановлення.
Як обрати тип ущільнень?
Стандарт (NBR) — мінеральні масла, t -20…+60 °C. Опція /PE (FKM/Viton) — для HFDU, HFDR, високих температур до +80 °C. Опція /BT (HNBR) — для низьких температур до -40 °C та HFC рідин. Опція вказується у коді артикула, наприклад DR-5/G 20/PE.
Який момент затягування для DR-5/G 20?
40 Н·м (G 1/2). Для розмірів 5 (G 1/4) — 15 Н·м, 10 (G 3/8) — 20 Н·м. Перевищення моменту може деформувати кавітет; недотягування — призведе до зовнішніх протікань.
Чи можна використовувати DR-5/G як запобіжний клапан?
Ні. DR — зворотній клапан з фіксованим тиском відкриття 0,3 бар, не регулюється. Для запобіжних функцій використовуйте серії Atos AGAM, ARAM, ARE.
