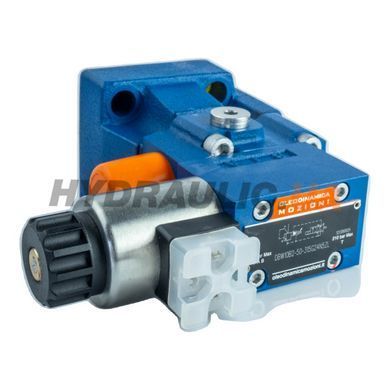

Предохранительный клапан стыкового монтажа DBW10B2-50-315G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан (pilot-operated pressure unloading valve) типоразмера NG10 (ISO 4401-05) с соленоидным управлением 24V DC. Наиболее распространённый вариант серии DBW10 для промышленных применений: максимальное давление 315 bar, расход до 200 л/мин, разъём DEUTSCH Z5L. Функционально и конструктивно соответствует Bosch Rexroth DBW10B2-50-315G24N9Z5L.
Расшифровка артикула DBW10B2-50-315G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 10 | Типоразмер NG10 (ISO 4401-05) |
| B2 | Вариант B, исполнение 2 (внутреннее пилотирование) |
| 50 | Серия 50 (5-е поколение) |
| 315 | Максимальное давление настройки 315 bar |
| G24 | Соленоид DC 24V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW10B2-50-315G24N9Z5L |
| Типоразмер | NG10 / ISO 4401-05 |
| Тип клапана | Пилотный разгрузочный (вариант B2), соленоид 24V DC |
| Максимальное давление настройки | 315 bar |
| Максимальный расход | 200 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-05 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Функциональные аналоги
Функциональные аналоги: Bosch Rexroth DBW10B2 (серия 50) — Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Монтажные размеры, гидравлическая схема и электрические параметры идентичны оригиналу Rexroth. Применяется как drop-in замена в системах на базе Rexroth NG10.
Преимущества
- Наиболее популярный вариант DBW10 — широкая доступность и быстрая поставка
- 315 bar + 200 л/мин — покрывает 90% промышленных применений NG10
- Разъём DEUTSCH Z5L — быстрый монтаж, IP65, стойкость к вибрации
- Drop-in совместимость с Bosch Rexroth DBW10B2 — без переделки плиты или трубопроводов
Типовое применение
Промышленные гидростанции с ПЛК-управлением, прессы, штамповочное и формовочное оборудование, мобильные краны и подъёмники, гидравлические системы строительной техники (экскаваторы, погрузчики), разгрузка насоса в режиме ожидания.
Как проверить правильность настройки давления DBW10B2 после монтажа?
Подключите манометр к линии P. Подайте питание на соленоид — давление должно упасть до нуля (разгрузка). Снимите питание — давление должно подняться до настроенного значения. Если клапан не разгружает систему полностью, проверьте напряжение питания и состояние уплотнений.
Какая разница между DBW10B2 и DBW10B1?
DBW10B2 — двухпозиционное или улучшенное исполнение катушки по сравнению с B1. На практике оба варианта выполняют идентичную функцию разгрузки. Разница может быть в деталях конструкции катушки или крепления. Для конкретной системы ориентируйтесь на артикул, указанный в документации оборудования.
Есть ли вариант DBW10B2 с ручным дублированием?
Да. Исполнение с ручным аварийным дублированием обозначается как DBW10B2-50-315G24N9Z5L-E9 или аналогично (суффикс E9 вместо N9). Заказывайте отдельно при необходимости ручного override клапана.
Какая минимальная температура эксплуатации DBW10B2-50-315G24N9Z5L?
−20°C для стандартного NBR исполнения. При работе ниже −20°C заказывайте вариант с FKM уплотнениями (суффикс -V в артикуле), рассчитанными на −30…+150°C.
