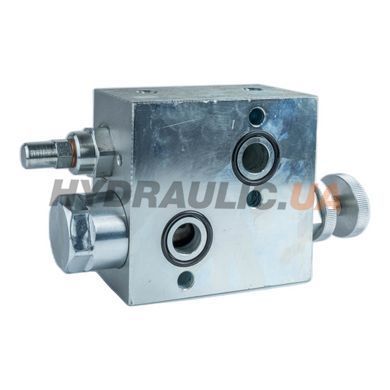

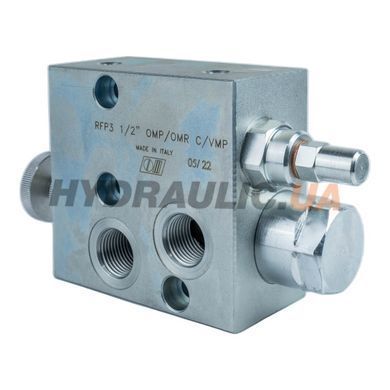

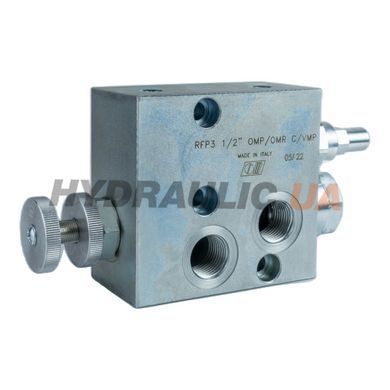

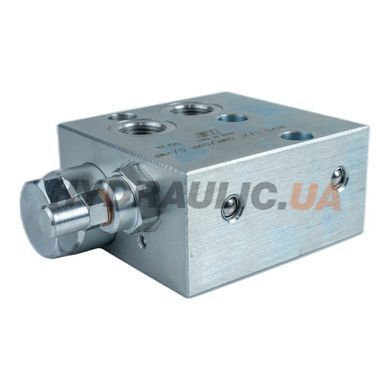

Регулятор расхода 3-ходовой приоритетный компенсированный по давлению RFP3 1/2" OMP/OMR с VMP серии RFP3 производства Oleodinamica Marchesini (Италия) — артикул производителя V1121/VMP. Конструкция с фланцевым монтажом непосредственно на героторные гидромоторы Danfoss OMP / OMR через стандартные бонки M1 и M2. Удерживает заданный расход на приоритетной линии P постоянным, независимо от давления и входного потока — излишек направляется через линию слива T в бак. Встроенный предохранительный клапан VMP ограничивает давление на приоритетной линии. Присоединение P и T — G 1/2" (BSPP). Максимальный входной расход 80 л/мин, регулируемый (приоритетный) расход 60 л/мин, максимальное давление 350 бар.
Серия RFP3 (Regolatori di Flusso a 3 Vie Prioritari, 3-Way Flow Control Valves with Excess to Tank) — это компенсированные по давлению регуляторы расхода с собственной разгрузочной линией T и приоритетным выходом P. В отличие от RFP2, излишек масла не «давит» в систему — он напрямую отводится в бак, что снижает нагрев и потери мощности. Версия с фланцем OMP/OMR предназначена для прямого монтажа на героторные гидромоторы типа Danfoss OMP/OMR (и совместимые: M+S Hydraulic MP/MR, Sauer-Danfoss OMP/OMR) — устанавливается между насосом и мотором без дополнительных переходников. Встроенный предохранительный клапан VMP защищает мотор от пиковых давлений — отдельный внешний клапан не нужен.
Конструкция: корпус — оцинкованная сталь, внутренние детали — закалённая и шлифованная сталь, уплотнения BUNA-N (NBR). Герметичность дроссельной пары — по диаметральному сопряжению (несколько капель в минуту). Масса 3,426 кг. Рабочая температура масла 50 °C, вязкость 30 сСт. Совместимость: HL, HLP, HM минеральные масла. Регулирование — вращением маховика после ослабления контргайки; по запросу доступна версия с герметичным маховиком (CODE/P) — для наружных установок и зон с воздействием воды/пыли.
Типичные применения: привод дополнительного оборудования сельхозтехники (косилки, рулонные пресс-подборщики, грабли-ворошилки), гидровентиляторы комбайнов и системы охлаждения, дополнительные секции самоходных машин. Подключение: M1, M2 — фланцевый контакт с мотором (выходная сторона), P — подключение к насосу (вход), T — линия слива в бак. Настройка выполняется «по месту» — вращаем маховик до достижения нужной скорости вращения мотора. Гарантия 12 мес.
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Чем версия OMP/OMR отличается от OMS?
Это разные фланцы монтажа. OMP/OMR (V1121/VMP) имеет 2-бонковый фланец для героторных моторов типа OMP (без подшипника) и OMR (с подшипником) на напорный расход до 80 л/мин входной. OMS (V1122/VMP) имеет фланец для более крупных моторов серии OMS — физически другой шаг отверстий и центровочный бортик. Не взаимозаменяемы.
Что даёт встроенный клапан VMP?
VMP (Valvola di Massima Pressione) — это предохранительный клапан с пилотным управлением, интегрированный в корпус регулятора. Он ограничивает давление на приоритетной линии до установленного значения (заводская настройка 350 бар, регулируется на месте). Без VMP понадобился бы отдельный внешний предохранительный клапан после регулятора — это дополнительные соединения, потери давления и место.
На какие моторы можно установить этот регулятор?
На героторные гидромоторы с фланцем «Danfoss OMP/OMR» — это Danfoss OMP / Sauer-Danfoss OMP / M+S Hydraulic MP / White Drive WP и другие совместимые. Рабочий объём мотора — от 32 до 400 см³. Подбор размера мотора должен соответствовать регулируемому расходу 60 л/мин — рассчитайте обороты по формуле n = Q/V.
Куда идёт излишек масла?
Через линию T в бак. Это принципиальное отличие от RFP2 — там излишек возвращается через основной предохранительный клапан системы, создавая пик давления. В RFP3 OMP/OMR излишек сливается без давления, поэтому насос работает только на полезную мощность — система холоднее, КПД выше.
Можно ли настроить VMP на меньшее давление?
Да. Заводская настройка 350 бар (макс.), диапазон регулирования — до 350 бар. Регулирование выполняется винтом VMP после снятия защитного колпачка. Для типичных применений (привод косилки, вентилятор) устанавливают 180-250 бар — соответственно моменту мотора и требованиям защиты.
