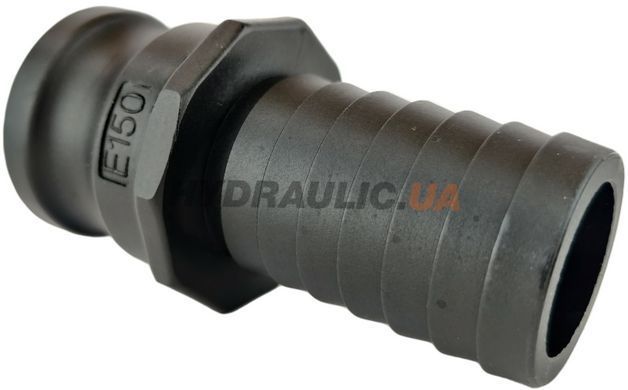

Камлок тип E150 (1 1/2″) — ниппель (папа) с хвостовиком под рукав, полипропилен. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип E.
Полтора дюйма — размер мобильных топливных модулей, оросительных линий и средних перекачивающих насосов. Часто стоит в паре с 2″ через переходник.
В обиходе этот размер называют «камлок 38» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ E или C? Оба идут на шланг, но E — это ниппель (папа), а C — розетка с рычагами. На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 1 1/2″ · ДУ 40 |
| Кличка | камлок 38 |
| Рабочее давление | 4 бар |
| Под рукав, внутр. Ø | 38 мм |
| Ø канавки под кулачки | 42.9 мм |
| Наружный Ø | 53.5 мм |
| Длина | 41.1 мм |
| Материал корпуса | полипропилен |
| Стандарт | кулачки по EN 14420-7; полипропилен как материал корпуса стандартом не нормирован |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 4 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Буквы на чертеже — это размеры. Для E150 (1 1/2″) они такие:
| C | D | G | L | d1 | d2 | d3 |
|---|---|---|---|---|---|---|
| 123.5 мм | 41 мм | 39.6 мм | 57.5 мм | 25 мм | 26.5 мм | 8 мм |
Размеры приведены для нержавеющего исполнения — в алюминиевом, латунном и полипропиленовом возможны отклонения. Полная таблица всех размеров типа E.
С чем стыкуется камлок 1 1/2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-150 | B — розетка с наружной резьбой | 50213024 |
| C-150 | C — розетка под рукав | 50223024 |
| D-150 | D — розетка с внутренней резьбой | 50233024 |
| DC-150 | DC — крышка на ниппель | 50263024 |
🔴 Полипропилен нельзя стыковать с металлической половиной. Dixon пишет это прямо: пластиковый корпус и металлический имеют разную жёсткость, кулачки передавливают пластик, и соединение разрушается. Обе половины должны быть из полипропилена.
Заглушка: свободный ниппель закрывают крышкой DC того же размера — 50263024. Закрытый ниппель не собирает песок и не портит уплотнительную поверхность.
Другие размеры этой серии
| Размер | DN | Давление | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 4 бар | 50243008 |
| 3/4″ | ДУ 19 | 4 бар | 50243012 |
| 1″ | ДУ 25 | 4 бар | 50243016 |
| 1 1/4″ | ДУ 32 | 4 бар | 50243020 |
| 1 1/2″ | ДУ 40 | 4 бар | 50243024 — этот товар |
| 2″ | ДУ 50 | 4 бар | 50243032 |
| 2 1/2″ | ДУ 63 | 4 бар | 50243040 |
| 3″ | ДУ 75 | 4 бар | 50243048 |
| 4″ | ДУ 100 | 4 бар | 50243064 |
| 5″ | ДУ 125 | 4 бар | 50243080 |
| 6″ | ДУ 150 | 4 бар | 50243096 |
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
🔴 Полипропилен разрушается хрупко, без предупреждения: муфта не начинает подтекать, она лопается. Удары, прижатие грузом и абразив для неё опасны. В комплекте идёт EPDM — под дизель, бензин или масло он не подходит, нужно NBR.
Все размеры типа E с таблицей давления по четырём материалам — камлок тип E. Все размеры из этого материала — Камлок пластиковый. Весь ассортимент — Муфты камлок.
Подробнее
