Камлок тип E600 (6″) — ниппель (папа) с хвостовиком под рукав, нержавеющая сталь. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип E.
Шесть дюймов — самый большой размер в нашем ряду. Дноуглубление, шламовые и иловые магистрали, водоотлив, большие перекачивающие станции. Муфту этого размера держат двумя руками.
В обиходе этот размер называют «камлок 150» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ E или C? Оба идут на шланг, но E — это ниппель (папа), а C — розетка с рычагами. На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 6″ · ДУ 150 |
| Кличка | камлок 150 |
| Рабочее давление | 7 бар |
| Под рукав, внутр. Ø | 150 мм |
| Ø канавки под кулачки | 161.6 мм |
| Наружный Ø | 176.0 мм |
| Длина | 57.1 мм |
| Материал корпуса | нержавеющая сталь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 7 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.

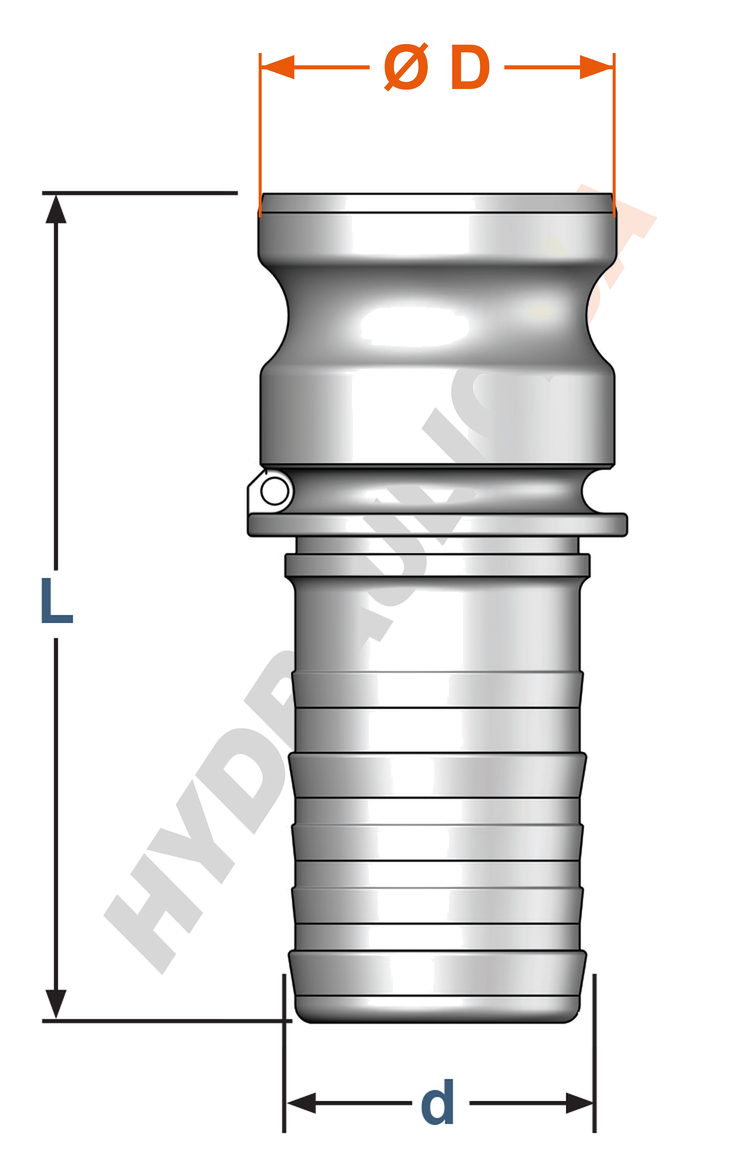

Чертёж и размеры
Чертёж типа E; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Ø D — Ø соединения | Внутр. Ø шланга | d — Ø хвостовика | L — общая длина | Артикул (Нержавеющая сталь) |
|---|---|---|---|---|---|---|
| 1/2″ | 12 | 24,3 | 13 | 14,2 | 72,4 | 50242008 |
| 3/4″ | 19 | 32,1 | 19 | 21,5 | 85,3 | 50242012 |
| 1″ | 25 | 36,7 | 25 | 27,4 | 100,8 | 50242016 |
| 1 1/4″ | 32 | 45,5 | 32 | 34,1 | 109 | 50242020 |
| 1 1/2″ | 40 | 53,5 | 38 | 39,6 | 123,5 | 50242024 |
| 2″ | 50 | 63,0 | 50 | 52,4 | 142 | 50242032 |
| 2 1/2″ | 63 | 75,8 | 63 | 66,6 | 150,5 | 50242040 |
| 3″ | 75 | 91,5 | 75 | 77,8 | 157 | 50242048 |
| 4″ | 100 | 119,5 | 100 | 103,2 | 170,5 | 50242064 |
| 5″ | 125 | 145,2 | 125 | 129 | 206 | 50242080 |
| 6″ | 150 | 176,0 | 150 | 154 | 250,8 | 50242096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 6″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-600 | B — розетка с наружной резьбой | 50212096 |
| C-600 | C — розетка под рукав | 50222096 |
| D-600 | D — розетка с внутренней резьбой | 50232096 |
| DC-600 | DC — крышка на ниппель | 50262096 |
Заглушка: свободный ниппель закрывают крышкой DC того же размера — 50262096. Закрытый ниппель не собирает песок и не портит уплотнительную поверхность.
Что учесть
🔴 На больших размерах допустимое давление в разы ниже «общей» цифры. Это главная причина аварий на камлоках: муфту покупают по рейтингу малого размера, а ставят на 4–6″ и дают полное давление насоса.
AISI 316 с молибденом держит кислоты, щёлочи, морскую воду и пищевые среды. Выдерживает мойку горячим раствором и пропаривание. ⚠️ Рычаги из нержавейки ставят и на алюминиевые муфты — смотрите на материал корпуса, а не рычагов.
Все размеры типа E с таблицей давления по четырём материалам — камлок тип E. Все размеры из этого материала — Камлок из нержавеющей стали. Весь ассортимент — Муфты камлок.
