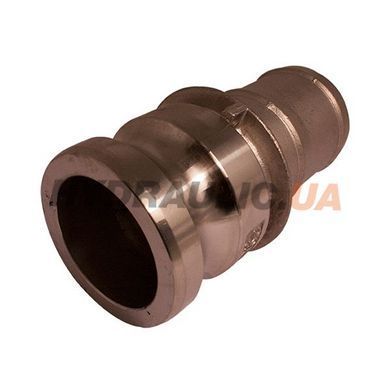

Камлок тип E500 (5″) — ниппель (папа) с хвостовиком под рукав, алюминий. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип E.
Пять дюймов — большие перекачивающие линии, шлам, дноуглубление, водоотлив. Редкий размер: его нет в американском стандарте, и между производителями он может не стыковаться.
⚠️ E или C? Оба идут на шланг, но E — это ниппель (папа), а C — розетка с рычагами. На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 5″ · ДУ 125 |
| Рабочее давление | 5 бар |
| Под рукав, внутр. Ø | 125 мм |
| Материал корпуса | алюминий |
| Стандарт | кулачки по EN 14420-7; размер 5″ стандартом не охвачен |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 5 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Буквы на чертеже — это размеры. Для E500 (5″) они такие:
| C | D | G | L | d1 | d2 | d3 |
|---|---|---|---|---|---|---|
| 206 мм | 53 мм | 129 мм | 148 мм | 40.2 мм | 63 мм | 15 мм |
Размеры приведены для нержавеющего исполнения — в алюминиевом, латунном и полипропиленовом возможны отклонения. Полная таблица всех размеров типа E.
С чем стыкуется камлок 5″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-500 | B — розетка с наружной резьбой | 50210080 |
| C-500 | C — розетка под рукав | 50220080 |
| D-500 | D — розетка с внутренней резьбой | 50230080 |
| DC-500 | DC — крышка на ниппель | 50260080 |
🔴 Отдельно про 5″. Этого размера нет в американском стандарте, и Dixon отдельно предупреждает, что 5″ между производителями может не стыковаться. Если вторая половина у вас не наша — сверяйте перед заказом.
Заглушка: свободный ниппель закрывают крышкой DC того же размера — 50260080. Закрытый ниппель не собирает песок и не портит уплотнительную поверхность.
Другие размеры этой серии
| Размер | DN | Давление | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50240008 |
| 3/4″ | ДУ 19 | 17 бар | 50240012 |
| 1″ | ДУ 25 | 17 бар | 50240016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50240020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50240024 |
| 2″ | ДУ 50 | 17 бар | 50240032 |
| 2 1/2″ | ДУ 63 | 10 бар | 50240040 |
| 3″ | ДУ 75 | 9 бар | 50240048 |
| 4″ | ДУ 100 | 7 бар | 50240064 |
| 5″ | ДУ 125 | 5 бар | 50240080 — этот товар |
| 6″ | ДУ 150 | 5 бар | 50240096 |
Что учесть
🔴 На больших размерах допустимое давление в разы ниже «общей» цифры. Это главная причина аварий на камлоках: муфту покупают по рейтингу малого размера, а ставят на 4–6″ и дают полное давление насоса.
🔴 Алюминий не держит кислоты, щёлочи и морскую воду — корродирует изнутри и сдаёт без предупреждения. На взрывоопасных площадках под топливо чаще требуют латунь: алюминий в паре с ржавой сталью способен запустить термитную реакцию свыше 2 000 °C. Обычной искры от удара он не даёт — как и латунь, это цветной металл.
Все размеры типа E с таблицей давления по четырём материалам — камлок тип E. Все размеры из этого материала — Камлок алюминиевый. Весь ассортимент — Муфты камлок.
