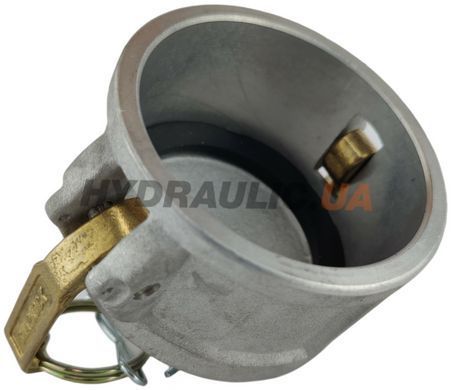

Камлок тип DC250 (2 1/2″) — крышка на ниппель, алюминий. Стыкуется с типами A, E, F, DP того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип DC.
Два с половиной дюйма — промежуточный размер между 2″ и 3″. Его ставят на молоковозы, пищевые линии и там, где 2″ уже не даёт нужного расхода, а 3″ великоват по весу.
В обиходе этот размер называют «камлок 65» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ DC или DP? DC — крышка, она надевается сверху на ниппель (A, E, F). DP — пробка, она вставляется внутрь розетки (B, C, D). Смотрите, что именно у вас открыто.
Параметры этого исполнения
| Размер | 2 1/2″ · ДУ 63 |
| DN в каталогах производителя | DN65 |
| Кличка | камлок 65 |
| Рабочее давление | 10 бар |
| Ø канавки под кулачки | 64.6 мм |
| Наружный Ø | 75.8 мм |
| Длина | 49.3 мм |
| Материал корпуса | алюминий |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
🔴 Это заглушка, а не рабочая муфта. Номинал у неё тот же, что у муфты соответствующего размера — 10 бар, — но она предназначена закрывать свободный конец, а не держать давление в рабочей линии. Не ставьте заглушку в магистраль под давлением.
Чертёж и размеры
Чертёж типа DC; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Ø D — Ø соединения | B — по закрытым рычагам | H — длина корпуса | L — общая длина | Артикул (Алюминий) |
|---|---|---|---|---|---|---|
| 1/2″ | 12 | — | 45 | 31,5 | 39,5 | 50260008 |
| 3/4″ | 19 | 32,4 | 61,3 | 33,2 | 45,2 | 50260012 |
| 1″ | 25 | 37,2 | 68,2 | 39,9 | 57,4 | 50260016 |
| 1 1/4″ | 32 | 46,0 | 79,7 | 45,5 | 63 | 50260020 |
| 1 1/2″ | 40 | 54,0 | 87,4 | 46 | 62 | 50260024 |
| 2″ | 50 | 63,8 | 97 | 51,5 | 69 | 50260032 |
| 2 1/2″ | 63 | 76,5 | 109,5 | 55,5 | 73 | 50260040 |
| 3″ | 75 | 92,2 | 131,8 | 58 | 76,5 | 50260048 |
| 4″ | 100 | 120,2 | 159,9 | 59 | 78 | 50260064 |
| 5″ | 125 | — | 187,6 | 60 | 86 | 50260080 |
| 6″ | 150 | 176,5 | 240 | 62,8 | 90,8 | 50260096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 2 1/2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| A-250 | A — ниппель с внутренней резьбой | 50200040 |
| E-250 | E — ниппель под рукав | 50240040 |
| F-250 | F — ниппель с наружной резьбой | 50250040 |
| DP-250 | DP — пробка в розетку | 50270040 |
Что учесть
🔴 С этого размера допустимое давление падает резко: площадь торца больше, и то же усилие кулачков даёт меньший удельный прижим. Общая цифра «18 бар» здесь уже неверна.
🔴 Алюминий не держит кислоты, щёлочи и морскую воду — корродирует изнутри и сдаёт без предупреждения. На взрывоопасных площадках под топливо чаще требуют латунь: алюминий в паре с ржавой сталью способен запустить термитную реакцию свыше 2 000 °C. Обычной искры от удара он не даёт — как и латунь, это цветной металл.
Все размеры типа DC с таблицей давления по четырём материалам — камлок тип DC. Все размеры из этого материала — Камлок алюминиевый. Весь ассортимент — Муфты камлок.
