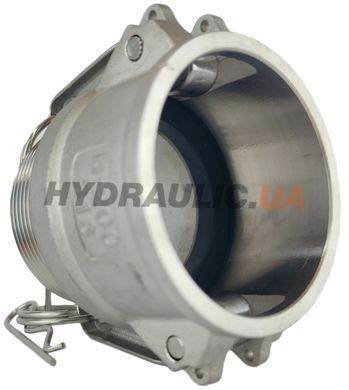

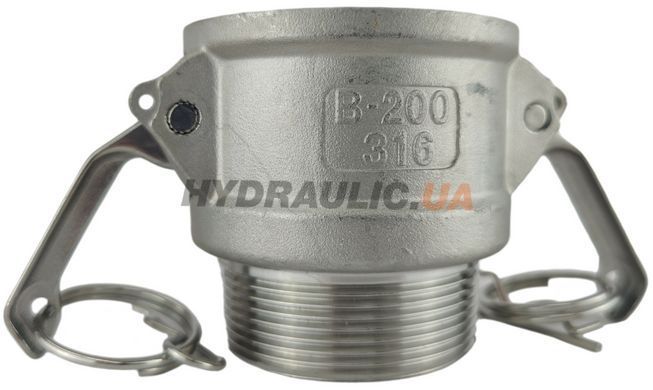

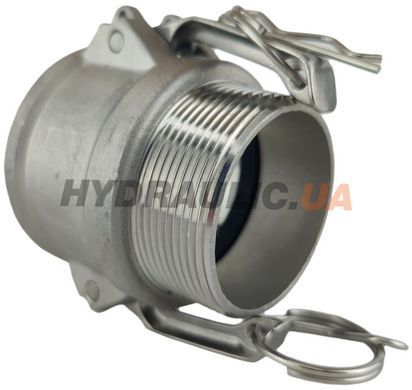

Камлок тип B200 (2″) — розетка (мама) с наружной резьбой, нержавеющая сталь. Стыкуется с типами A, E, F, DP того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип B.
🔴 Два дюйма — самый ходовой размер камлока. Это стандарт бензовозов, топливных мини-заправок, оросительных магистралей, линий AdBlue, пивоварен и пищевых производств. Если вы не знаете, какой размер у вас, вероятнее всего это 2″.
В обиходе этот размер называют «камлок 50» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ B или D? У типа B резьба наружная, у типа D — внутренняя. Кулачковая часть у них одинаковая, поэтому ошибку замечают уже на площадке.
Параметры этого исполнения
| Размер | 2″ · ДУ 50 |
| Кличка | камлок 50 |
| Рабочее давление | 17 бар |
| Резьба | BSPT 2″ |
| Тип резьбы | коническая BSPT — наружная |
| Ø канавки под кулачки | 52.5 мм |
| Наружный Ø | 63.1 мм |
| Длина | 47.5 мм |
| Материал корпуса | нержавеющая сталь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 17 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Чертёж типа B; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Резьба G (наруж.) | Ø D — Ø соединения | A — по открытым рычагам | B — по закрытым рычагам | H — длина корпуса | L — общая длина | Артикул (Нержавеющая сталь) |
|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | — | 116 | 54 | 32 | 52 | 50212008 |
| 3/4″ | 19 | G 3/4″ | 32,4 | 116 | 54 | 32 | 52 | 50212012 |
| 1″ | 25 | G 1″ | 37,2 | 125 | 61 | 41 | 63 | 50212016 |
| 1 1/4″ | 32 | G 1 1/4″ | 46,0 | 181 | 83 | 46 | 71 | 50212020 |
| 1 1/2″ | 40 | G 1 1/2″ | 54,0 | 189 | 91 | 46 | 69 | 50212024 |
| 2″ | 50 | G 2″ | 63,8 | 199 | 101 | 52 | 78 | 50212032 |
| 2 1/2″ | 63 | G 2 1/2″ | 76,5 | 210 | 112 | 57 | 89 | 50212040 |
| 3″ | 75 | G 3″ | 92,2 | 254 | 138 | 58 | 90 | 50212048 |
| 4″ | 100 | G 4″ | 120,2 | 282 | 166 | 59 | 98 | 50212064 |
| 5″ | 125 | G 5″ | — | 307 | 191 | 63 | 106 | 50212080 |
| 6″ | 150 | G 6″ | 176,5 | 409 | 255 | 73 | 116 | 50212096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| A-200 | A — ниппель с внутренней резьбой | 50202032 |
| E-200 | E — ниппель под рукав | 50242032 |
| F-200 | F — ниппель с наружной резьбой | 50252032 |
| DP-200 | DP — пробка в розетку | 50272032 |
Уплотнение к этому размеру
Герметичность держит кольцо в розетке, а не металл. Это расходная деталь: муфта служит годами, кольцо — год-два. Под вашу среду:
| Материал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284032 |
| EPDM | −20…+130 °C | 50281032 |
| FDA (Для харчових потреб) | −20…+200 °C | 50286032 |
| FKM (Viton) | −20…+180 °C | 50282032 |
| NBR | −10…+80 °C | 50280032 |
| PTFE/FKM | −20…+180 °C | 50283032 |
Заглушка: свободную розетку закрывают пробкой DP того же размера — 50272032. Открытая розетка — это открытое уплотнительное кольцо, а песок и солнце разрушают резину быстрее самой работы.
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
AISI 316 с молибденом держит кислоты, щёлочи, морскую воду и пищевые среды. Выдерживает мойку горячим раствором и пропаривание. ⚠️ Рычаги из нержавейки ставят и на алюминиевые муфты — смотрите на материал корпуса, а не рычагов.
Все размеры типа B с таблицей давления по четырём материалам — камлок тип B. Все размеры из этого материала — Камлок из нержавеющей стали. Весь ассортимент — Муфты камлок.
