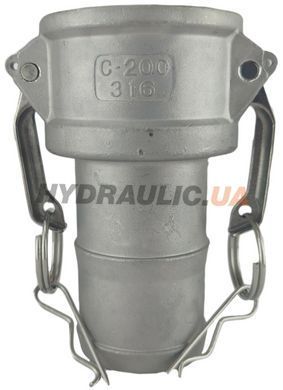

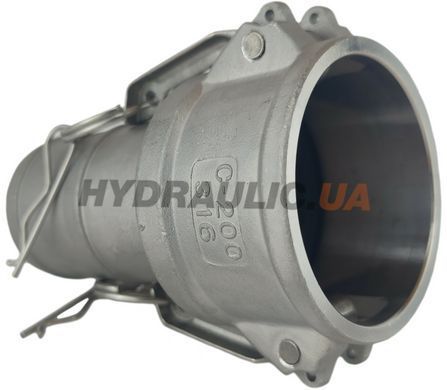

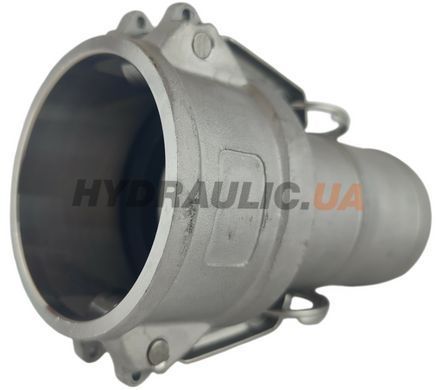

Камлок тип C200 (2″) — розетка (мама) с хвостовиком под рукав, нержавеющая сталь. Стыкуется с типами A, E, F, DP того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип C.
🔴 Два дюйма — самый ходовой размер камлока. Это стандарт бензовозов, топливных мини-заправок, оросительных магистралей, линий AdBlue, пивоварен и пищевых производств. Если вы не знаете, какой размер у вас, вероятнее всего это 2″.
В обиходе этот размер называют «камлок 50» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ C или E? Оба идут на шланг, но C — это розетка (мама) с рычагами, а E — ниппель (папа). На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 2″ · ДУ 50 |
| Кличка | камлок 50 |
| Рабочее давление | 17 бар |
| Под рукав, внутр. Ø | 50 мм |
| Ø канавки под кулачки | 52.5 мм |
| Наружный Ø | 63.1 мм |
| Длина | 47.5 мм |
| Материал корпуса | нержавеющая сталь |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 17 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Буквы на чертеже — это колонки таблицы, размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки камлока тип C из того же материала.
| Размер | ДУ | A | B | C | E | I | K | L | Давление, бар | Артикул |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 15 | 114 | 42 | 32 | 8 | 15 | 35 | 65 | 10 | 50222008 |
| 3/4″ | 20 | 116 | 54 | 41 | 14 | 21 | 51 | 83 | 17 | 50222012 |
| 1″ | 25 | 125 | 61 | 47 | 20 | 27 | 57 | 98 | 17 | 50222016 |
| 1 1/4″ | 32 | 181 | 83 | 58 | 25 | 34 | 59 | 105 | 17 | 50222020 |
| 1 1/2″ | 40 | 189 | 91 | 65 | 32 | 41 | 61 | 107 | 17 | 50222024 |
| 2″ | 50 | 199 | 101 | 75 | 45 | 53 | 70 | 122 | 17 | 50222032 — этот товар |
| 2 1/2″ | 65 | 210 | 112 | 90 | 57 | 67 | 79 | 135 | 15 | 50222040 |
| 3″ | 80 | 254 | 138 | 108 | 67 | 79 | 102 | 161 | 14 | 50222048 |
| 4″ | 100 | 282 | 166 | 140 | 89 | 105 | 108 | 167 | 7 | 50222064 |
| 5″ | 125 | 307 | 191 | 165 | 114 | 134 | 127 | 189 | 7 | 50222080 |
| 6″ | 150 | 409 | 255 | 198 | 142 | 157 | 146 | 214 | 7 | 50222096 |
Размеры приведены для нержавеющего исполнения — в алюминиевом, латунном и полипропиленовом возможны отклонения. Давление — рабочее, для материала «нержавеющая сталь», при комнатной температуре.
С чем стыкуется камлок 2″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| A-200 | A — ниппель с внутренней резьбой | 50202032 |
| E-200 | E — ниппель под рукав | 50242032 |
| F-200 | F — ниппель с наружной резьбой | 50252032 |
| DP-200 | DP — пробка в розетку | 50272032 |
Уплотнение к этому размеру
Герметичность держит кольцо в розетке, а не металл. Это расходная деталь: муфта служит годами, кольцо — год-два. Под вашу среду:
| Материал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284032 |
| EPDM | −20…+130 °C | 50281032 |
| FDA (Для харчових потреб) | −20…+200 °C | 50286032 |
| FKM (Viton) | −20…+180 °C | 50282032 |
| NBR | −10…+80 °C | 50280032 |
| PTFE/FKM | −20…+180 °C | 50283032 |
Заглушка: свободную розетку закрывают пробкой DP того же размера — 50272032. Открытая розетка — это открытое уплотнительное кольцо, а песок и солнце разрушают резину быстрее самой работы.
Что учесть
На малых размерах камлок держит больше всего в ряду — именно отсюда берётся «общая» цифра, которую продавцы пишут на весь ассортимент. Для этого размера она близка к правде.
AISI 316 с молибденом держит кислоты, щёлочи, морскую воду и пищевые среды. Выдерживает мойку горячим раствором и пропаривание. ⚠️ Рычаги из нержавейки ставят и на алюминиевые муфты — смотрите на материал корпуса, а не рычагов.
Все размеры типа C с таблицей давления по четырём материалам — камлок тип C. Все размеры из этого материала — Камлок из нержавеющей стали. Весь ассортимент — Муфты камлок.
Подробнее
