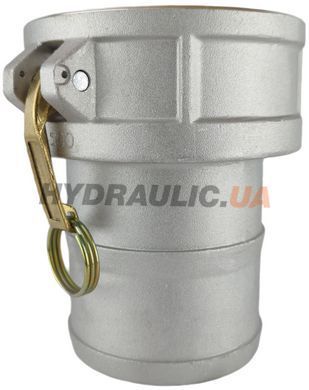

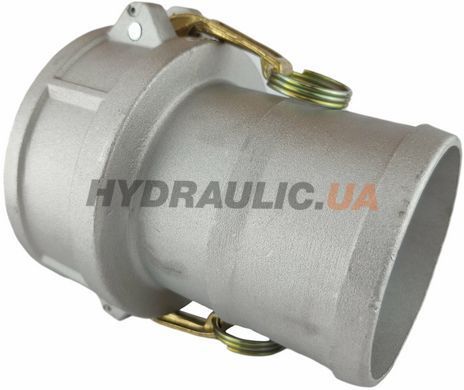

Камлок тип C500 (5″) — розетка (мама) с хвостовиком под рукав, алюминий. Стыкуется с типами A, E, F, DP того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип C.
Пять дюймов — большие перекачивающие линии, шлам, дноуглубление, водоотлив. Редкий размер: его нет в американском стандарте, и между производителями он может не стыковаться.
⚠️ C или E? Оба идут на шланг, но C — это розетка (мама) с рычагами, а E — ниппель (папа). На концах одного рукава обычно ставят по одному из них.
Параметры этого исполнения
| Размер | 5″ · ДУ 125 |
| Рабочее давление | 5 бар |
| Под рукав, внутр. Ø | 125 мм |
| Материал корпуса | алюминий |
| Стандарт | кулачки по EN 14420-7; размер 5″ стандартом не охвачен |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 5 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Чертёж типа C; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Ø D — Ø соединения | Внутр. Ø шланга | d — Ø хвостовика | A — по открытым рычагам | L — общая длина | Артикул (Алюминий) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | — | 13 | 14,2 | 116 | 65 | 50220008 |
| 3/4″ | 19 | 32,4 | 19 | 21,5 | 116 | 83 | 50220012 |
| 1″ | 25 | 37,2 | 25 | 27,4 | 125 | 98 | 50220016 |
| 1 1/4″ | 32 | 46,0 | 32 | 34,1 | 181 | 105 | 50220020 |
| 1 1/2″ | 40 | 54,0 | 38 | 39,6 | 189 | 107 | 50220024 |
| 2″ | 50 | 63,8 | 50 | 52,4 | 199 | 122 | 50220032 |
| 2 1/2″ | 63 | 76,5 | 63 | 66,6 | 210 | 135 | 50220040 |
| 3″ | 75 | 92,2 | 75 | 77,8 | 254 | 161 | 50220048 |
| 4″ | 100 | 120,2 | 100 | 103,2 | 282 | 167 | 50220064 |
| 5″ | 125 | — | 125 | 129 | 307 | 189 | 50220080 |
| 6″ | 150 | 176,5 | 150 | 154 | 409 | 214 | 50220096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 5″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| A-500 | A — ниппель с внутренней резьбой | 50200080 |
| E-500 | E — ниппель под рукав | 50240080 |
| F-500 | F — ниппель с наружной резьбой | 50250080 |
| DP-500 | DP — пробка в розетку | 50270080 |
🔴 Отдельно про 5″. Этого размера нет в американском стандарте, и Dixon отдельно предупреждает, что 5″ между производителями может не стыковаться. Если вторая половина у вас не наша — сверяйте перед заказом.
Уплотнение к этому размеру

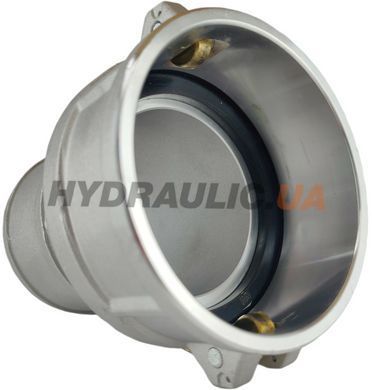

Герметичность держит кольцо в розетке, а не металл. Это расходная деталь: муфта служит годами, кольцо — год-два. Под вашу среду:
| Материал | Температура | Артикул |
|---|---|---|
| CSM (Hypalon) | −40…+160 °C | 50284080 |
| EPDM | −20…+130 °C | 50281080 |
| FKM (Viton) | −20…+180 °C | 50282080 |
| NBR | −10…+80 °C | 50280080 |
| PTFE/FKM | −20…+180 °C | 50283080 |
Заглушка: свободную розетку закрывают пробкой DP того же размера — 50270080. Открытая розетка — это открытое уплотнительное кольцо, а песок и солнце разрушают резину быстрее самой работы.
Что учесть
🔴 На больших размерах допустимое давление в разы ниже «общей» цифры. Это главная причина аварий на камлоках: муфту покупают по рейтингу малого размера, а ставят на 4–6″ и дают полное давление насоса.
🔴 Алюминий не держит кислоты, щёлочи и морскую воду — корродирует изнутри и сдаёт без предупреждения. На взрывоопасных площадках под топливо чаще требуют латунь: алюминий в паре с ржавой сталью способен запустить термитную реакцию свыше 2 000 °C. Обычной искры от удара он не даёт — как и латунь, это цветной металл.
Все размеры типа C с таблицей давления по четырём материалам — камлок тип C. Все размеры из этого материала — Камлок алюминиевый. Весь ассортимент — Муфты камлок.
