Гидрораспределитель секционный моноблочный 2Z80/1/Вн1Ан1-M-11 производства Badestnost (Болгария) — 2-секционный блок серии Z80 с номинальным расходом 80 л/мин и максимальным рабочим давлением 315 бар. Конфигурация с ручным управлением M11 (mounting type 11), первая секция с внутренним рычагом (Вн1), вторая — с внешним (Ан1). Корпус — параллельная гидросхема с индивидуальными обратными клапанами на каждую секцию (/1/-конфигурация).
Серия Z80 — компактный моноблок Badestnost от 1 до 6 секций для систем с открытым и закрытым центром гидроконтура. Блок укомплектован главным предохранительным клапаном (заводская настройка 180 бар, регулировка 120–250 бар через spring nr.3) и нагрузочным обратным клапаном (индивидуальный на каждую секцию). Диаметр золотника — 18 мм; золотники сменные с широким ассортиментом (A — double-acting, B/C — single-acting, регенеративные, K/L — плавающие).
Тип ручного управления M11 (Mode 11) — стандартный прямой рычаг с шарниром в нижней части корпуса; возврат в нейтраль через пружину. Вн1 (внутреннее) и Ан1 (внешнее, англ. "Out") — позиционирование рычагов относительно корпуса: Вн — рычаг выведен внутрь распределителя (компактное размещение рядом с кабиной), Ан — наружу (для внешнего доступа оператора).
Основные порты: P (вход от насоса) — G1/2″ BSP, T (возврат в бак) — G3/4″ BSP; рабочие A/B — G1/2″ BSP. Back pressure (макс. в линии T) — 35 бар. Внутренние утечки A(B)→T при Δp=100 бар и 40°C — ≤ 8 см³/мин. Рабочая жидкость — минеральное масло HLP/HVLP, вязкость 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Масса блока — 7,2 кг, габариты (E×F): 160×103 мм.
Типовое применение: фронтальные погрузчики, манипуляторы, гидрофицированные прицепы, лесовозы, экскаваторы, коммунальная спецтехника, сельхозмашины. Диапазон рабочих температур масла: −20°C…+80°C (NBR) или −20°C…+100°C (FPM). Температура окружающего воздуха: −40°C…+60°C (механическое управление).
Технические характеристики
| Производитель | Badestnost |
| Страна производства | Болгария |
| Артикул производителя | 2Z80/1/Вн1Ан1-M-11 |
| Серия | Z80 (monoblock) |
| Тип распределителя | Секционный моноблочный (monoblock) |
| Позиция в серии | 2 секц. (моноблок) |
| Конфигурация гидросхемы | Вн1 + Ан1 (параллельный контур) |
| Тип управления | Ручные рычаги M11: Вн (внутреннее) + Ан (внешнее) расположение |
| Максимальный поток | 80 л/мин (номинальный расход) |
| Максимальное рабочее давление | 315 бар (P→T, параллельная и тандем) |
| Back pressure (макс.) | 35 бар (в линии T, статический) |
| Рабочее давление | 180 бар (заводская настройка, spring nr.3, диапазон 120–250) |
| Размер портов | P: G1/2″ BSP; T: G3/4″ BSP; A/B: G1/2″ BSP |
| Диаметр золотника | 18 мм (0,71″) |
| Обратный клапан | Индивидуальный (на каждую секцию, /1/-конфигурация) |
| Материал уплотнений | NBR (стандарт) / FPM (Viton) — под заказ |
| Рабочий диапазон температур | NBR: −20°C…+80°C; FPM: −20°C…+100°C |
| Рабочая жидкость | Минеральное масло HLP/HVLP |
| Тонкость фильтрации | ISO 4406 -/19/16; NAS 1638 cl.10 |
| Вязкость рабочая | 15–75 мм²/с (мин 12, макс 400) |
| Внутренние утечки | ≤ 8 см³/мин (A/B→T при Δp=100 бар, 40°C) |
| Тип монтажа | M11 — моноблок с креплением болтами, шарнир рычага снизу |
| Масса | 7,2 кг |
| Габариты, мм | 160×103 (E×F) |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Преимущества серии
- Моноблочная конструкция — меньше соединений, ниже вероятность утечки, проще монтаж
- Номинальный расход 80 л/мин при максимальном давлении 315 бар — для тяжёлых систем
- Сменные золотники Ø18 мм — конфигурация под задачу
- Заводская настройка предохранительного клапана 180 бар, регулировка 120–250 бар
- Возможность компоновки Вн/Ан рычагов — компактное размещение под требования кабины
- Рабочая жидкость HLP/HVLP, уплотнения NBR (опц. FPM) — широкий температурный диапазон
- Расширение управления: pneumatic, electro-pneumatic, hydraulic, electro-hydraulic, solenoid kits
Применение
- Фронтальные погрузчики тракторов — подъём+наклон ковша, манипулятор
- Лесовозы и манипуляторы лесозаготовки — стрела, рукоять, ротатор, грейфер
- Сельхозтехника — гидрофицированные плуги, культиваторы, прицепы-самосвалы
- Коммунальная спецтехника — подъёмники, эвакуаторы, дорожные машины
- Стационарные гидроагрегаты — стенды, пресс-формы
Частые вопросы
Что означает M-11 в коде Вн1Ан1-M-11?
M-11 — это вариант ручного управления (Manual, тип 11) в системе кодирования Badestnost. Определяет геометрию крепления рычага: стандартный прямой рычаг с шарниром в нижней части корпуса, возврат в нейтраль пружиной. Альтернативы: M-12 (с фиксацией в крайних положениях), M-13 (с возможностью замка). Вн — important: рычаг размещается внутри (для компактного монтажа); Ан — снаружи (для удобного доступа оператора).
Чем Z80 отличается от Z50?
Z80 рассчитан на больший расход (80 л/мин против 50 л/мин у Z50) при одинаковом давлении 315 бар. Размер золотника — 18 мм (против 16 мм у Z50). Порты крупнее: T у Z80 — G3/4″, A/B — G1/2″. Масса 02Z80 — 6,75–7,2 кг против 4,1 кг у 02Z50. Для систем с насосом ≥40 л/мин выбирайте Z80.
Как настроить главный предохранительный клапан?
Z80 стандартно укомплектован spring nr.3 (диапазон 120–250 бар, заводская настройка 180 бар). Снять стальной колпачок; вращать регулировочный винт по часовой стрелке — повышение давления. Контролировать манометром на линии P. Рабочий диапазон Z80: 120–315 бар.
Можно ли выбрать другие золотники вместо Вн1Ан1?

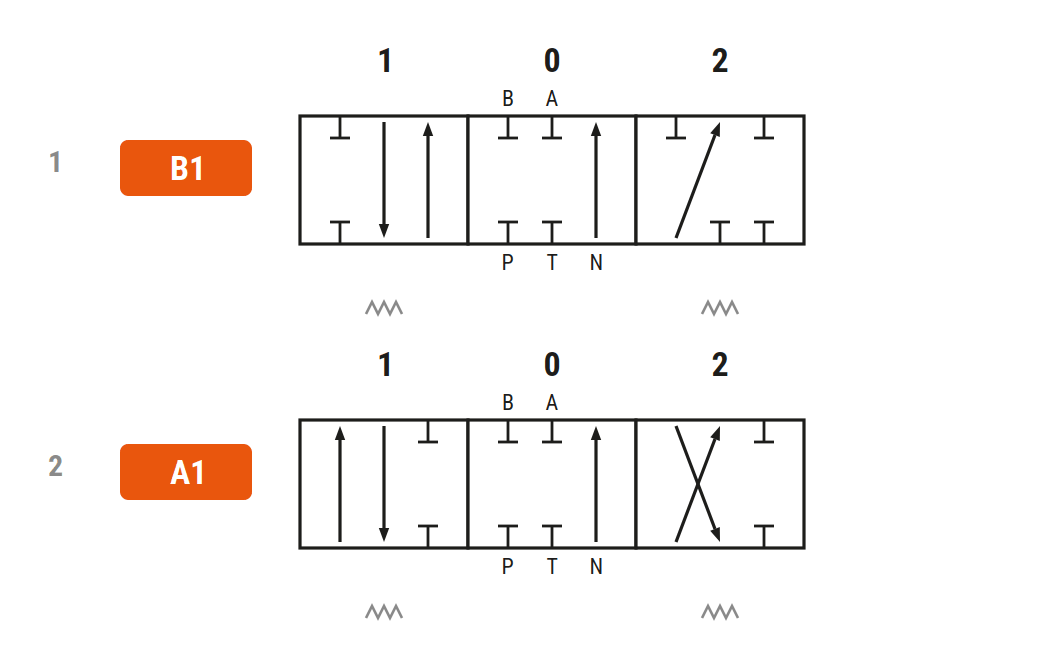

Да. Для смены конфигурации при заказе укажите код нужного золотника: A1 (3-pos закрытый центр), B1/C1 (single-acting), K-серия (плавающие с фиксацией), L-серия (плавающие с пружинным возвратом), регенеративные. Вн и Ан — это описание размещения рычага, не тип золотника; они комбинируются с кодом золотника и kit-управления (KZ1/KZ2/L12 и т.п.).
Какая рабочая жидкость?
Распределитель рассчитан на минеральные масла HLP/HVLP (ISO VG 32, 46, 68). Допустимая вязкость — 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Интервал замены масла — 1000–2000 моточасов. В запылённых условиях обязателен фильтр на линии возврата.
