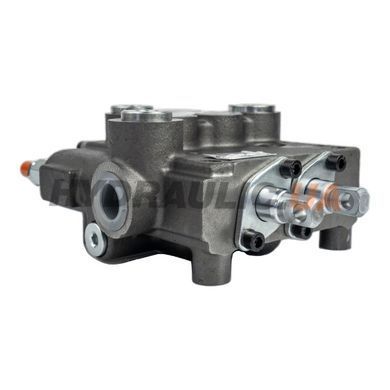

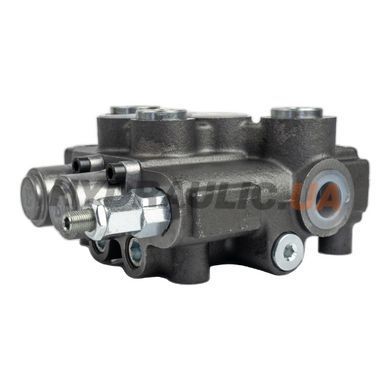

Гідророзподілювач секційний моноблочний 2Z80/1/Вн1Ан1-M-11 виробництва Badestnost (Болгарія) — 2-секційний блок серії Z80 з номінальною витратою 80 л/хв і максимальним робочим тиском 315 бар. Конфігурація з ручним керуванням M11 (mounting type 11), перша секція з внутрішнім важелем (Вн1), друга — із зовнішнім (Ан1). Корпус — паралельна гідросхема з індивідуальними зворотними клапанами на кожну секцію (/1/-конфігурація).
Серія Z80 — компактний моноблок Badestnost від 1 до 6 секцій для систем з відкритим і закритим центром гідроконтуру. Блок укомплектований головним запобіжним клапаном (заводське налаштування 180 бар, регулювання 120–250 бар через spring nr.3) і навантажувальним зворотним клапаном (індивідуальний на кожну секцію). Діаметр золотника — 18 мм; золотники змінні з широким асортиментом (A — double-acting, B/C — single-acting, регенеративні, K/L — плаваючі).
Тип ручного керування M11 (Mode 11) — стандартний прямий важіль з шарніром у нижній частині корпусу; повернення у нейтраль через пружину. Вн1 (внутрішня) та Ан1 (зовнішня, англ. "Out") — позиціонування важелів відносно корпусу: Вн — важіль виведений всередину розподільника (компактне розміщення поряд з кабіною), Ан — назовні (для зовнішнього доступу оператора).

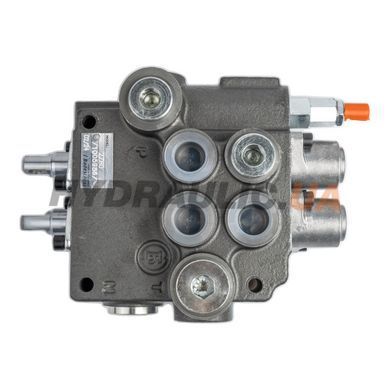

Основні порти: P (вхід від насоса) — G1/2″ BSP, T (повернення в бак) — G3/4″ BSP; робочі A/B — G1/2″ BSP. Back pressure (макс. у лінії T) — 35 бар. Внутрішні витоки A(B)→T при Δp=100 бар і 40°C — ≤ 8 см³/хв. Робоча рідина — мінеральне мастило HLP/HVLP, в'язкість 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Маса блока — 7,2 кг, габарити (E×F): 160×103 мм.
Типове застосування: фронтальні навантажувачі, маніпулятори, гідрофіковані причепи, лісовози, екскаватори, комунальна спецтехніка, сільгоспмашини. Діапазон робочих температур мастила: −20°C…+80°C (NBR) або −20°C…+100°C (FPM). Температура навколишнього повітря: −40°C…+60°C (механічне керування).
Технічні характеристики
| Виробник | Badestnost |
| Країна виробництва | Болгарія |
| Артикул виробника | 2Z80/1/Вн1Ан1-M-11 |
| Серія | Z80 (monoblock) |
| Тип розподільника | Секційний моноблочний (monoblock) |
| Позиція у серії | 2 секц. (моноблок) |
| Конфігурація гідросхеми | Вн1 + Ан1 (паралельний контур) |
| Тип керування | Ручні важелі M11: Вн (внутрішнє) + Ан (зовнішнє) розташування |
| Максимальний потік | 80 л/хв (номінальна витрата) |
| Максимальний робочий тиск | 315 бар (P→T, паралельна та тандем) |
| Back pressure (макс.) | 35 бар (у лінії T, статичний) |
| Робочий тиск | 180 бар (заводське налаштування, spring nr.3, діапазон 120–250) |
| Розмір портів | P: G1/2″ BSP; T: G3/4″ BSP; A/B: G1/2″ BSP |
| Діаметр золотника | 18 мм (0,71″) |
| Зворотний клапан | Індивідуальний (на кожну секцію, /1/-конфігурація) |
| Матеріал ущільнень | NBR (стандарт) / FPM (Viton) — на замовлення |
| Робочий діапазон температур | NBR: −20°C…+80°C; FPM: −20°C…+100°C |
| Робоча рідина | Мінеральне мастило HLP/HVLP |
| Тонкість фільтрації | ISO 4406 -/19/16; NAS 1638 cl.10 |
| В'язкість робоча | 15–75 мм²/с (мін 12, макс 400) |
| Внутрішні витоки | ≤ 8 см³/хв (A/B→T при Δp=100 бар, 40°C) |
| Тип монтажу | M11 — моноблок з кріпленням болтами, шарнір важеля знизу |
| Маса | 7,2 кг |
| Габарити, мм | 160×103 (E×F) |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні у галереї товару та у вкладці «Файли».
Переваги серії
- Моноблочна конструкція — менше з'єднань, нижча ймовірність витоку, простіший монтаж
- Номінальна витрата 80 л/хв при максимальному тиску 315 бар — для важких систем
- Змінні золотники Ø18 мм — конфігурація під задачу
- Заводське налаштування запобіжного клапана 180 бар, регулювання 120–250 бар
- Можливість компоновки Вн/Ан важелів — компактне розміщення під вимоги кабіни
- Робоча рідина HLP/HVLP, ущільнення NBR (опц. FPM) — широкий температурний діапазон
- Розширення керування: pneumatic, electro-pneumatic, hydraulic, electro-hydraulic, solenoid kits
Застосування
- Фронтальні навантажувачі тракторів — підйом+нахил ківша, маніпулятор
- Лісовози і маніпулятори лісозаготівлі — стріла, рукоять, ротатор, грейфер
- Сільгосптехніка — гідрофіковані плуги, культиватори, причепи-самоскиди
- Комунальна спецтехніка — підіймачі, евакуатори, дорожні машини
- Стаціонарні гідроагрегати — стенди, прес-форми
Часті питання
Що означає M-11 у коді Вн1Ан1-M-11?
M-11 — це варіант ручного керування (Manual, тип 11) у системі кодування Badestnost. Визначає геометрію кріплення важеля: стандартний прямий важіль з шарніром у нижній частині корпусу, повернення у нейтраль пружиною. Альтернативи: M-12 (з фіксацією у крайніх положеннях), M-13 (з можливістю замка). Вн — important: важіль розміщується всередині (для компактного монтажу); Ан — зовні (для зручного доступу оператора).
Чим Z80 відрізняється від Z50?
Z80 розрахований на більшу витрату (80 л/хв проти 50 л/хв у Z50) при однаковому тиску 315 бар. Розмір золотника — 18 мм (проти 16 мм у Z50). Порти крупніші: T у Z80 — G3/4″, A/B — G1/2″. Маса 02Z80 — 6,75–7,2 кг проти 4,1 кг у 02Z50. Для систем з насосом ≥40 л/хв обирайте Z80.
Як налаштувати головний запобіжний клапан?
Z80 стандартно укомплектований spring nr.3 (діапазон 120–250 бар, заводське налаштування 180 бар). Зняти стальний ковпачок; обертати регулювальний гвинт за годинниковою стрілкою — підвищення тиску. Контролювати манометром на лінії P. Робочий діапазон Z80: 120–315 бар.
Чи можна вибрати інші золотники замість Вн1Ан1?
Так. Для зміни конфігурації при замовленні вкажіть код потрібного золотника: A1 (3-pos закритий центр), B1/C1 (single-acting), K-серія (плаваючі з фіксацією), L-серія (плаваючі з пружинним поверненням), регенеративні. Вн та Ан — це опис розміщення важеля, не тип золотника; вони комбінуються з кодом золотника та kit-керування (KZ1/KZ2/L12 тощо).
Яка робоча рідина?
Розподілювач розрахований на мінеральні мастила HLP/HVLP (ISO VG 32, 46, 68). Допустима в'язкість — 15–75 мм²/с. Чистота — ISO 4406 -/19/16; NAS 1638 cl.10. Інтервал заміни мастила — 1000–2000 мотогодин. У запилених умовах обов'язковий фільтр на лінії повернення.
