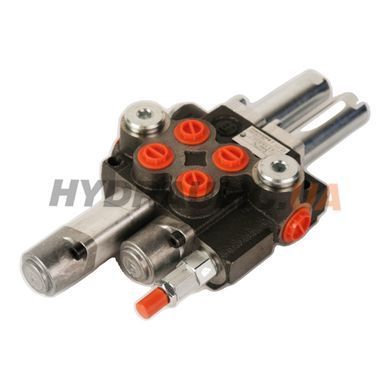

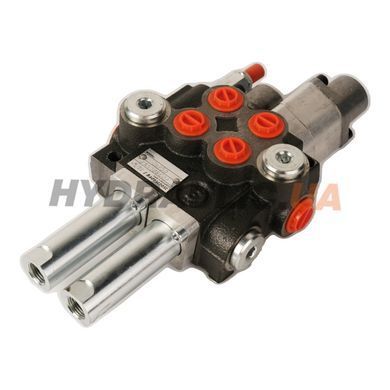

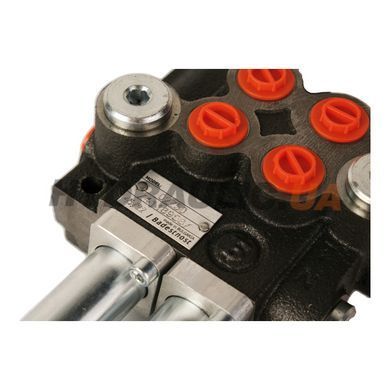

02Z50-1A1K16-GV1 — двухсекционный моноблочный гидрораспределитель Badestnost (Болгария) серии Z50: номинальный расход 50 л/мин, максимальное давление на входе 315 бар, исполнение под тросовое управление (V1). Секция 1 — золотник A (двусторонний, в нейтрали A и B закрыты), позиционер 1 (пружинный возврат в нейтраль); секция 2 — золотник K (4 позиции, 4-я — плавающая), позиционер 16 (возврат в нейтраль, фиксация в плавающем положении). Применение: управление двусторонним цилиндром; навесное, которое должно ложиться на землю: отвал, щетка. На каждую секцию — отдельный трос; тросы длиной 1000–3000 мм с наконечником «вилка» или «шар» подбирают отдельно.
Как читать артикул 02Z50-1A1K16-GV1
| Обозначение | Что означает |
|---|---|
| 02Z50 | 2 секции, серия Z50; «0» в начале — общий обратный клапан (без «0» — клапан на каждой секции) |
| 1 после дефиса | параллельное подключение секций |
| A1 K16 | золотник (буква) + позиционер (цифра) на каждую секцию — см. таблицу ниже |
| G | резьба портов BSP (трубная цилиндрическая): P, T — G1/2; A, B — G3/8 |
| V1 | исполнение под трос |
Состав секций
| Секция | Код | Золотник | Позиционер |
|---|---|---|---|
| 1 | A1 | A — двусторонний, в нейтрали A и B закрыты | 1 — пружинный возврат в нейтраль |
| 2 | K16 | K — 4 позиции, 4-я — плавающая | 16 — возврат в нейтраль, фиксация в плавающем положении |
Схема золотников
Символы положений по каталогу Badestnost. Над прямоугольником — номер положения, под ним — поведение позиционера: пружина — из этого положения золотник возвращается в 0, оранжевый ромб — фиксируется. Цифры слева — номера секций.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник A: в положении 1 — P→B, A→T; в 0 — порты A, B, P и T перекрыты, масло от насоса проходит по каналу N (открытый центр) на слив; в 2 — P→A, B→T.
- Золотник K: положения 1, 0, 2 — как у A; четвертое положение 3 (плавающее) — за положением 1, золотник выдвинут: A и B соединены с T, канал N открыт.
Габариты
| Параметр | 02Z50-1A1K16-GV1 |
|---|---|
| Габаритная длина блока | 133 мм |
| Расстояние между крайними отверстиями крепления | 97 мм |
Эскиз схематичный, не в масштабе: E — габаритная длина блока, F — расстояние между крайними отверстиями крепления, мм.
Размеры — по каталогу Badestnost Z50 (блок с общим обратным клапаном). Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Джойстики и тросы — для управления из кабины
- Как расшифровать артикул гидрораспределителя Badestnost
- Плавающее положение: какие золотники его дают
- P40 или Z50, P80 или Z80: что изменилось
- Трос и джойстик для гидрораспределителя: как подобрать
Вопросы и ответы
Чем Z50 отличается от P40?
Z50 заменила P40: давление на входе 315 бар вместо 250, крепление 2 отверстия Ø9 (у P40 — 2 болта M8); шаг секций и резьбы портов те же.
На какое давление настроен предохранительный клапан?
Встроенный предохранительный клапан настроен на заводе на 180 бар; диапазон регулировки в стандартном исполнении — 120–250 бар, есть исполнения на 50–120 и 220–315 бар.
Зачем плавающее положение?
В плавающем положении обе линии соединены с баком, и навесное свободно ложится на землю и копирует рельеф: отвал, щетка.
